Fotogrametri - Coğrafi Bilgi Sistemleri

Ünite 1

Soru 1

Aşağıdakilerden hangisinde “klasik fotogrametrik harita üretim süreci” doğru sıralama ile verilmiştir?

Fotoğraf çekimi- Arazi çalışmaları- Fotogrametrik çalışmalar- Arazi bütünlemesi- Harita

Fotoğraf çekimi- Fotogrametrik çalışmalar- Arazi çalışmaları- Arazi bütünlemesi- Harita

Arazi çalışmaları- Fotoğraf çekimi- Fotogrametrik çalışmalar- Arazi bütünlemesi- Harita

Arazi çalışmaları- Fotogrametrik çalışmalar- Fotoğraf çekimi- Arazi bütünlemesi- Harita

Fotogrametrik çalışmalar- Fotoğraf çekimi- Arazi çalışmaları- Harita

Açıklama:

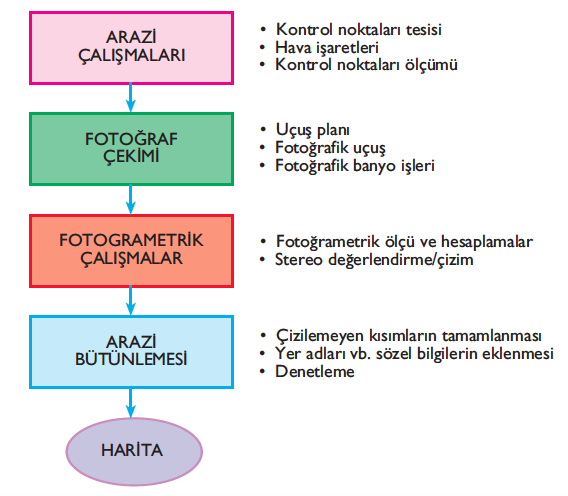

Klasik fotogrametrik harita üretim süreci şu sıralama ile yapılır;

Arazi çalışmaları,
Fotoğraf çekimi,
Fotogrametrik çalışmalar,
Arazi bütünlemesi,
Harita.

Doğru yanıt “C”dir.

Doğru Cevap: C

Soru 2

Aşağıdakilerden hangisi klasik fotogrametrik harita üretimdeki “arazi bütünlemesi” aşamasında yapılan işlemlerden birisidir?

Kontrol noktalarının tesisi

Fotografik uçuş

Fotografik banyo işlemleri

Stereo değerlendirme/çizim

Çizilemeyen kısımların tamamlanması

Açıklama:

Klasik fotogrametrik harita üretimdeki beş basaktan biri olan “arazi bütünlemesi” aşamasında üç ana işlem gerçekleştirilir. Bunlar;

Çizilemeyen kısımların tamamlanması,

Yer adları vb. sözel bilgilerin eklenmesi

Denetleme işlemleridir.

Doğru cevap “E”dir.

Doğru Cevap: E

Soru 3

Fotogrametrinin tarihçesi ilk fotoğrafın elde edildiği tarihten çok daha öncelere dayanmaktadır. Geçmişten günümüze bu süreç farklı dönemlerde ele alınmaktadır. Buna göre aşağıdakilerden hangisi fotogrametrinin tarihsel gelişim dönemlerden birisi değildir?

Fotoğraftan önceki gelişmeler dönemi

Fotoğraf ve ilk gelişmeler dönemi

Dijital fotoğraf dönemi

Klasik fotogrametri dönemi

Çağdaş fotogrametri dönem

Açıklama:

Fotogrametrinin tarihçesi ilk fotoğrafın elde edilişi tarihten çok daha öncelerine kadar uzanır. Bu nedenle fotogrametrinin tarihsel gelişimini fotoğrafın bulunmasından önce ve fotoğrafın bulunmasından sonra günümüze kadar olan gelişmeleri içeren 4 döneme ayırarak incelenmektedir. Bunlar;

Fotoraftan önceki gelişmeler dönemi

Fotoraf ve ilk gelişmeler dönemi

Klasik fotogrametri dönemi

Çaşdaş fotogrametri dönemi

Ancak dijital fotoğraf dönemi fotogrametrinin tarihsel sürecinde ayrı bir dönem olarak ele alınmamaktadır. Doğru cevap “C”dir.

Doğru Cevap: C

Soru 4

1827 yılında Joseph Nicephore Niépce tarafından elde edilen ilk görüntünün pozlanma süresi aşağıdakilerden hangisinde doğru verilmiştir?

1 saniye

5 saniye

6 dakika

8 saat

4 saat

Açıklama:

Doğru Cevap: D

Soru 5

Klasik fotogrametri yöntemi ile ilk harita üretimine ne zaman başlanmıştır?

I. Dünya Savaşı'nda

I. Dünya Savaşı öncesi

II. Dünya Savaşı sonrası

I. Dünya Savaşı sonrası

II. Dünya Savaşı öncesi

Açıklama:

II. Dünya Savaşı sonrası, gelişmiş ve gelişmekte olan ülkelerin, gereksinim duydukları seri haritalar fotogrametri yöntemi ile üretilmeye başlanmıştır. Doğru yanıt “C”dir.

Doğru Cevap: C

Soru 6

Aşağıdakilerden hangisinde “çağdaş” fotogrametri dönemindeki gelişmeler doğru olarak verilmiştir?

1980’lerde sayısal fotogrametrik sistemler geliştirilmiştir.

1990’larda sayısal hava kameraları geliştirilmiştir.

1960’larda ilk analitik stereo değerlendirme aletleri tasarlanmıştır.

2000’lerde sayısal fotogrametri yaygınlaşmaya başlamıştır.

1970’lerde Kelsh steroplotter’ı tasarlanmıştır.

Açıklama:

1980’lerde sayısal fotogrametrik sistemler geliştirildi. 1990’larda sayısal fotogrametri yaygınlaşmaya başladı. 2000’lerde sayısal hava kameraları geliştirildi. Fotoğrafik emülsiyon ve kamera kombinasyonunun gelişmesi, yüksek çözünürlüklü ve distorsiyonu daha küçük fotoğrafların elde edilmesini sağlamıştır. Özel tarayıcı aletler ile fotoğrafların taranması suretiyle elde edilen sayısal fotoğraflar, fotogrametriye yeni ufuklar açmıştır. Kelsh steroplotter ve analitik stereo değerlendirme aletlerin tasarlanması ise klasik fotogrametri dönemine rastlamaktadır. Doğru yantı “A”dir.

Doğru Cevap: A

Soru 7

Aşağıdakilerden hangisi çağdaş fotogrametrinin ortaya çıkmasını sağlayan gelişmelerden biri değildir?

Kelsh steroplotterın geliştirilmesi.

Özel tarayıcı aletler ile fotoğrafların taranması ile sayısal fotoğrafların oluşturulması.

Yüksek çözünürlüklü ve distorsiyonu daha küçük fotoğrafların elde edilmesi.

Fotoğrafik emülsiyon ve kamera kombinasyonunun gelişmesi.

Sayısal hava kameralarının geliştirilmesi.

Açıklama:

B, C, D ve E şıklarında verilenler 1980 sonrası dijitalleşme süreci ile birlikte çağdaş fotogrametrinin ortaya çıkmasını sağlayan gelişmeler olarak gösterilmektedir. Ancak Kelsh steroplotter’ın ortaya çıkması ikinci dünya savaşı sonrasına dayanır ve klasik fotogrametri döneminde tasarlanan ilk çizici olarak kabul edilmektedir. Doğru yanıt “A”dır.

Doğru Cevap: A

Soru 8

Aşağıdakilerden hangisi “resim çekilen yerin konumuna” göre fotogrametri sınıflandırmalarındandır?

Analog fotogrametri

Yakın resim fotogrametrisi

Sayısal fotogrametri

Metrik fotogrametri

Analitik fotogrametri

Açıklama:

Fotogrametriyi, kullanılan kameranın durumuna göre, ölçülecek nesnenin yakın ve uzak olufluna göre, edinilecek bilgi türüne, değerlendirme yöntemine ve uygulama alanlarına göre sınıflandırmak mümkündür. Resim çekilen yerin konumuna göre üç farklı fotogrametri sınıfı vardır.Bunlar;

Yersel fotogrametri,

Hava fotogrametrsi

Yakın resim fotogrametrisidir.

Doğru yanıt “B”dir.

Doğru Cevap: B

Soru 9

Aşağıdakilerden hangisi “değerlendirme yöntemine” göre fotogrametri sınıflandırmalarından birisidir?

Yersel fotogrametri

Yakın resim fotogrametrisi

Metrik fotogrametri

Analatik fotogrametri

Jeodezik fotogrametri

Açıklama:

Fotogrametriyi, kullanılan kameranın durumuna göre, ölçülecek nesnenin yakın ve uzak oluşuna göre, edinilecek bilgi türüne, değerlendirme yöntemine ve uygulama alanlarına göre sınıflandırmak mümkündür. Değerlendirme yöntemlerine göre dört farklı fotogrametri sınıfı vardır. Bunlar;
Grafik (plançete) fotogrametri,

Analog fotogrametri,

Analitik fotogrametri,

Sayısal fotogrametridir.

Doğru yanıt “D”dir.

Doğru Cevap: D

Soru 10

Çözümlerin matematiksel yöntemlerle yapıldığı, stereo değerlendirme aletlerine bilgisayar ve elektronik ölçme sistemlerinin eklenmesi suretiyle bazı yöneltme, ölçme ve değerlendirme işlemlerinin otomatik ya da yarı otomatik yollarla değerlendirildiği fotogrametri tekniği aşağıdakilerden hangisidir?

Analitik fotogrametri tekniği

Sayısal fotogrametri tekniği

Grafik (plançete) fotogrametri tekniği

Analog fotogrametri tekniği

Metrik fotogrametri tekniği

Açıklama:

Fotogrametriyi, kullanılan kameranın durumuna göre, ölçülecek nesnenin yakın ve uzak oluşuna göre, edinilecek bilgi türüne, değerlendirme yöntemine ve uygulama alanlarına göre sınıflandırmak mümkündür.Bunlardan değerlendirme yöntemlerine göre sınıflandırmalardan olan analitik fotogrametri; Çözümlerin matematiksel yöntemlerle yapıldığı, stereo değerlendirme aletlerine bilgisayar ve elektronik ölçme sistemlerinin eklenmesi suretiyle bazı yöneltme, ölçme ve değerlendirme işlemlerinin otomatik ya da yarı otomatik yollarla değerlendirildiği fotogrametri tekniğidir. Doğru yanıt “A”dir.

Doğru Cevap: A

Soru 11

Aşağıdakilerden hangisi veya hangileri dolaylı ölçme ve veri toplama yöntemi olarak fotogrametrinin üstünlüklerindendir?
I. Doğrudan ölçme yöntemleri ile ölçülmesi ve ulaşılması güç olan nesnelerin ölçülmesi kolay olabilmektedir.
II. Nesneler üzerinde ölçmeler fiziksel bir temas olmadan yapıldığı için herhangi bir zarar verme riski yoktur.
III. Fotoğraflar üzerinde istenildiği zaman tekrar ölçüm yapılabilir.

Yalnız I

Yalnız II

Yalnız III

I ve III

I, II ve III

Açıklama:

Verilenlerin tümü dolaylı ölçme ve veri toplama yöntemi olarak fotogrametrinin üstünlüklerindendir. Doğru yanıt E'dir.

Doğru Cevap: E

Soru 12

Karanlık bir odada bir yüzündeki küçük bir delikten geçen ışınların ters bir görüntü oluşturduğunu ilk ifade eden kişi kimdir?

Aristoteles

Mo Ti

Alhazen

Roger Bacon

Albertus Magnus

Açıklama:

Karanlık oda (Camera Obscura) optik ile ilgili en eski buluşlardandır. M.Ö. 5 yüzyılda Çinli filozof Mo Ti karanlık bir odada bir yüzündeki küçük bir delikten geçen ışınların ters bir görüntü oluşturduğunu ilk ifade eden kişidir. Doğru yanıt B'dir.

Doğru Cevap: B

Soru 13

Kendi bulduğu iğne deliği kamerayı geliştiren kimdir?

Alhazen

Leonardo da Vinci

Roger Bacon

Johannes Kepler

Mo Ti

Açıklama:

10. Yüzyılda Müslüman bilim adamı Alhazen (İbn-i Heysem) kendi bulduğu iğne deliği kamerayı geliştirmiştir. İbn-i Heysem (965-1040), batıda Alhazen olarak bilinir ve modern optiğin babası olarak kabul edilir. Alhazen odanın bir duvarı üzerindeki küçük bir delikten geçen ışığın karşısındaki duvar üzerinde ters bir görüntüsünün oluştuğunu, delik küçüldükçe görüntünün keskinleştiğini ifade etmiştir. Doğru yanıt A'dır.

Doğru Cevap: A

Soru 14

Güneş ışığı tarafından gümüş nitrat kristallerinin karardığını ilk ifade eden kişi kimdir?

Johann Heinrich Schulze

Albrecht Dürer

Henry Lambert

Isaac Newton

Albertus Magnus

Açıklama:

Albertus Magnus 13. yüzyılda güneş ışığı tarafından gümüş nitrat kristallerinin karardığını ilk ifade eden kişidir. Doğru yanıt E'dir.

Doğru Cevap: E

Soru 15

Aşağıdakilerden hangisi fotoğraf ve ilk gelişmeler döneminde kalıcı görüntü elde etme çabaları büyük bir gizlilik içinde ve sanki yarışma halinde sürmüş olan bilim insanlarından biri değildir?

Joseph Nicephore Niépce

Louis Daguerre

Harry Kelsh

Hippolyte Bayard

Fox Talbot

Açıklama:

Klasik fotogrametri dönemi II. Dünya Savaşı sonrasında başlar ve Harry Kelsh bu dönemde çalışmalar yapmış bir bilim insanıdır. Doğru yanıt C’dir.

Doğru Cevap: C

Soru 16

Aşağıda verilenlerden hangisi ilk hava fotoğrafını çeken kişi ve aracı doğru bir eşleşme ile göstermektedir?

Montgolfier - Uçak

Aime Laussedat - Kuş

Gaspard Felix Tournachon - Balon

Montgolfier - Uçurtma

Gaspard Felix Tournachon - Çatı

Açıklama:

1783’de Montgolfier’in balon ile uçmayı başarmasından sonra 1855’de karikatürist, fotoğrafçı Gaspard Felix Tournachon (Nadar) balon kullanarak ilk hava fotoğrafını çekmiştir. Doğru yanıt C’dir.

Doğru Cevap: C

Soru 17

Fotogrametri terimi ilk kez kim tarafından ne zaman kullanılmıştır?

Aime Laussedat - 1849

Kersten - 1855

Meydenbauer - 1867

Ernst Abbe - 1871

George Eastman - 1881

Açıklama:

Fotogrametri terimi ilk kez 1855’de coğrafyacı Kersten tarafından kullanıldı. Bu terim Albert Meydenbauer tarafından 1867’de uluslararası literatüre kazandırıldı. 1858’de ilk kez Meydenbauer binaların fotogrametrik yöntemle yeniden oluşturulmasını gerçekleştirdi. Doğru yanıt B’dir.

Doğru Cevap: B

Soru 18

Aşağıdakilerden hangisi veya hangileri bir fotogrametri kategorisi olan “resim çekilen yerin konumuna göre” sınıflandırmasında kullanılan tekniklerindendir? I.Yersel fotogrametri II.Yakın resim fotogrametrisi III.Tek resim fotogrametrisi

Yalnız I

Yalnız II

Yalnız III

I ve II

I, II ve III

Açıklama:

Resim çekilen yerin konumuna göre kategorisinde I. Yersel fotogrametri, II. Hava fotogrametrisi ve III. Yakın resim fotogrametrisi teknikleri kullanılır. Doğru yanıt D’dir.

Doğru Cevap: D

Soru 19

Grafik (Plançete) Fotogrametri fotogrametrinin hangi sınıflandırmasında kullanılan bir tekniktir?

Değerlendirme yöntemine göre

Değerlendirmede kullanılan resim sayısına göre

Uygulama alanlarına göre

Obje büyüklüğüne göre

Resim çekilen yerin konumuna göre

Açıklama:

Grafik (Plançete) Fotogrametri, fotogrametrinin değerlendirme yöntemine göre sınıflandırmasında kullanılan bir tekniktir. Doğru yanıt A’dır.

Doğru Cevap: A

Soru 20

Klasik fotogrametrik harita üretim süreci aşağıdakilerden hangisinde doğru sırada verilmiştir?

Arazi bütünlemesi- Arazi çalışmaları- Fotoğraf çekimi- Fotogrametrik çalışmalar- Harita

Arazi çalışmaları - Arazi bütünlemesi - Fotoğraf çekimi - Fotogrametrik çalışmalar- Harita

Fotogrametrik çalışmalar - Arazi çalışmaları - Fotoğraf çekimi - Arazi bütünlemesi - Harita

Fotoğraf çekimi - Arazi bütünlemesi - Arazi çalışmaları - Fotogrametrik çalışmalar - Harita

Arazi çalışmaları - Fotoğraf çekimi - Fotogrametrik çalışmalar - Arazi bütünlemesi - Harita

Açıklama:

Doğru yanıt E'dir.

Doğru Cevap: E

Soru 21

Doğrudan nesneler üzerinde ölçme ve veri toplama yöntemlerine göre daha kolay, hızlı ve ekonomik olabilmektedir. Doğrudan ölçme yöntemleri ile ölçülmesi ve ulaşılması güç olan nesnelerin ölçülmesi kolay olabilmektedir. Hareketli nesnelerin ölçülmesinde olduğu gibi, doğrudan ölçülmesi olanaksız nesnelerin ölçülmesi sağlanabilir. Nesneler üzerinde ölçmeler fiziksel bir temas olmadan yapıldığı için herhangi bir zarar verme riski yoktur. Fotoğraflar üzerinde istenildiği zaman tekrar ölçüm yapılabilir. Yukarıda verilenlerden hangisi/hangileri fotogrametrinin üstün yönleri arasındadır?

I ve IV

II ve III

II, III ve V

II, III, IV ve V

I, II, III, IV ve V

Açıklama:

Fotogrametri, dolaylı bir ölçme ve veri toplama yöntemidir. Ölçümler ve veri toplama işlemleri doğrudan nesne üzerinde değil fotoğraf üzerinde yapılmaktadır. Dolaylı ölçme ve veri toplama yöntemi olarak fotogrametrinin üstünlükleri:

Doğrudan nesneler üzerinde ölçme ve veri toplama yöntemlerine göre fotoğraflar üzerinde çalışmak daha kolay, hızlı ve sonuç olarak daha ekonomik olabilmektedir.

Doğrudan ölçme yöntemleri ile ölçülmesi ve ulaşılması güç olan nesnelerin ölçülmesi kolay olabilmektedir.

Hareketli nesnelerin ölçülmesinde olduğu gibi, doğrudan ölçülmesi olanaksız nesnelerin ölçülmesi sağlanabilir.

Nesneler üzerinde ölçmeler fiziksel bir temas olmadan yapıldığı için herhangi bir zarar verme riski yoktur.

Fotoğraflar üzerinde istenildiği zaman tekrar ölçüm yapılabilir.

Doğru Cevap: E

Soru 22

Çağdaş fotogrametri dönemi Fotoğraf ve ilk gelişmeler dönemi Fotoğraftan önceki gelişmeler dönemi Klasik fotogrametri dönemi Fotogrametrinin tarihsel gelişimini içeren dört dönemin kronolojik sıralaması aşağıdaki seçeneklerden hangisinde doğru olarak verilmiştir?

III-II-IV-I

I-II-III-IV

III-IV-II-I

IV-III-II-I

III-IV-II-I

Açıklama:

Fotogrametrinin tarihçesi ilk fotoğrafın elde edildiği tarihten çok daha öncelerine kadar uzanır. Bu nedenle fotogrametrinin tarihsel gelişimini fotoğrafın bulunmasından önce ve fotoğrafın bulunmasından sonra günümüze kadar olan gelişmeleri içeren 4 döneme ayırarak incelemek gerekir.
1. Fotoğraftan önceki gelişmeler dönemi
2. Fotoğraf ve ilk gelişmeler dönemi
3. Klasik fotogrametri dönemi
4. Çağdaş fotogrametri dönemi

Doğru Cevap: A

Soru 23

10. yüzyılda kendi bulduğu iğne deliği kamerayı geliştiren ve modern optiğin babası olarak kabul edilen bilim adamı aşağıdakilerden hangisidir?

Mo Ti

Aristoteles

Roger Bacon

İbn-i Heysem

Johannes Kepler

Açıklama:

10. yüzyılda Müslüman bilim adamı Alhazen (İbn-i Heysem) kendi bulduğu iğne deliği kamerayı geliştirmiştir. İbn-i Heysem (965-1040), batıda Alhazen olarak bilinir ve modern optiğin babası olarak kabul edilir. Alhazen odanın bir duvarı üzerindeki küçük bir delikten geçen ışığın karşısındaki duvar üzerinde ters bir görüntüsünün oluştuğunu, delik küçüldükçe görüntünün keskinleştiğini ifade etmiştir. Alhazen’in Kitab-el Menazir ve Optiğin Hazineleri (Opticae Thesaurus) kitapları, Leonardo da Vinci, Johannes Kepler ve Isaac Newton’un çalışmalarını etkilemiştir.

Doğru Cevap: D

Soru 24

1827 yılında 8 saatlik bir pozlama süresi sonunda bilinen ilk görüntüyü elde eden kimdir?

Louis Daguerre

Hippolyte Bayard

Joseph Nicephore Niépce

Fox Talbot

Guido Schreiber

Açıklama:

Joseph Nicephore Niépce, Louis Daguerre, Hippolyte Bayard ve Fox Talbot’un kalıcı görüntü elde etme çabaları büyük bir gizlilik içinde ve sanki yarışma halinde sürmüştür. Joseph Nicephore Niépce 1827 yılında 8 saatlik bir pozlama süresi sonunda bilinen ilk görüntüyü elde etmiştir. 1829’da Niépce ile Louis Daguerre ortaklık kurar fakat Niépce çalışmalar sonuçlanmadan vefat eder. Daguerre çalışmalarına devam eder ve kendi adını verdiği buluşu “Daguerretype” 1838 yılında Fransız Bilimler Akademisi tarafından duyurulur.

Doğru Cevap: C

Soru 25

Fotogrametrinin babası olarak bilinen ve 1849’da topografik harita yapımı için yersel fotoğrafları kullanan ilk kişi aşağıdakilerden hangisidir?

Gaspard Felix Tournachon

Aime Laussedat

Albert Meydenbauer

Hippolyte Bayard

David Brewster

Açıklama:

Fotogrametrinin babası olarak bilinen Aime Laussedat, 1849’da topografik harita yapımı için yersel fotoğrafları kullanan ilk kişidir. Laussedat uçurtma ile fotoğraf çekmeyi denemiş ve fotoğrafik ölçmeler için bir yersel alet geliştirmiştir. 1859 -1864 yılları arasında çatılardan çektiği fotoğraflarla Paris’ in çeşitli kısımlarının haritalarını yapmış ve bu haritaları mevcut haritalarla karşılaştırmıştır. Laussedat’ın bu çalışmaları Fransız Bilim Akademisi’nde takdirle karşılanmış, fotogrametri bir ölçme yöntemi olarak Fransız makamlarınca resmen kabul edilmiş ve 1861’de Madrid’de yapılan bir yarışmada “perspektif fotoğraflardan çizilen haritaların hataları” adlı çalışmalardan dolayı altın madalya ile ödüllendirilmiştir. İlk fotogrametrik aletleri ve teknikleri geliştirerek yersel fotogrametride kullanan Laussedat’nın kullandığı teknik “iconometry” olarak adlandırılmıştır.

Doğru Cevap: B

Soru 26

Aşağıdakilerden hangisi Klasik Fotogrametri Döneminin özelliklerinden biri değildir?

Fotogrametrik Nirengi ile ilgili teorik sorunlar çözülmüştür.

Çizgi-haritanın yerini sayısal harita almıştır.

Analog çözüm kullanılmaya devam etmiştir.

Fotogrametrik Nirengi ile ilgili teknik sorunlar çözülmüştür.

Ortofoto bu dönemde ortaya çıkan çok önemli bir sonuç ürün türüdür.

Açıklama:

Klasik Fotogrametri Döneminde analog çözüm yerine analitik çözümün de geliştiğini görüyoruz. Ayrıca tek ve çift resim değerlendirme için gerekli olan kontrol noktalarının koordinatlarının fotogrametrik yöntemle elde edilmesi yöntemi olan Fotogrametrik Nirengi yine bu dönemde büyük gelişmeler göstermiş ve bununla ilgili tüm teorik ve teknik sorunlar çözülmüştür. Bu dönemin sonunda çizgi-harita, artık tek ürün biçimi olmaktan çıkmış, yerini sayısal harita almıştır. Ortofoto da yine bu dönemde ortaya çıkan çok önemli bir sonuç ürün türüdür.

Doğru Cevap: C

Soru 27

1928’de 1/25000 ölçekli Ankara-Kayaş paftası üretilmiştir.
1932 yılında 125 km² lik bir alanın hava fotoğrafları çekilmiş ve stereo değerlendirilmesi yapılmıştır.
1935’ te daha çok yersel fotogrametri yöntemi ile çalışılmış, Bandırma dolayında 250 km²’lik bir alanın 1/10000 ölçekli haritaları yapılmıştır.
1929’da, Fethiye-Köyceğiz’deki manganez ve kurşun yataklarının 2318 hektarlık alanının yersel fotogrametri yöntemi ile 1/1000 - 1/5000 ölçekli haritaları yapılmıştır.

Yukarıda verilen Türkiye'de fotogrametri alanında yapılmış çalışmalardan hangisi/hangileri öncelikle savunma amacına yöneliktir?

Yalnız II

Yalnız III

II ve IV

I, II ve III

I, II, III ve IV

Açıklama:

Harita Genel Komutanlığı tarafından yapılan ve öncelikle savunma amacına yönelik çalışmalar:

Birinci Dünya Savaşı'nda fotogrametri alanında yetişmek üzere, iki harita subayı yurt dışına gönderilmiştir. Yine aynı dönemde bir stereo autograph aleti satın alınmıştır.
1927 yılında Almanya’dan bir uzman getirilmiş, Zeiss firmasından satın alınan bir stereo autograph, bir rödresman ve bir stereokomparatör aleti ile ilk kez çalışmalar yapılmıştır. Bu arada yersel fotogrametri yöntemi ile 50 hektarlık bir alanın 1/2000 ölçekli bir haritası yapılmıştır.
1928’de 1/25000 ölçekli Ankara-Kayaş paftası üretilmiştir.
1929 yılında hava fotogrametrisi yöntemi ile Bergama - Çandarlı paftası üretilmiştir.
1931 yılı sonuna kadar 3817 km²’lik bir alanın yersel resimleri çekilmiş, 3050 km²’lik alanın da stereo değerlendirilmesi yapılmıştır. Yersel fotogrametri ile üretilen bu 1/25000 ölçekli paftaların sayısı 20’dir.
1932 yılında 125 km²’lik bir alanın hava fotoğrafları çekilmiş ve stereo değerlendirilmesi yapılmıştır.
1935’te daha çok yersel fotogrametri yöntemi ile çalışılmış, Bandırma dolayında 250 km²’lik bir alanın 1/10000 ölçekli haritaları yapılmıştır.
1936 yılında hava fotogrametrisi uygulamaları genişletilmiş, İstanbul kenti imar planları için gerekli altlıkları sağlamak üzere 140 km²’lik bir alanın 1/2000 ölçekli fotoplanları yapılmıştır.
Daha sonraki yıllarda, fotogrametri uygulamaları her yıl biraz daha geliştirilerek sürdürülmüş ve 1960'lı yıllarda Türkiye'nin 1/25000 ölçekli haritaları tamamlanmıştır.

Doğru Cevap: D

Soru 28

Aşağıdakilerden hangisi dolaylı ölçme ve veri toplama yöntemi olarak fotogrametrinin üstünlüklerinden biridir?

Doğrudan nesneler üzerinde ölçme ve veri toplama yöntemlerine göre fotoğraflar
üzerinde çalışmak daha zordur.

Hareketli nesnelerin ölçülmesinde olduğu gibi, doğrudan ölçülmesi olanaksız
nesnelerin ölçülmesi sağlanabilir.

Doğrudan ölçülmesi olanaksız nesnelerin ölçülmesi sağlanamayabilir.

Nesneler üzerinde ölçmeler fiziksel temas ile yapıldığından zarar verme riski olabilir.

Fotoğraflar üzerinde istenildiği zaman tekrar ölçüm yapılamaz.

Açıklama:

Dolaylı ölçme ve veri toplama yöntemi olarak fotogrametrinin üstünlükleri aşağıdaki gibi ifade edilebilir.
• Doğrudan nesneler üzerinde ölçme ve veri toplama yöntemlerine göre fotoğraflar üzerinde çalışmak daha kolay, hızlı ve sonuç olarak daha ekonomik olabilmektedir.
• Doğrudan ölçme yöntemleri ile ölçülmesi ve ulaşılması güç olan nesnelerin ölçülmesi kolay olabilmektedir.
• Hareketli nesnelerin ölçülmesinde olduğu gibi, doğrudan ölçülmesi olanaksız nesnelerin ölçülmesi sağlanabilir.
• Nesneler üzerinde ölçmeler fiziksel bir temas olmadan yapıldığı için herhangi bir zarar verme riski yoktur.
• Fotoğraflar üzerinde istenildiği zaman tekrar ölçüm yapılabilir.

Doğru Cevap: B

Soru 29

Karanlık bir odada bir yüzündeki küçük bir delikten geçen ışınların ters bir görüntü oluşturduğunu ilk ifade eden kişi aşağıdakilerden hangisidir?

Mo Ti

Aristoteles

Alhazen

Roger Bacon

Albertus Magnus

Açıklama:

Karanlık oda (Camera Obscura) optik ile ilgili en eski buluşlardandır. M.Ö. 5. yüzyılda Çinli filozof Mo Ti karanlık bir odada bir yüzündeki küçük bir delikten geçen ışınların ters bir görüntü oluşturduğunu ilk ifade eden kişidir.

Doğru Cevap: A

Soru 30

1838 yılında binoküler görmeyi tanımlayan ve stereoskobu icat eden kişi aşağıdakilerden hangisidir?

Gaspard Felix Tournachon

Charles Wheatstone

Fox Talbot

François Jean Arago

Hippolyte Bayard

Açıklama:

Charles Wheatstone, 1838 yılında binoküler görmeyi tanımladı ve stereoskobu
icat etti. Fotoğraf kelimesi John Hershel tarafından 1839 yılında kullanılmışltır.

Doğru Cevap: B

Soru 31

I. Joseph Nicephore Niépce 1827 yılında 8 saatlik bir pozlama süresi sonunda
bilinen ilk görüntüyü elde etmiştir.
II. Hippolyte Bayard stereoskopik baskılar için stereoskobu icat etti.
III. Fotoğraf kelimesi John Hershel tarafından kullanılmıştır.
IV. 1783’de Montgolfier balon kullanarak ilk hava fotoğrafını çekmiştir.
V. François Jean Arago “Calotype “ adını verdiği yöntemle negatif görüntüden çok sayıda pozitif görüntü elde etti.
Yukarıda verilen bilgilerden hangisi/hangileri doğrudur?

I, II

II, IV

I, III

I, III, V

Açıklama:

* 1783’de Montgolfier’in balon ile uçmayı başarmasından sonra 1855’de karikatürist, fotoğrafçı Gaspard Felix Tournachon (Nadar) balon kullanarak ilk hava fotoğrafını çekmiştir.
*Joseph Nicephore Niépce 1827 yılında 8 saatlik bir pozlama süresi sonunda
bilinen ilk görüntüyü elde etmiştir.
* Charles Wheatstone, 1838 yılında binoküler görmeyi tanımladı ve stereoskobu
icat etti.
*Fotoğraf kelimesi John Hershel tarafından 1839 yılında kullanılmıştır.
*1841’de Fox Talbot “Calotype “ adını verdiği yöntemle negatif görüntüden çok sayıda pozitif görüntü elde etti.

Doğru Cevap: D

Soru 32

Aşağıdakilerden hangisi Klasik Fotogrametri Dönemi ile ilgili yanlış bir ifadedir?

II. Dünya Savaşı sonrası, gelişmiş ve gelişmekte olan ülkelerin, gereksinim duydukları seri haritalar fotogrametri yöntemi ile üretilmeye başlandı.

Arazisi düz olan ülkelerde tek resim değerlendirmesi önem kazandı.

1957’de sayısal fotogrametrinin öncülerinden Gilbert Louis Hobrough Kelsh çizicisi üzerinde görüntü korelasyonu kavramını gösterdi.

Uki Helava tarafından 1957’de ilk kez kullanılan analitik stereo değerlendirme aletleri yaygınlaşmaya başladı.

Harry Kelsh 1964’de yeni stereometrik kameralar geliştirildi.

Açıklama:

Klasik Fotogrametri Dönemi
II. Dünya Savaşı sonrası, gelişmiş ve gelişmekte olan ülkelerin, gereksinim duydukları seri haritalar fotogrametri yöntemi ile üretilmeye başlanmıştır. Arazisi düz olan ülkelerde tek resim değerlendirmesi -fotoplan üretimi- önem kazanırken, hemen hemen tüm ülkelerde çizgi-harita üretimi için rakipsiz bir harita üretimi yöntemi olarak analog stereo değerlendirme yöntemi kabul edilmiştir. Bu üretim sistemiyle çalışmalar bugün de sürmektedir. Mevcut haritalar bu hava fotogrametri yöntemi ile üretilmiştir. 1948’de Harry Kelsh fotogrametrik harita yapımı için kendi ismini verdiği çiziciyi tasarladı. 1957’de sayısal fotogrametrinin öncülerinden Gilbert Louis Hobrough Kelsh çizicisi üzerinde görüntü korelasyonu kavramını gösterdi. 1964’de Carl Zeiss tarafından yeni stereometrik kameralar geliştirildi. 1970’lerde, Uki Helava tarafından 1957’de ilk kez kullanılan analitik stereo değerlendirme aletleri yaygınlaşmaya başladı.

Doğru Cevap: E

Soru 33

Nesne-kamera uzaklığı en çok 300 m olan bir fotogrametri tekniği aşağıdakilerden hangisidir?

Yakın Resim Fotogrametrisi

Hava Fotogrametrisi

Yersel Fotogrametri

Tek Resim Fotogrametrisi

Grafik (Plançete) Fotogrametri

Açıklama:

• Yakın Resim Fotogrametrisi: Nesne-kamera uzaklığı en çok 300 m olan bir
fotogrametri tekniğidir.

Doğru Cevap: A

Soru 34

Aşağıdakilerden hangisi "Değerlendirme yöntemine göre" sınıflanan fotogrametiden biridir?

Metrik Fotogrametri

Topoğrafik Fotogrametri

Analog Fotogrametri

Hava Fotogrametrisi

Tek Resim Fotogrametrisi

Açıklama:

Değerlendirme Yöntemine Göre;
• Grafik (Plançete) Fotogrametri
• Analog Fotogrametri
• Analitik Fotogrametri
• Sayısal (Digital) Fotogrametri

Doğru Cevap: C

Soru 35

Çizgi harita ile aynı geometrik doğruluğa sahip foto haritaların üretimi ile ilgilenen fotogrametri aşağıdakilerden hangisidir?

Analog Fotogrametri

Analitik Fotogrametri

Metrik Fotogrametri

Mikro Fotogrametri

Ortofotografi

Açıklama:

Ortofotografi: Çizgi harita ile aynı geometrik doğruluğa sahip foto haritaların üretimi ile ilgilenen fotogrametri.

Doğru Cevap: E

Soru 36

Aşağıdakilerden hangisi Klasik fotogrametrik harita üretim süreçlerinden biri değildir?

Arazi bütünlemesi

Fotogrametrik çalışmalar

Fotoğraf çekimi

Coğrafi bilgi sistemleri

Arazi çalışmaları

Açıklama:

Klasik fotogrametrik harita üretim süreci; Arazi çalışmaları, Fotoğraf çekimi, Fotogrametrik çalışmalar ve Arazi bütünlemesinden oluşur.

Doğru Cevap: D

Soru 37

Yol geçki çalışmalarında ve baraj yerlerinin saptanmasında kullanılan fotogrametri uygulama alanı aşağıdakilerden hangisidir?

Arkeoloji

Etüd-Proje

Mimarlık

Jeoloji

Kent Planlaması

Açıklama:

Etüd-Proje
Yol geçki çalışmalarında, baraj yerlerinin saptanmasında, çok sayıda seçenek üzerinde çalışılabildiği için isabetli seçimler yapılabilmekte ve optimum kararlar verilebilmektedir. Ayrıntılı proje çalışmalarında kullanılmaktadır.

Doğru Cevap: B

Soru 38

Resim çekilen yerin konumuna göre Değerlendirmede kullanılan resim sayısına göre Değerlendirme yöntemine göre Uygulama alanlarına göre Obje büyüklüğüne göre Yukarıdakilerden hangisi/hangileri fotogrametri sınıflamaları arasındadır?

I ve II

I, II ve IV

II, III ve IV

I, II, IV ve V

I, II, III, IV ve V

Açıklama:

Fotogrametriyi, kullanılan kameranın durumuna göre, ölçülecek nesnenin uzaklığına göre, edinilecek bilgi türüne, değerlendirme yöntemine ve uygulama alanlarına göre sınıflandırmak mümkündür.
Resim Çekilen Yerin Konumuna Göre

Yersel Fotogrametri

Hava Fotogrametri

Değerlendirmede Kullanılan Resim Sayısına Göre

Tek Resim Fotogrametrisi

Çift Resim Değerlendirmesi

Değerlendirme Yöntemine Göre

Grafik (Plançete) Fotogrametri

Analog Fotogrametri

Analitik Fotogrametri

Sayısal (Dijital) Fotogrametri

Uygulama Alanlarına Göre

Foto-Yorumlama

Metrik Fotogrametri

Topoğrafik Fotogrametri

Topoğrafik Olmayan Fotogrametri

Kadastro Fotogrametrisi

Jeodezik Fotogrametri

Endüstri Fotogrametrisi

Mühendislik Fotogrametrisi

Mimarlık Fotogrametrisi

Ortofotografi

Obje Büyüklüğüne Göre

Mikro Fotogrametri

Makro Fotogrametri

Doğru Cevap: E

Soru 39

Optik ve/veya optik mekanik değerlendirme aletlerinde stereo olarak çekilmiş fotoğraflar kullanılarak objenin üç boyutlu modelinin stereoskopi yoluyla tekrar elde edilmesi ve objenin çizimsel yollarla değerlendirildiği fotogrametri tekniği aşağıdakilerden hangisidir?

Yakın Resim Fotogrametrisi

Analog Fotogrametri

Analitik Fotogrametri

Metrik Fotogrametri

Mikro Fotogrametri

Açıklama:

Analog Fotogrametri (1900-1980): Optik ve/veya optik mekanik değerlendirme aletlerinde stereo olarak çekilmiş fotoğraflar kullanılarak objenin üç boyutlu modelinin stereoskopi yoluyla tekrar elde edilmesi ve objenin çizimsel yollarla değerlendirildiği fotogrametri tekniğidir.

Doğru Cevap: B

Soru 40

otoğraf çekimi Fotogrametrik çalışmalar Arazi çalışmaları Arazi bütünlemesi Klasik fotogrametrik harita üretim sürecine göre iş akışı aşağıdaki seçeneklerden hangisinde doğru olarak verilmiştir?

3-1-2-4

1-2-3-4

3-1-4-2

4-3-1-2

4-3-2-1

Açıklama:

Klasik fotogrametrik harita üretim süreci etkinlikleri:
1. Harita yapılacak alanda, belirli sıklıkta noktalar tesis edilir. Fotoğraf çekiminden kısa bir süre önce bu noktaların, fotoğrafta görülecek biçimde hava işaretleri yapılır. Bu noktaların bir kısmına ya da tamamına koordinat verebilmek için gerekli ölçmeler yapılır. Böylece, bu çalışmalar sırasında fotoğraflarda görülebilen kontrol noktalarının X, Y, Z koordinatları bulunmuş olur.
2. Yapılacak bir uçuş planına göre, hava işaretlerinin tamamlanmasından hemen sonra, uçaktaki özel bir kamera ile harita alanının fotoğrafları çekilir. Filmlerin banyoları yapılır ve bu filmlerden, üzerinde ölçüler yapılacak diyapozitif fotoğraflar basılır.
3. Fotogrametri aletlerinde koordinatı bilinen/bilinmeyen tüm hava işaretli noktaların koordinatları ölçülür ve bir dizi hesaplamadan sonra koordinatları bilinmeyen noktaların da koordinatları bulunur. Bu noktaların koordinatları yardımı ile ve stereodeğerlendirme aletinde arazinin üç boyutlu, küçültülmüş ve geometrik olarak tam benzeri bir stereomodel oluşturulur. Bu modelden haritanın amacı ve ölçeği ile ilgili ve gerekli olan ayrıntılar ve eş yükselti eğrileri çizilir.
4. İlk çizimler araziye götürülerek, arazi ekiplerince çizilemeyen kısımlar varsa tamamlanır. Yer, semt, yol adları ve diğer sözel bilgiler eklenir. Genel bir denetlemeyi de içeren bu çalışma sonunda orijinal bir harita elde edilir. Daha sonra kartoğrafik işlemlerle, baskı söz konusu ise, baskı kalıpları hazırlanır.

Doğru Cevap: A

Soru 41

Aşağıdakilerden hangisi fotogrametrinin doğrudan ölçme ve veri toplama yöntemlerinden farklarından biri değildir?

Ulaşılması ve ölçülmesi güç olan nesneler kolaylıkla ölçülebilir.

Hareketli nesneler daha kolay ölçülür.

Fiziksel temasa gerek duymadan ölçüm yapılabilir.

Ölçümler fotoğraflar üzerinden tekrar tekrar yapılabilir.

Fotoğraflarla çalışmak ölçümü zaman açısından uzatabilir.

Açıklama:

Doğrudan nesneler üzerinde ölçme ve veri toplama yöntemlerine göre fotoğraflar üzerinde çalışmak daha kolay, hızlı ve sonuç olarak daha ekonomik olabilmektedir. Buna göre doğru cevap E'dir.

Doğru Cevap: E

Soru 42

Aşağıdaki gelişmelerden hangisi "fotogrametri" terimi keşfedildikten sonra gerçekleşmiştir?

Camera Obscura'nın keşfi

Güneş ışığı tarafından gümüş nitrat kristallerinin karardığının keşfi

Steoroskopik çizimler yapılması

Topografik harita yapımı için yersel fotoğrafların kullanılması

Alp buzullarının ölçümü için hafif bir fototeodolit geliştirilmesi.

Açıklama:

Fotogrametri terimi ilk kez 1855’de coğrafyacı Kersten tarafından kullanıldı. Bu
terim Albert Meydenbauer tarafından 1867’de uluslararası literatüre kazandırıldı. Sebastian Finsterwalder Alp buzullarının ölçümü için 1888’de hafif bir fototeodolit geliştirdi. Buna göre doğru cevap E'dir.

Doğru Cevap: E

Soru 43

Aşağıdakilerden hangisi Türkiye'de "sivil sektörde" yapılan fotogrametri çalışmalarından biridir?

1928’de 1/25000 ölçekli Ankara-Kayaş paftası üretilmiştir.

1932 yılında 125 km2’lik bir alanın hava fotoğrafları çekilmiş ve stereo değerlendirilmesi yapılmıştır.

1960’lı yıllarda Türkiye’nin 1/25000 ölçekli haritaları tamamlanmıştır.

1937’de Turhal antimon yatağının, 638 hektarlık alanının 1/500, 1/5000 ölçekli haritaları yersel fotogrametri ile yapılmıştır.

1936 yılında hava fotogrametrisi uygulamaları genişletilmiş, İstanbul kenti imar planları için gerekli altlıkları sağlamak üzere 140 km2’lik bir alanın 1/2000 ölçekli fotoplanları yapılmıştır.

Açıklama:

D şıkkı dışındaki şıklar Harita Genel Komutanlığı tarafından öncelikle savunma amacına yönelik yapılan çalışmalardır. Doğru cevap D'dir.

Doğru Cevap: D

Soru 44

"Yakın Resim Fotogrametrisi" yapılıyorken nesne-kamera uzaklığı en çok kaç metre olmalıdır?

100

200

300

400

500

Açıklama:

Yakın resim fotogrametrisi, nesne kamera uzaklığı en fazla 300 metre olacak şekilde gerçekleştirilir. Doğru cevap C'dir.

Doğru Cevap: C

Soru 45

Aşağıdakilerden hangisi optik ve/veya optik mekanik değerlendirme aletlerinde stereo olarak çekilmiş fotoğraflar kullanılarak objenin üç boyutlu modelinin stereoskopi yoluyla tekrar elde edilmesi ve objenin çizimsel yollarla değerlendirildiği fotogrametri tekniğine verilen addır?

Grafik Fotogrametri

Analog Fotogrametri

Analitik Fotogrametri

Sayısal Fotogrametri

Dijital Fotogrametri

Açıklama:

1900 - 1980 yılları arasında kullanılan bu yöntem, Analog Fotogrametri olarak adlandırılmaktadır. Doğru cevap B'dir.

Doğru Cevap: B

Soru 46

Klasik fotogrametri harita üretim sürecinde, çizilemeyen kısımlar aşağıdaki aşamaların hangisinde tamamlanır?

Arazi çalışmaları

Fotoğraf çekimi

Fotogrametrik çalışmalar

Arazi bütünlemesi

Redaksiyon süreci

Açıklama:

Arazi Bütünlemesi aşamasında, haritaya yer adları vb. sözel bilgilerin eklenmesi, denetleme ve çizilemeyen kısımların tamamlanması gibi faaliyetler gerçekleştirilir. Doğru cevap D'dir.

Doğru Cevap: D

Soru 47

Çizgi harita ile aynı geometrik doğruluğa sahip haritaların üretimi ile ilgilenen fotogrametri türü aşağıdakilerden hangisidir?

Ortofotografi

Mikrofotogrametri

Jeodezik Fotogrametri

Topoğrafik Fotogrametri

Metrik Fotogrametri

Açıklama:

Ortofotografi: Çizgi harita ile aynı geometrik doğruluğa sahip foto haritaların
(ortofoto) üretimi ile ilgilenen fotogrametri. Doğru cevap A'dır.

Doğru Cevap: A

Soru 48

Mikro fotogrametride, resim çekme uzaklığı aşağıdaki ölçülerden hangisinden az olmalıdır?

10 m

5 m

1 m

0.1 m

0.01 m

Açıklama:

Mikro Fotogrametri: Resim çekme uzaklığının 0.1 m’den daha az olduğu uygulamalara denir. Boyutları cm olarak ifade edilen veya daha küçük objelerin modellenmesi, ölçülmesi ve kalite kontrolünün sağlanması amacına yönelik olan bu sistem, aynı zamanda uydu ve uzay çalışmalarında kullanılan sayısal sensörlerin testi, kalibrasyonu ve modern görüntüleme ve ölçme çalışmalarında da kullanılabilmektedir. Buna göre doğru cevap D'dir.

Doğru Cevap: D

Soru 49

Aşağıdakiler fotogrametrinin değerlendirme yöntemlerinden hangisi diğerlerinden sonra gelişmeye başlamıştır?

Grafik

Analog

Analitik

Ortografik

Sayısal

Açıklama:

Sayısal fotogrametri grafik işlemcili bilgisayarlar ile yapılmaktadır. Doğru cevap E'dir.

Doğru Cevap: E

Soru 50

Sayısal fotogrametrik sistemler hangi yıllarda geliştirilmiştir?

1900

1960

1980

1990

2000

Açıklama:

1980’lerde sayısal fotogrametrik sistemler geliştirildi. 1990’larda sayısal fotogrametri yaygınlaşmaya başladı. Doğru cevap C'dir.

Doğru Cevap: C

Ünite 2

Soru 1

Aşağıdakilerden hangisi izdüşümü merkezinden geçen ve bir düzlem içinde bulunan izdüşümü ışınları kümesine verilen addır?

Işın demeti

Işın destesi

İç yöneltme elemanları

Asal uzaklık

İzdüşümü ışını

Açıklama:

Işın Demeti: İzdüşüm merkezinden geçen ve bir düzlem içinde bulunan izdüşüm ışınları kümesidir. Doğru yanıt “A”dir.

Doğru Cevap: A

Soru 2

Aşağıdakilerden hangisi izdüşümü merkezinden geçen tüm izdüşümü ışınları kümesine verilen addır?

İç yöneltme elemanları

İzdüşümü merkezi

Işın demeti

Işın destesi

İzdüşümü ışını

Açıklama:

Işın Destesi: İzdüşüm merkezinden geçen tüm izdüşüm ışınları kümesine denir. Doğru yanıt “D”dir.

Doğru Cevap: D

Soru 3

Aşağıdakilerden hangisi kamera ekseninin herhangi bir konumunda iken çekilen fotoğrafa verilen addır?

Yatay fotoğraf

Düşey fotoğraf

Dikey fotoğraf

Eğik fotoğraf

Paralel fotoğraf

Açıklama:

Eğik Fotoğraf: Kamera ekseninin herhangi bir konumunda iken çekilen fotoğraftır. Doğru yanıt “D”dir.

Doğru Cevap: D

Soru 4

Aşağıdakilerden hagisi kamera optik sisteminin merkezine verilen addır?

Fotoğraf orta noktası

İzdüşüm merkezi

Kamera Ekseni

Asal nokta

Işın destesi

Açıklama:

İzdüşüm Merkezi : Kamera optik sisteminin merkezine izdüşüm merkezi denir. Doğru yanıt “B”dir.

Doğru Cevap: B

Soru 5

Aşağıdakilerden hangisi "merkezsel izdüşümün" özelliklerinden biri değildir?

Uzayda birbirine paralel olan fakat izdüşüm düzlemine paralel olmayan doğruların izdüşümleri kesişir.

Üç boyutlu uzaydaki bir d doğrusuna karşılık izdüşüm düzleminde bir tek d' doğrusu vardır.

Üç boyutlu bir uzaydaki bir P noktasına karşılık izdüşüm düzleminde tek bir P' noktası vardır.

Bir doğru üzerinde bulunan dört nokta için yazılacak bir çifte oran, merkezsel izdüşümde değişmez kalır.

Tek bir merkezsel izdüşümle üç boyutlu bir uzayın noktaları kesin olarak bulunabilir.

Açıklama:

Fotoğraf da merkezsel bir izdüşüm olduğuna göre, merkezsel izdüşümün bütün özellikleri aynı zamanda fotoğrafın geometrik özellikleridir. Buna göre A, B, C ve D şıklarında verilenler merkezsel izdüşüm özellikleri olarak gösterilmektedir. Bununla birlikte merkezsel izdüşümün bazı özellikleri, tek bir merkezsel izdüşümle üç boyutlu bir uzayın noktalarının bulunamayacağı anlamına gelir. Ancak iki boyutlu bir uzayın (bir düzlemin) merkezsel izdüşümü söz konusu ise yukarıdaki iki özelliğin tersleri de geçerlidir. Doğru yanıt “E”dir.

Doğru Cevap: E

Soru 6

Ortogonal matrisin üç bağımsız parametresi için, fotogrametride üç eksen çevresindeki dönüklük açıları kullanılır. Aşağıdakilerden hangisinde dönüklük açı isimlendirmesi doğru verilmiştir?

"X" ekseni çeverisinde dönüklük - Omega

"Y" ekseni çeverisinde dönüklük- Kappa

"Z" ekseni çeverisinde dönüklük- Fi

"Y" ekseni çeverisinde dönüklük- Omega

"X" ekseni çeverisinde dönüklük- Fi

Açıklama:

Ortogonal matrisin üç bağımsız parametresi için, fotogrametride üç eksen çevresindeki dönüklük açılarının kullanıldığı ifade edilmiştir. Bu dönüklük açıları yardımı ile xyz fotoğraf koordinat sistemi, sanal uvw eksen sistemine göre tanımlanabilir. Buna göre, dönüklük açıları aşağıdaki gibi ifade edilir.

X-ekseni çevresindeki dönüklük (omega )
Y-ekseni çevresindeki dönüklük ( fi )
Z-ekseni çevresindeki dönüklük ( kappa )

Doğru yanıt “A”dır.

Doğru Cevap: A

Soru 7

Aşağıdakilerden hangisi dönüşüm matrisin (orthogonal matris) özelliklerinden biri değildir?

Ortogonal matrisin tersi transpozesine eşittir.

Matrisin kendisiyle çarpımı 0’a eşittir.

Her satırdaki ve sütundaki elemanların karelerinin toplamı 1’e eşittir.

İki satır, ya da iki sütundaki elemanların karşılıklı olarak çarpımlarının toplamı sıfıra eşittir.

Her eleman kendisinin kofaktörüne eşit ya da ters işaretlisidir.

Açıklama:

Dönüşüm formüllerindeki dönüşüm matrisi uzunlukları

katsayısı oranında değiştirir. Ancak bu durumda şeklin benzerliği değişmez, açılar aynı kalır. Bu nedenle bu dönüşüme benzerlik dönüşümü denir… Ortogonal bir matrisin özelliklerini ise aşağıdaki gibi ifade edebilir;

Ortogonal matrisin tersi transpozesine eşittir.
Her eleman kendisinin kofaktörüne eşit ya da ters işaretlisidir.
Her satırdaki ve sütundaki elemanların karelerinin toplamı 1’e eşittir.
İki satır, ya da iki sütundaki elemanların karşılıklı olarak çarpımlarının toplamı sıfıra eşittir.
Ancak matrisin kendisiyle çarpımı 0’a değil 1’e eşittir.

Doğru yanıt “B”dir.

Doğru Cevap: B

Soru 8

Fotogrametrik kameraların asal uzaklığı ile asal noktasının konumuna ne denir?

Işın demeti

Işın destesi

İç yöneltme Elemanları

Ayakucu noktası

Fotoğraf orta noktası

Açıklama:

İç Yöneltme Elemanları: Fotogrametrik kameraların asal uzaklığı ile asal noktasının konumuna iç yöneltme elemanları denir. Asal noktanın konumu, çerçeve işaretlerinin oluşturduğu koordinat sistemine göre tanımlanır. Bu üç eleman, yani c ve x₀, y₀ışın destesinin yeniden oluşturulmasında ya da tanımlanmasında gerekli olmaktadır. Doğru yanıt “C”dir.

Doğru Cevap: C

Soru 9

Film, kâğıt vb. maddeler deformasyona uğradıkları zaman her iki eksen boyunca bozulmalar aynı olmaz. Bu durumda tercih edilen dönüşüm türü aşağıdakilerden hangisidir?

Üç boyutlu koordinat dönüşümü

İki boyutlu benzerklik dönüşümü

Koordinat dönüşümü

İki boyutlu Affin dönüşümü.

Üç boyutlu benzerlik dönüşümü

Açıklama:

İki Boyutlu Affin Dönüşümü: Jeodezide genellikle benzerlik dönüşümü kullanılmasına rağmen fotogrametri ve kartoğrafyada durum farklıdır. Film, kâğıt vb. maddeler deformasyona uğradıkları zaman her iki eksen boyunca bozulmalar aynı olmaz. Bu durumda Affin dönüşümü tercih edilir. Bu dönüşümde koordinat eksenleri yönündeki ölçekler aynı değildir. Uzunluklar yöne bağlı olarak değişir. Doğru yanıt “ D”dir.

Doğru Cevap: D

Soru 10

Aşağıdakilerden hangisi “iki boyutlu affin dönüşümü” özelliklerinden biri değildir?

Koordinat eksenleri yönündeki ölçekler aynıdır.

Uzunluklar yöne bağlı olarak değişir.

Belirli bir yönde ölçek değişmez kalır.

Açılar dönüşümden sonra değişir.

Açıların değişimi açı kollarının doğrultusuna bağlıdır.

Açıklama:

Film, kâğıt vb. maddeler deformasyona uğradıkları zaman her iki eksen boyunca bozulmalar aynı olmaz. Bu durumda Affin dönüşümü tercih edilir. Uzunluklar yöne bağlı olarak değişir. Belirli bir yönde ölçek değişmez kalır. Açılar dönüşümden sonra değişir. Açıların değişimi açı kollarının doğrultusuna bağlıdır. Açı koruyan bir dönüşüm değildir. Ancak bu dönüşümde koordinat eksenleri yönündeki ölçekler aynı değildir. Doğru yanıt “A”dir.

Doğru Cevap: A

Soru 11

Fotogrametrik kameralarla çekilmiş fotoğrafların köşelerinde veya kenar ortalarında bulunan özel işaretlere ne ad verilir?

Fotoğraf orta noktası

İzdüşüm merkezi

Çerçeve işaretleri

İzdüşüm ışını

Kamera ekseni

Açıklama:

Fotogrametrik kameralarla çekilmiş fotoğrafların köşelerinde veya kenar ortalarında bulunan özel işaretlere çerçeve işaretleri denir. Diğer seçeneklerde yer alan kavramlar ise şöyledir:
Fotoğraf Orta Noktası: Çerçeve işaretlerinin karşılıklı olarak birleştirilmesi ile elde edilen kesim noktasına denir. İzdüşüm Merkezi: Kamera optik sisteminin merkezine izdüşüm merkezi denir. İzdüşüm Işını: Nesne uzayındaki bir noktadan gelen ve izdüşüm merkezinden geçerek P′ fotoğraf noktasını oluşturan doğru parçasıdır. Kamera Ekseni: Kamera optik sisteminin eksenine kamera ekseni veya asal eksen denir. Soruda çerçeve işaretlerinin tanımı verildiği için doğru yanıt C'dir.

Doğru Cevap: C

Soru 12

İzdüşüm merkezinden geçen ve bir düzlem içinde bulunan izdüşüm ışınları kümesi aşağıdakilerden hangisidir?

Düşey Fotoğraf

Yatay Fotoğraf

Eğik Fotoğraf

Işın Destesi

Işın Demeti

Açıklama:

İzdüşüm merkezinden geçen ve bir düzlem içinde bulunan izdüşüm ışınları kümesine ışın demeti denir. Yukarıdaki diğer seçenekler incelendiğinde verilen kavramların tanımı şu şekildedir:
Düşey Fotoğraf: Kamera ekseni düzey konumda iken çekilen fotoğrafa denir.
Yatay Fotoğraf: Kamera ekseni yatay konumda iken çekilen fotoğrafa denir.
Eğik Fotoğraf: Kamera ekseninin herhangi bir konumunda iken çekilen fotoğraftır.
Işın Destesi: İzdüşüm merkezinden geçen tüm izdüşüm ışınları kümesine denir. Soruda ışın demetinin tanımı verildiği için doğru yanıt E'dir.

Doğru Cevap: E

Soru 13

I Eğik izdüşüm
II Paralel izdüşüm
III Dik izdüşüm
IV Merkezsel izdüşüm

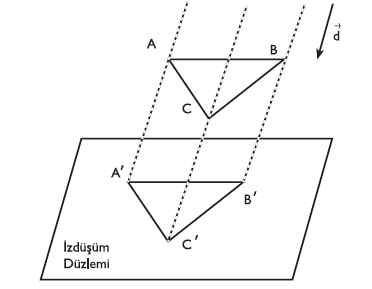

Üç boyutlu uzaydaki noktaların bir düzleme geometrik bir yöntemle aktarılmasında kullanılan izdüşüm türleri aşağıdaki seçeneklerin hangisinde doğru olarak verilmiştir?

I, II, III

I, III, IV

I, II, IV

II, III, IV

I, II, III, IV

Açıklama:

Üç boyutlu uzaydaki noktaların bir düzleme geometrik bir yöntemle aktarılmasında kullanılmasında üç tür izdüşüm söz konusudur. Bunlar: Paralel izdüşüm, Dik izdüşüm ve Merkezsel izdüşümdür. Eğik izdüşüm ise bu üç tür arasında yer almaz. Bu nedenle seçeneklerde II, III ve IV numaralı öncüllerin birlikte verildiği seçenek aranmalıdır. Bu nedenle doğru yanıt D'dir.

Doğru Cevap: D

Soru 14

Aşağıdakilerden hangisi merkezsel izdüşümün özellikleri arasında yer almaz?

Üç boyutlu bir uzaydaki bir P noktasına karşılık izdüşüm düzleminde tek bir P' noktası vardır.

Üç boyutlu uzaydaki bir d doğrusuna karşılık izdüşüm düzleminde en az iki d' doğrusu vardır.

Uzayda birbirine paralel olan fakat izdüşüm düzlemine paralel olmayan doğruların izdüşümleri kesişir.

Merkezsel izdüşümün, özellikle paralel doğrularla ilgili kuralları, resim sanatında perspektif kuralları olarak bilinir.

Bir doğru üzerinde bulunan dört nokta için yazılacak bir çifte oran, merkezsel izdüşümde değişmez kalır.

Açıklama:

Merkezsel izdüşümün özellikleri şöyledir:
Üç boyutlu bir uzaydaki bir P noktasına karşılık izdüşüm düzleminde tek bir P' noktası vardır. Uzayda birbirine paralel olan fakat izdüşüm düzlemine paralel olmayan doğruların izdüşümleri kesişir. Merkezsel izdüşümün, özellikle paralel doğrularla ilgili kuralları, resim sanatında perspektif kuralları olarak bilinir. Bir doğru üzerinde bulunan dört nokta için yazılacak bir çifte oran, merkezsel izdüşümde değişmez kalır. Üç boyutlu uzaydaki bir d doğrusuna karşılık izdüşüm düzleminde en az iki d' doğrusu değil yalnızca bir tek d' doğrusu vardır. Bu nedenle B seçeneğinde yanlış bir ifade kullanılmıştır. Bu nedenle doğru yanıt B'dir.

Doğru Cevap: B

Soru 15

Uluslararası Fotogrametri Birliği (International Society for Photogrammetry) Londra’da yaptığı kabulle fotogrametrik çalışmalarda kullanılacak koordinat sistemleri hakkında standardı kaç yılında oluşturmuştur?

1960

1965

1970

1975

1980

Açıklama:

Uluslararası Fotogrametri Birliği (International Society for Photogrammetry) 1960 yılında Londra’da yaptığı kabulle fotogrametrik çalışmalarda kullanılacak koordinat sistemleri hakkında bir standart oluşturmuştur. Bu nedenle seçeneklerde 1960 yılı aranmalıdır. Doğru yanıt A'dır.

Doğru Cevap: A

Soru 16

Film, kağıt vb. maddeler deformasyona uğradıkları zaman her iki eksen boyunca bozulmalar aynı olmaz. Bu durumda aşağıdakilerden hangisi kullanılır?

İki boyutlu benzerlik dönüşümü

Benzerlik dönüşümü

Affin dönüşümü

Üç boyutlu benzerlik dönüşümü

Dönüşüm matrisi

Açıklama:

Jeodezide genellikle benzerlik dönüşümü kullanılmasına rağmen fotogrametri ve kartoğrafyada durum farklıdır. Film, kağıt vb. maddeler deformasyona uğradıkları zaman her iki eksen boyunca bozulmalar aynı olmaz. Bu durumda Affin dönüşümü kullanılır. Bu nedenle doğru yanıt C' dir.

Doğru Cevap: C

Soru 17

Aşağıdakilerden hangisi Ortogonal bir matrisin (Dönüşüm matrisin) özelliklerinden biri değildir?

Ortogonal matrisin tersi transpozesine eşittir.

Matrisin kendisiyle çarpımı 1’e eşittir.

Her satırdaki ve sütundaki elemanların karelerinin toplamı 1’e eşittir

İki satır, ya da iki sütundaki elemanların karşılıklı olarak çarpımlarının toplamı
1'e eşittir.

Her eleman kendisinin kofaktörüne eşit ya da ters işaretlisidir.

Açıklama:

Ortogonal bir matrisin (Dönüşüm matrisin) özellikleri şöyledir:
Ortogonal matrisin tersi transpozesine eşittir.
Matrisin kendisiyle çarpımı 1’e eşittir.
Her satırdaki ve sütundaki elemanların karelerinin toplamı 1’e eşittir.
Her eleman kendisinin kofaktörüne eşit ya da ters işaretlisidir.
İki satır, ya da iki sütundaki elemanların karşılıklı olarak çarpımlarının toplamı 1'e eşit değil sıfıra eşittir. Bu nedenle D seçeneğindeki öncül yanlış verilmiştir. Doğru yanıt D'dir.

Doğru Cevap: D

Soru 18

Tam düşey hava fotoğrafı için elde edilen denklemlere ne ad verilir?

İzdüşüm denklemleri

Dönüşüm matrisi denklemleri

Üç boyutlu dönüşüm denklemi

Affin denklemi

İki boyutlu benzerlik denklemi

Açıklama:

Tam düşey hava fotoğrafı için elde edilen denklemlere izdüşüm denklemleri denir. Diğer seçeneklerde ise fotogrametride kullanılan koordinat sistemleri verilmiştir. Soruda izdüşüm denklemlerinin tanımı verildiği için doğru yanıt A'dır.

Doğru Cevap: A

Soru 19

İki boyutlu benzerlik dönüşümü ile ilgili aşağıdakilerden hangisi yanlıştır?

Benzerlik dönüşümünde geometrik şekillerin benzerliği korunur.

Düzgün geometrik şekillerin kenarları aynı oranda küçülür ya da büyür.

Açıların mutlak değerleri değişmez kalır.

Şekiller dönüşümden sonra esas şekle benzerler.

Genellikle fotogrametri ve kartoğrafyada kullanılır.

Açıklama:

İki boyutlu benzerlik dönüşümünün özellikleri şu şekildedir:
Benzerlik dönüşümünde geometrik şekillerin benzerliği korunur. Düzgün geometrik şekillerin kenarları aynı oranda küçülür ya da büyür. Açıların mutlak değerleri değişmez kalır. Şekiller dönüşümden sonra esas şekle benzerler. Genellikle Jeodezide kullanılır, fotogrametri ve kartoğrafyada ise iki boyutlu affin dönüşümü kullanılır. Bu nedenle E seçeneğinde verilen ifade yanlıştır. Doğru yanıt E'dir.

Doğru Cevap: E

Soru 20

Fotoğraf koordinat sisteminin üç dönüklüğü aşağıdakilerden hangisinde doğru verilmiştir?

α, β, κ

ω, ϕ, κ

α, β, ω

α, φ, κ

α, φ, ω

Açıklama:

Üç öteleme ve üç dönüklükten oluşan altı elemana bir fotoğrafın dış yöneltme elemanları denir. Başka bir deyişle, bir fotoğrafın altı dış yöneltme elemanı, izdüşüm merkezinin üç koordinatı (Xo,Yo,Zo) ve fotoğraf koordinat sisteminin üç dönüklüğü (ω, ϕ, κ)’dür. Bu nedenle doğru yanıt B'dir.

Doğru Cevap: B

Soru 21

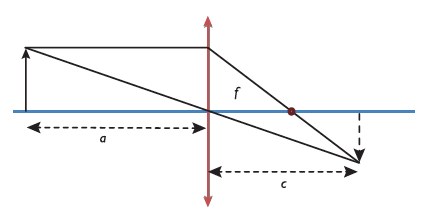

Fotoğraf düzlemi ile izdüşüm merkezi arasındaki uzaklığa ne ad verilir?

Asal Uzaklık

Ayakucu Noktası

Kamera Ekseni

Asıl Nokta

İzdüşüm Noktası

Açıklama:

Fotoğraf düzlemi ile izdüşüm merkezi arasındaki uzaklığa "asal uzaklık denir.

Doğru Cevap: A

Soru 22

Kamera optik sisteminin merkezine ne ad verilir?

İzdüşüm Merkezi

İzdüşüm Işını

Kamera Merkezi

Kamera Ekseni

Asal Nokta

Açıklama:

Kamera optik sisteminin merkezine izdüşüm merkezi denir. Doğru Yanıt A'dır.

Doğru Cevap: A

Soru 23

İzdüşüm merkezinden geçen çekül doğrusu fotoğrafı ve araziyi nereden keser?

Asal Uzaklık Noktasından

İzdüşüm Merkezinden

Kesmez

Fotoğrafın Orta Noktasından

Ayakucu Noktasından

Açıklama:

İzdüşüm merkezinden geçen çekül doğrusu fotoğraf ve araziyi ayakucu noktasından keser. Doğru yanıt E'dir.

Doğru Cevap: E

Soru 24

Benzerlik dönüşümünün parametreleri hangi seçenekte doğru olarak verilmiştir?

1 ölçek, 2 dönüklük ve 2 öteleme

2 ölçek, 2 dönüklük ve 2 öteleme

1 ölçek, 1 dönüklük ve 1 öteleme

1 ölçek, 1 dönüklük ve 2 öteleme

2 ölçek, 1 dönüklük ve 1 öteleme

Açıklama:

x=ax-by+c ve y=bx+ay+d
denklemleri uyarınca, benzerlik dönüşümünde 1 ölçek, 1 dönüklük ve 2 öteleme olmak üzere 4 parametre vardır. Doğru yanıt D'dir.

Doğru Cevap: D

Soru 25

Aşağıdakilerden hangisi ortogonal dönüşümün özelliklerinden biri değildir?

Ortogonal matrisin tersi transpozesine eşittir.

Matrisin kendisi ile çarpımı 1'e eşittir.

Her satır ve sütundaki elemanlarının karelerinin toplamı 1'e eşittir.

Her elemanın kendisinin kofaktörüne eşit ya da ters işaretlisidir.

Bir dönüşümün ortogonal olması için λ=2 omalıdır

Açıklama:

λ=1 olması durumunda bir dönüşüm ortogonal dönüşüm olabilir. Doğru yanıt E'dir.

Doğru Cevap: E

Soru 26

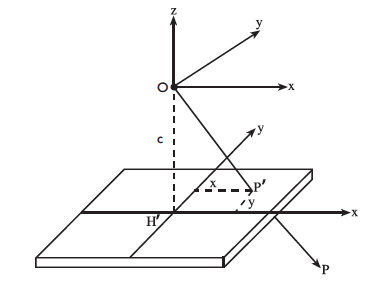

İki boyutlu fotoğraf koordinatları ile üç boyutlu obje koordinatları arasındaki ilişki nasıl bulunur?

Merkezsel izdüşüm denklemleri ile

İç yöneltme elemanlarının belirlenmesi ile

Asal nokta ve asal uzaklığın belirlenmesi ile

Dış yöneltme elemanları aracılığı ile

Üç eksendeki dönüklük değerlerinin saptanması ile

Açıklama:

Doğru yanıt A'dır. Diğer seçenekteki veriler merkezsel izdüşüm denklemlerinin basamaklarıdır ve tek bir basamakla problemin çözümü söz konusu değildir.

Doğru Cevap: A

Soru 27

"koordinat dönüşümü" ile anlatılmak istenen nedir?

İki ayrı koordinat sisteminde, bir sistemdeki koordinatların diğer sisteme dönüştürülmesi işlemi

Aynı koordinat sistemi içerisindeki birimlerin dönüştürülmesi işlemi

Dönüşüm formüllerinin genel ifadesidir.

Dönüşüm parametrelerinin genel ifadesidir.

Parametreler arası dönüşüm işlemi

Açıklama:

İki ayrı koordinat sisteminde, bir sistemdeki koordinatların diğer sisteme dönüştürülmesi işlemine koordinat dönüşümü denir. Doğru yanıt A'dır.

Doğru Cevap: A

Soru 28

İki boyutlu Affin dönüşümüne ihtiyaç duyulmasının temel nedeni seçeneklerden hangisinde doğru verilmiştir?

Film, kağıt vb. maddeler deformasyona uğradıkları zaman eksenler boyunca bozulmalarının aynı olmaması

Benzerlik dönüşümünün sadece jeodezide yeterli oluşu

Benzerlik dönüşümüne bir alternatif olarak

3 bilinmeyenli denklemlerde matris çözümlerinin sağlıklı sonuç vermemesi

İki boyutlu benzerlik dönüşümüne kıyasla daha kolay uygulanır olması

Açıklama:

İki boyutlu Affin dönüşümüne ihtiyaç duyulmasının temel nedeni, Film, kağıt vb. maddeler deformasyona uğradıkları zaman eksenler boyunca bozulmalarının aynı olmamasıdır. Doğru yanıt A'dır.

Doğru Cevap: A

Soru 29

X=ax - by + c
Y=bx + ay + d
Yukarıdaki benzerlik dönüşümü denkleminin içerdiği parametreler hangi seçenekte doğru olarak verilmiştir?

1 ölçek,2 dönüklük ve 2 öteleme olmak üzere 5 parametre

1 ölçek, 1 dönüklük ve 2 öteleme olmak üzere 4 parametre

2 ölçek, 2 dönüklük ve 2 öteleme olmak üzere 6 parametre

2 ölçek, 1 dönüklük ve 2 öteleme olmak üzere 5 parametre

1 ölçek, 1 dönüklük ve 1 öteleme olmak üzere 3 parametre

Açıklama:

Dönüşüm denklemi 1 ölçek, 1 dönüklük ve 2 öteleme olmak üzere 4 parametre içermektedir. Doğru yanıt B'dir.

Doğru Cevap: B

Soru 30

Üç boyutlu uzaydaki noktaların bir düzleme geometrik olarak bir yöntemle aktarılmasında genel olarak hangi izdüşüm metodları kullanılır?

Paralel izdüşüm, izometrik izdüşüm ve tek kaçışlı izdüşüm

Paralel izdüşüm, izometrik izdüşüm ve çift kaçışlı izdüşüm

Paralel izdüşüm, ortogonal izdüşüm ve merkezsel izdüşüm

Paralel izdüşüm ve izometrik izdüşüm

Paralel izdüşüm ve Merkezsel izdüşüm

Açıklama:

üç boyutlu uzay için genel olarak üç temel izdüşüm metodu kullanılır; paralel, ortogonal ve merkezsel izdüşüm. Doğru yanıt C'dir.

Doğru Cevap: C

Soru 31

Çerçeve işaretlerinin birleştirilmesiyle elde edilen kesim noktası aşağıdakilerden hangisidir?

İzdüşüm merkezi

İzdüşüm ışını

Fotoğraf orta noktası

Asal nokta

Kamera ekseni

Açıklama:

Çerçeve işaretlerinin birleştirilmesiyle elde edilen kesim noktasına fotoğraf orta noktası denmektedir.

Doğru Cevap: C

Soru 32

Fotogametrik kamerada çekilmiş fotoğrafların köşelerinde veya kenar ortalarında bulunan özel işaretlere ne ad verilir?

Fotoğraf orta noktası

Çerçeve işaretleri

İzdüşüm merkezi

İzdüşüm ışını

Kamera ekseni

Açıklama:

Fotogametrik kamerada çekilmiş fotoğrafların köşelerinde veya kenar ortalarında bulunan özel işaretlere çerçeve işaretleri denir.

Doğru Cevap: B

Soru 33

Fotoğraf düzlemi ile izdüşüm merkezine olan uzaklık aşağıdakilerden hangisidir?

Asal uzaklık

Asal nokta

İzdüşüm merkezi

Kamera ekseni

İzdüşüm ışını

Açıklama:

Fotoğraf düzlemi ile izdüşüm merkezine olan uzaklık asal uzaklıktır.

Doğru Cevap: A

Soru 34

İzdüşüm merkezinden geçen tüm izdüşüm ışınları kümesine ne ad verilir?

Işın demeti

Ayakucu noktası

İzdüşüm ışını

Asal nokta

Işın destesi

Açıklama:

İzdüşüm merkezinden geçen tüm izdüşüm ışınları kümesine ışın destesi denmektedir.

Doğru Cevap: E

Soru 35

Uzay noktalarının bir izdüşüm düzlemi dışındaki bir O noktası ile birleştirilmesine ne ad verilir?

Paralel izdüşüm

Dik izdüşüm

İzdüşüm ışını

Merkezsel izdüşüm

Işın destesi

Açıklama:

Uzay noktalarının bir izdüşüm düzlemi dışındaki bir O noktası ile birleştirilmesine merkezsel izdüşüm denir.

Doğru Cevap: D

Soru 36

Kamera optik sisteminin merkezi aşağıdakilerden hangisidir?

Fotoğraf orta noktası

Asal nokta

İzdüşüm merkezi

İzdüşüm ışını

Kamera ekseni

Açıklama:

Kamera optik sisteminin merkezine izdüşüm merkezi denir.

Doğru Cevap: C

Soru 37

Deniz yüzeyine paralel bir düzlemin kağıda aktarılması aşağıdakilerden hangisidir?

Merkezsel izdüşüm

Paralel izdüşüm

Dik izdüşüm

Yatay fotoğraf

Ayak ucu noktası

Açıklama:

Dik izdüşümde, izdüşüm düzlemi olarak yeryüzünün belirli bir noktasına teğet olan bir düzlem alınır. Genellikle bu düzey deniz yüzeyine paralel bir düzlemdir ve dik izdüşüm küçültülerek kağıda aktarılır.

Doğru Cevap: C

Soru 38

İzdüşüm merkezinden geçen ve bir düzlem içinde bulunan izdüşüm ışınları kümesine ne ad verilir?

İç yöneltme elemanları

Işın demeti

Işın destesi

Ayakucu noktası

Asal uzaklık

Açıklama:

İzdüşüm merkezinden geçen ve bir düzlem içinde bulunan izdüşüm ışınları kümesine ışın demeti denir.

Doğru Cevap: B

Soru 39

Asal nokta ile ilgili aşağıdakilerden hangisi doğrudur?

İzdüşüm merkezinden fotoğraf düzlemine indirilen dikin ayağıdır.

Çerçeve işaretlerinin karşılıklı olarak birleştirilmesi ile elde edilen kesim noktasıdır.

Nesne uzayındaki bir noktadan gelen ve izdüşüm merkezinden geçerek P fotoğraf noktasını oluşturan doğru parçasıdır.

Kamera optik sisteminin merkezidir.

Fotoğraf düzlemi ile izdüşüm merkezi arasındaki uzaklıktır.

Açıklama:

İzdüşüm merkezinden fotoğraf düzlemine indirilen dikin ayağına asal nokta denir.

Doğru Cevap: A

Soru 40

Kamera ekseni düşey pozisyonda iken çekilen fotoğraflara ne ad verilir?

Yatay fotoğraf

Dikey fotoğraf.

Eğik fotoğraf

Düşey fotoğraf

Işın destesi

Açıklama:

Kamera ekseni düşey pozisyonda iken çekilen fotoğraflara düşey fotoğraf denir.

Doğru Cevap: D

Soru 41

Çerçeve işaretlerinin karşılıklı olarak birleştirilmesi ile elde edilen aşağıdakilerden hangisidir?

İzdüşüm merkezi

Kamera ekseni

Orta nokta

Asal nokta

İzdüşüm ışını

Açıklama:

Fotoğraf Orta Noktası (Orta Nokta): Çerçeve işaretlerinin karşılıklı olarak birleştirilmesi ile elde edilen kesim noktasına denir. Doğru yanıt C'dir.

Doğru Cevap: C

Soru 42

"İzdüşüm merkezinden geçen çekül doğrusu fotoğraf ve araziyi ayakucu noktasında keser"
Verilen tanım aşağıdakilerden hangisine aittir?

Nadir noktası

İç yöneltme elemanları

Asal uzaklık

Işın destesi

Asal nokta

Açıklama:

Ayakucu (Nadir) Noktası (N-N'): İzdüşüm merkezinden geçen çekül doğrusu fotoğraf ve araziyi ayakucu noktasında keser.
Doğru yanıt A'dır.

Doğru Cevap: A

Soru 43

"Nesne uzayındaki bir noktadan gelen ve izdüşüm merkezinden geçerek P' fotoğraf noktasını oluşturan doğru parçasıdır."
Verilen tanım aşağıdakilerden hangisine aittir?

Asal uzaklık

Işın destesi

Işın demeti

Paralel izdüşüm

İzdüşüm ışını

Açıklama:

İzdüşüm Işını (POP'): Nesne uzayındaki bir noktadan gelen ve izdüşüm merkezinden geçerek P' fotoğraf noktasını oluşturan doğru parçasıdır.
Doğru yanıt E'dir.

Doğru Cevap: E

Soru 44

"Kamera ekseninin herhangi bir konumunda iken çekilen fotoğraftır."
Verilen tanım aşağıdakilerden hangisine aittir?

Yatay fotoğraf

İç yöneltme elemanları

Düşey fotoğraf

Eğik fotoğraf

Işın destesi

Açıklama:

Eğik fotoğraf: Kamera ekseninin herhangi bir konumunda iken çekilen fotoğraftır.
Doğru yanıt D'dir.

Doğru Cevap: D

Soru 45

Verilen şekil aşağıdakilerden hangisini gösterir?

Paralel izdüşüm

Dik izdüşüm

Merkezsel izdüşüm

Merkezsel izdüşüm pozitif

Merkezsel izdüşüm negatif

Açıklama:

Bir d doğrusuna paralel izdüşüm doğruları çizerek izdüşüm düzlemini deldiği noktalar bulunur. Şekilde verilen bu ifadenin örneğidir. Doğru yanıt A'dır.

Doğru Cevap: A

Soru 46

Kamera optik sisteminin merkezine verilen ad aşağıdaki seçeneklerden hangisinde doğru olarak verilmiştir?

Fotoğraf orta noktası

İzdüşüm merkezi

Kamera ekseni

Asal nokta

İzdüşüm ışını

Açıklama:

Çerçeve işaretlerinin karşılıklı olarak birleştirilmesi ile elde edilen kesim noktasına fotoğraf orta noktası denir. Kamera optik sisteminin merkezine izdüşüm merkezi denir. Nesne uzayındaki bir noktadan gelen ve izdüşüm merkezinden geçerek fotoğraf noktasını oluşturan doğru parçasına izdüşüm ışını denir. Kamera optik sisteminin eksenine kamera ekseni veya asal eksen denir İzdüşüm merkezinden fotoğraf düzlemine indirilen dikin ayağına asal nokta denir. Doğru yanıt B seçeneğidir.

Doğru Cevap: B

Soru 47

Aşağıdaki seçeneklerden hangisinde asal uzaklığın tanımı doğru olarak verilmiştir?

Fotoğraf düzlemi ile izdüşüm merkezi arasındaki uzaklıktır

İzdüşüm merkezinden geçen çekül doğrusunun fotoğraf ve araziyi kestiği yerdir.

İzdüşüm merkezinden fotoğraf düzlemine indirilen dikin ayağıdır.

Kamera optik sisteminin eksenidir.

Kamera optik sisteminin merkezidir.

Açıklama:

Asal uzaklık; fotoğraf düzlemi ile izdüşüm merkezi arasındaki uzaklıktır. Doğru yanıt A seçeneğidir.

Doğru Cevap: A

Soru 48

Aşağıdakilerden hangisi merkezsel izdüşümün özelliklerinden biri değildir?

Üç boyutlu bir uzaydaki bir P noktasına karşılık izdüşüm düzleminde tek bir P' noktası vardır.

İzdüşüm düzlemindeki bir P' noktasına OP izdüşüm ışını üzerinde, sonsuz sayıda nokta karşılık gelir.

Merkezsel izdüşümün, özellikle paralel doğrularla ilgili kuralları, fotoğrafçılıkta kullanılsa da resimde kullanılmaz

Bilinen üç doğrultu yardımı ile fotoğrafta bulunan dördüncü
bir doğrultunun nesne uzayındaki ya da haritadaki karşılığı bulunabilir.

Uzayda birbirine paralel olan fakat izdüşüm düzlemine paralel olmayan doğruların izdüşümleri kesişir.

Açıklama:

Merkezsel izdüşümün özellikleri arasında;

Üç boyutlu bir uzaydaki bir P noktasına karşılık izdüşüm düzleminde tek bir P' noktası olması,
İzdüşüm düzlemindeki bir P' noktasına OP izdüşüm ışını üzerinde, sonsuz sayıda nokta karşılık gelmesi,
Merkezsel izdüşümün, özellikle paralel doğrularla ilgili kurallarının, resimde kullanılması,
Bilinen üç doğrultu yardımı ile fotoğrafta bulunan dördüncü bir doğrultunun nesne uzayındaki ya da haritadaki karşılığının bulunabilmesi ve
Uzayda birbirine paralel olan fakat izdüşüm düzlemine paralel olmayan doğruların izdüşümleri kesişmesi bulunmaktadır. Doğru yanıt C seçeneğidir.

Doğru Cevap: C

Soru 49

Uluslararası Fotogrametri Birliği hangi yılda yapılan bir kabulle fotogrametrik çalışmalarda kullanılacak koordinat sistemleri hakkında bir standart oluşturmuştur?

1990

1980

1970

1960

1950

Açıklama:

Doğru Cevap: D

Soru 50

Fotoğraf koordinat sisteminde xy düzlemi aşağıdakilerden hangisini ifade etmektedir?

İzdüşüm merkezini

Kamera ekseni ile çakışmayı

Komşu fotoğrafın izdüşüm merkezi doğrultusunu

Sabit ve asal uzaklığı

Fotoğraf düzlemine paralelliği

Açıklama:

Fotoğraf koordinat sistemi eksenleri cisim koordinat sistemiyle aynı yönde olan ve sağ el koordinat sistemine uyan xyz koordinat sistemidir. Başlangıç noktası O izdüşüm
merkezidir. xy düzlemi fotoğraf düzlemine paralel, z ekseni de kamera ekseni ile çakışıktır. x ekseni komşu fotoğrafın izdüşüm merkezi doğrultusundadır. Bu yön hava fotogrametrisinde, yaklaşık olarak uçuş çizgisi doğrultusudur. Noktaların z koordinatı sabit ve asal uzaklığa eşittir. Doğru yanıt E seçeneğidir

Doğru Cevap: E

Soru 51

Aşağıdaki seçeneklerin hangisinde Affin dönüşümünün özelliklerinden biri yanlış olarak ifade edilmiştir?

Koordinat eksenleri yönündeki ölçekler aynı değildir.

Uzunluklar yöne bağlı olarak değişir.

Açı koruyan bir dönüşüm değildir.

Paralel doğrular dönüşümden sonra da paraleldir.

Bir kare Affin dönüşümünden sonra da bir karedir.

Açıklama:

Affin dönüşümünde koordinat eksenleri yönündeki ölçekler aynı değildir. Uzunluklar yöne bağlı olarak değişir. Belirli bir yönde ölçek değişmez kalır. Açılar dönüşümden sonra değişir. Açıların değişimi açı kollarının doğrultusuna bağlıdır. Açı koruyan bir dönüşüm değildir. Herhangi bir doğru dönüşümden sonra yine bir doğrudur. Paralel doğrular dönüşümden sonra da paraleldir. Alanlar dönüşümden
sonra sabit bir miktar kadar değişir. Bu sabit miktar dönüşüm matrisinin determinantına eşittir. Bir kare, affin dönüşümü sonucu paralel kenara dönüşmektedir. Doğru yanıt E seçeneğidir.

Doğru Cevap: E

Soru 52

Aşağıdakilerden hangisi ortogonal matrisinin özelliklerinden biri değildir?

Ortogonal matrisin tersi transpozesine eşittir.

Matrisin kendisiyle çarpımı 1’e eşittir.

Uygun seçilecek 3 bağımsız paremetre ile ifade edilebilir.

İki eksen yönündeki ölçek faktörlerinin ve dönüklük açıları farklıdır.

Her satırdaki ve sütundaki elemanların karelerinin toplamı 1’e eşittir.

Açıklama:

Ortogonal matrisin 9 elemanı bulunduğu ve bu 9 parametre arasında birbirinden bağımsız 6 bağıntı yazılabileceğine göre bu matris uygun seçilecek 3 bağımsız paremetre ile ifade edilebilir. Affin dönüşümünün benzerlik dönüşümünden temel farkı her iki eksen yönündeki ölçek faktörlerinin ve dönüklük açılarının farklı olmasıdır. Doğru yanıt D seçeneğidir.

Doğru Cevap: D

Soru 53

Tam düşey fotoğraf durumunda, dönüklük elemanları φ=ω=κ=0 izdüşüm merkezinin koordinatları, X₀ = 750, Z₀ =2000, c = 300 mm olarak bilinmektedir. Koordinatları X = 2000, Z = 1000 olan bir P noktasının x koordinatı aşağıdakilerden hangisidir?

425mm

400mm

375mm

350mm

325mm

Açıklama:

x=-c (X-X₀)/(Z-Z₀)=-300mm (2000-750)m/(1000-2000)m=375mm Doğru yanıt C seçeneğidir.

Doğru Cevap: C

Soru 54

Tam düşey fotoğraf durumunda, dönüklük elemanları φ=ω=κ=0 izdüşüm merkezinin koordinatları, Y₀ = 500, Z₀ =2000, c = 300 mm olarak bilinmektedir. Koordinatları Y = 1000, Z = 1000 olan bir P noktasının y koordinatı aşağıdakilerden hangisidir?

125mm

150mm

175mm

200mm

225mm

Açıklama:

x=-c (Y-Y₀)/(Z-Z₀ )=-300mm (1000-500)m/(1000-2000)m=150mm Doğru yanıt B seçeneğidir.

Doğru Cevap: B

Soru 55

Ortogonal matrikste birbirinden bağımsız kaç bağıntı yazılabilir?

Açıklama:

Doğru Cevap: A

Soru 56

Aşağıdakilerden hangisi/hangileri merkezsel izdüşümün özelliklerindendir?
I. Üç boyutlu bir uzaydaki bir P noktasına karşılık izdüşüm düzleminde tek bir P' noktası vardır.
II. Üç boyutlu uzaydaki bir d doğrusuna karşılık izdüşüm düzleminde iki tane paralel d' doğrusu vardır.
III. Uzayda birbirine paralel olan fakat izdüşüm düzlemine paralel olmayan doğruların izdüşümleri kesişir.

Yalnız I

I ve II

I ve III

II ve III

I, II ve III

Açıklama:

I. Üç boyutlu bir uzaydaki bir P noktasına karşılık izdüşüm düzleminde tek bir P' noktası vardır. İzdüşüm düzlemindeki bir P' noktasına OP izdüşüm ışını üzerinde, sonsuz sayıda nokta karşılık gelir.
II. Üç boyutlu uzaydaki bir d doğrusuna karşılık izdüşüm düzleminde tek bir d' doğrusu vardır. İzdüşüm düzlemindeki bir d' doğrusuna d doğrusu ve O izdüşüm merkezinin belirlediği düzlem üzerinde sonsuz sayıda doğru parçası karşılık gelir.
III. Uzayda birbirine paralel olan fakat izdüşüm düzlemine paralel olmayan doğruların izdüşümleri kesişir. İzdüşüm düzlemine paralel olan birbirine paralel doğrular izdüşüm düzleminde de birbirine paralel kalır. Paralel doğruların izdüşüm düzlemindeki kesişme noktasına kaçış noktası denir. Kesişen doğrular izdüşümde de kesişir. Kesişme noktaları birbirine karşılık gelir.
Doğru yanıt C'dir.

Doğru Cevap: C

Soru 57

İzdüşümsel irdelemeler sonucunda fotogrametri için ulaşılabilecek sonuçlardan hangisi/hangileri doğrudur?
I. Tek bir fotoğraftan ölçme uzayındaki noktaların X,Y,Z koordinatları elde edilebilir.
II. Ölçme uzayındaki noktalar bir düzlemde bulunuyorsa, ölçüm için bir tek fotoğraf yeterli değildir.
III. Ölçüm uzayındaki noktaların konumlarının, yani X,Y,Z koordinatlarının bulunması için başka bir noktadan çekilmiş ikinci bir fotoğraf gereklidir.

Yalnız I

Yalnız II

Yalnız III

I ve II

I, II ve III

Açıklama:

I. Tek bir fotoğraftan ölçme uzayındaki noktaların X,Y,Z koordinatları elde edilemez.
II. Ölçme uzayındaki noktalar bir düzlemde bulunuyorsa, ölçüm için bir tek fotoğraf yeterlidir.
III. Ölçüm uzayındaki noktaların konumlarının, yani X,Y,Z koordinatlarının bulunması için başka bir noktadan çekilmiş ikinci bir fotoğraf gereklidir. Böylece aynı noktaya ait iki izdüşüm ışını nesne noktasında kesiştirilebilecektir.

Doğru Cevap: C

Soru 58

Verilen şekil aşağıdakilerden hangisini gösterir?

Uzay koordinat sistemi

Fotoğraf koordinat sistemi

Koordinat dönüşümü

İki boyutlu benzerlik dönüşümü

İki boyutlu affin dönüşümü

Açıklama:

Fotoğraf koordinat sistemi eksenleri cisim koordinat sistemiyle aynı yönde olan ve sağ el koordinat sistemine uyan xyz koordinat sistemidir. Başlangıç noktası O izdüşüm merkezidir. xy düzlemi fotoğraf düzlemine paralel, z ekseni de kamera ekseni ile çakışıktır. x ekseni komşu fotoğrafın izdüşüm merkezi doğrultusundadır.
Doğru yanıt B'dir.

Doğru Cevap: B

Soru 59

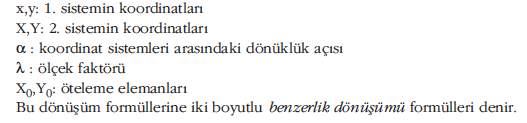

Verilen formül aşağıdakilerden hangisine aittir?

Dört parametreli benzerlik dönüşümü formülleri

İki boyutlu benzerlik dönüşümü formülleri

Koordinat dönüşümleri matrisi

Affin dönüşümü formülleri

Dönüşüm matrisi

Açıklama:

Doğru yanıt A'dır.

Doğru Cevap: A

Soru 60

Aşağıdakilerden hangisi/hangileri ortogonal bir matrisin özelliklerindendir?
I. Ortogonal matrisin tersi transpozesine eşittir.
II. Matrisin kendisiyle çarpımı 0'a eşittir.
III. Her eleman kendisinin kofaktörüne eşit ya da ters işaretlisidir.

I, II ve III

I ve II

I ve III

II ve III

Yalnız III

Açıklama:

I. Ortogonal matrisin tersi transpozesine eşittir.
II. Matrisin kendisiyle çarpımı 1'e eşittir.
III. Her eleman kendisinin kofaktörüne eşit ya da ters işaretlisidir.
Doğru yanıt C'dir.

Doğru Cevap: C

Soru 61

İki ayrı koordinat sistemindeki nokta kümelerinin, bir sistemdeki koordinatlarının
diğer sisteme dönüştürülmesi işlemine ne ad verilir?

Değişim matrisi

Noktasal eşleştirme

Transplantasyon

Koordinat dönüşümü

Parametrik değişim

Açıklama:

İki ayrı koordinat sistemindeki nokta kümelerinin, bir sistemdeki koordinatlarının diğer sisteme dönüştürülmesi işlemine “Koordinat Dönüşümü (Transformasyon)” denilmektedir.

Doğru Cevap: D

Soru 62

İzdüşüm merkezinden geçen ve bir düzlem içinde bulunan izdüşümışınları kümesine ne ad verilir?

Işın demeti

Işın destesi

İç yönelme elemanları

Çekül doğrusu

Kamera ekseni

Açıklama:

İzdüşüm merkezinden geçen ve bir düzlem içinde bulunan izdüşüm ışınları kümesine ışın demeti denir.

Doğru Cevap: A

Soru 63

I.Matris çarpımlarında sıra önemlidir.
II.A matrisi, her biri ortogonal olan ve düzlem dönüklükten elde edilen üç matrisin
arka arkaya çarpılmaları ile elde edilen bir matristir.
III.Aω, Aϕ, Aκ’ya kIsmi dönüklük matrisleri denir.
Yukarıda Ortogonal Matrisin Dönüklük Açıları ile ilgili verilen bilgilerden hangisi veya hangileri doğrudur?

Yalnız I

I-II

I-III

II-III

I-II-III

Açıklama:

Fotoğraf koordinat sisteminin arazi koordinat sistemine göre dönüklüğünü ifade
eden A matrisi, her biri ortogonal olan ve düzlem dönüklükten elde edilen üç matrisin arka arkaya çarpılmaları ile elde edilen bir matristir. Aω, Aϕ, Aκ’ya kısmi dönüklük matrisleri denir. Matris çarpımlarında sıra önemlidir. Benzer şekilde, uzayda üç eksen çevresinde dönüklüklerin mekanik olarak gerçeklefltirilmesinde de bir sıralama gereklidir.

Doğru Cevap: E

Soru 64

I.Koordinat eksenleri yönündeki ölçekler aynıdır.
II.Belirli bir yönde ölçek değişmez kalır.
III.Açıların değişimi açı kollarının doğrultusuna bağlıdır.
Yukarıda "İki Boyutlu Affin Dönüşümü" ile ilgili verilen bilgilerden hangisi veya hangileri doğrudur?

Yalnız I

I-II

I-III

II-III

I-II-III

Açıklama:

Bu dönüşümde koordinat eksenleri yönündeki ölçekler aynı değildir.

Doğru Cevap: D

Ünite 3

Soru 1

Ölçü kamerası, metrik kamera adı da verilen fotogrametrik kameralar nelerdir?

Fotoğraf makinası

Aksiyon kamerası

Kamera

Cep telefonu

Kuantum kamera

Açıklama:

Ölçü kamerası, metrik kamera adı da verilen fotogrametrik kameralar genel olarak bir fotoğraf makinasıdır.

Doğru Cevap: A

Soru 2

Aşağıdakilerden hangisine monokromatik ışık sebep olmaz?

Kromatik Aberasyon

Küresel Aberasyon

Koma

Astigmatizm

Distorsiyon

Açıklama:

Kromatik aberasyon, monokromatik ışığın sebep olduğu Seidel’in beş aberasyonundan farklıdır.

Doğru Cevap: A

Soru 3

Optik eksenin dışınndaki noktalardan gelen ışınların neden olduğu ve nokta olarak görünmesi gereken ışınlar kuyruk şeklinde gösteren aberasyona ne ad verilir?

Küresel aberasyon

Koma

Astigmatizm

Görüntü alanının eğriliği

Distorsiyon

Açıklama:

Optik eksenin dışındaki noktalardan gelen ışınların neden olduğu aberasyona koma adı verilir.

Doğru Cevap: B

Soru 4

Optik eksene eğik gelen ışınların farklı kırılma indisli yüzeylere gelip farklı biçimde kırılmalarına ne ad verilir?

Distorsiyon

Görüntü alanının eğriliği

Astigmatizm

Koma

Küresel aberasyon

Açıklama:

Optik eksene eğik gelen ışınların farklı kırılma indisli yüzeylere gelip farklı biçimde kırılmalarına distorsiyon adı verilir.

Doğru Cevap: A

Soru 5

Optik eksenin dışındaki noktadan gelen ışığın etkilendiği abresyon türü hangisidir?

Astigmatizm

Görüntü alanının eğriliği

Distorsiyon

Küresel Aberasyon

Kromatik Aberasyon

Açıklama:

Optik eksenin dışındaki noktadan gelen ışığın etkilendiği abresyon türü astigmatizmdir.

Doğru Cevap: A

Soru 6

Fotoğrafın çekilebilmesi için hangisi kesinlikle gereklidir?

Güneş

Cisim

Karanlık

Işık

Açıklama:

Fotoğrafın çekilebilmesi için herhangi bir kaynaktan gelen ışık şarttır.

Doğru Cevap: E

Soru 7

İnsan gözünün en duyarlı olduğu dalga boyu nedir?

250nm

350nm

450nm

550nm

650nm

Açıklama:

İnsan gözünün en duyarlı olduğu dalga boyu 550nm'dir.

Doğru Cevap: D

Soru 8

Dalga boyu en az olan aşağıdakilerden hangisidir ?

Kırmızı

Yeşil

Mavi

Mor

beyaz

Açıklama:

Kırmızı rengin dalga boyu en azdır.

Doğru Cevap: A

Soru 9

Aşağıdaki renklerden hangisinin frekansı en azdır?

Kırmızı

Mor

Siyah

Beyaz

Yeşil

Açıklama:

Kırmızı rengin frekansı en azdır.

Doğru Cevap: A

Soru 10

Aşağıdakilerden hangisinin frekansı en yüksektir?

Kızılötesi

Mikrodalga

Görünür ışık

Mor ötesi

Gama ışını

Açıklama:

Gama ışınının frekansı en yüksektir.

Doğru Cevap: E

Soru 11

Aşağıdakilerden hangisi optik sistemdeki bazı kusurlardan dolayı nesnelerin görüntülerinde oluşan bozulmalara verilen isimdir?

Aberasyon

Tayf

Kalibrasyon

Elektromanyetik Spektrum

Duyarlık

Açıklama:

Aberasyon, optik sistemdeki bazı kusurlardan dolayı nesnelerin görüntülerinde oluşan bozulmalara denir.

Doğru Cevap: A

Soru 12

Aşağıdakilerden hangisi Seidel'in beş aberasyonundan biri değildir?

Koma

Astigmatizm

Distorsiyon

Görüntü alanının eğriliği

Kromatik aberasyon

Açıklama:

Doğru Cevap: E

Soru 13

I. Seidel’in beş aberasyonundan farklıdır.
II. Farklı dalga boyuna sahip ışınların optik izdüşüm sonunda farklı yerlerde oluşumları sonucu keskinliği kaybolur ve renkler yayılır.
III. Hatanın etkisini kaldırmak için belirli dalga boyuna sahip ışınları yutan filtreler kullanılır.
Yukarıda özellikleri verilen aberasyon tipi aşağıdakilerden hangisidir?

Küresel aberasyon

Kromatik aberasyon

Koma

Astigmatizm

Distorsiyon

Açıklama:

Kromatik aberasyon, monokromatik ışığın sebep olduğu Seidel’in beş aberasyonundan
farklıdır. Farklı dalga boyuna sahip ışınların optik izdüşüm sonunda farklı yerlerde
oluşmaları sonucu, şekillerin keskinliği kaybolur ve renkler yayılır. Hatanın
etkisini kaldırmak için belirli dalga boyuna sahip ışınları yutan filtreler kullanılır.

Doğru Cevap: B

Soru 14

Aşağıdakilerden hangisi nesnelerden yansıyan ışığın, ışığa duyarlı bir katman veya elektronik sensörlerin üzerine düşürülmesi sonucunda kamera yardımıyla kaydedilmiş bir görüntü olarak tanımlanan kavramdır?

Distorsiyon

Aberasyon

Fotoğraf

Kalibrasyon

Objektifin ayırma gücü

Açıklama:

Fotoğraf, nesnelerden yansıyan ışığın, ışığa duyarlı bir katman veya elektronik sensörlerin üzerine düşürülmesi sonucunda kamera yardımıyla kaydedilmiş bir görüntüdür.

Doğru Cevap: C

Soru 15

Aşağıdakilerden hangisi fotoğraf film ve kağıtlarında, görüntünün oluşturulabilmesi için kullanılan ve gümüş tuzlarından oluşan ışığa karşı duyarlı maddelerin oluşturduğu bir katmandır?

Tayf

Distorsiyon

Banyo

Emülsiyon

Aberasyon

Açıklama:

Emülsiyon, fotoğraf film ve kağıtlarında, görüntünün oluşturulabilmesi için kullanılan ve gümüş tuzlarından oluşan ışığa karşı duyarlı maddelerin oluşturduğu bir katmandır.

Doğru Cevap: D

Soru 16

Aşağıdakilerden hangisi pozlanmış emülsiyonda oluşan gizli görüntünün kalıcı hale getirilmesine verilen isimdir?

Duyarlık

Kararma

Banyo

Geçirgenlik

Pozlanma

Açıklama:

Pozlanmış emülsiyonda oluşan gizli görüntü banyo işlemleri sonunda kalıcı bir görüntü biçimine dönüşür.

Doğru Cevap: C

Soru 17

I. Saptama Banyosu
II. Yıkama ve Kurutma
III. Geliştirme Banyosu
IV. Durdurma Banyosu
Siyah/Beyaz fotoğraf malzemelerinin banyo işlemlerinin doğru sıralanışı aşağıdakilerden hangisinde verilmiştir?

I, II, III, IV

I, III, II, IV

III, II, IV, I

II, IV, III, I

III, IV, I, II

Açıklama:

Siyah/Beyaz fotoğraf malzemelerinin banyo işlemleri şu aşamalardan oluşur:
1. Geliştirme Banyosu
2. Durdurma Banyosu
3. Saptama Banyosu
4. Yıkama ve Kurutma

Doğru Cevap: E

Soru 18

Aşağıdakilerden hangisi birim zamanda emülsiyona gelen toplam ışık enerjisine göre geçen ışık miktarını ifade eder?

Optik yoğunluk

Geçirgenlik

Duyarlık

Matlık

Pozlanma

Açıklama:

Geçirgenlik, birim zamanda emülsiyona gelen toplam ışık enerjisine göre geçen ışık miktarıdır.

Doğru Cevap: B

Soru 19

Aydınlatma ile birlikte yoğunluğun artması durumunda fotoğraf malzemesine verilen isim aşağıdakilerden hangisidir?

Negatif

Gamma

Gren

Filtre

Kızılötesi film

Açıklama:

Aydınlatma ile birlikte yoğunluğun artması durumunda fotoğraf malzemesine negatif denir.

Doğru Cevap: A

Soru 20

Aşağıdakilerden hangisi emülsiyondaki gümüş tuzu taneciklerinin her birine verilen addır?

Gamma

Filtre

Kızılötesi

Gren

Poz

Açıklama:

Gren, emülsiyondaki gümüş tuzu taneciklerinin her birine verilen addır.

Doğru Cevap: D

Soru 21

Aşağıdakilerden hangisi fotogrametrinin temellerinden biri değildir?

Matematiksel

Geometrik

Coğrafik

Fotoğrafik

Optik

Açıklama:

Fotogrametri matematiksel, geometrik, optik ve fotografik temeller olmak üzere 4 temel başlıkta incelenir.
Doğru yanıt C'dir.

Doğru Cevap: C

Soru 22

Verilen şekil aşağıdakilerden hangisini ifade eder?

Kamera objektifi

Nesne ve görüntü ilişkisi

Küresel aberasyon

Koma ve kromatik aberasyon

Görüntü alanının eğriliği

Açıklama:

Objektiften a uzaklığında bulunan bir nesnenin net görüntüsü, yine objektiften itibaren c uzaklığında olan bir düzlemde oluşur. Bu durum eşitlik şekilde verilen mercek denklemine göre ifade edilebilir:

Doğru yanıt B'dir.

Doğru Cevap: B

Soru 23

Aşağıdakilerden hangisi fotogrametrik kameralarda kullanılan mercek sistemlerine dair doğru bir ifadedir?
I. Çok sayıda merceğin bir araya getirilmesi ile oluşturulmuş sistemlerdir. II. Geometrik olarak bir nokta şeklinde düşünülen izdüşüm merkezi vardır. III. Işının optik eksenle yaptığı açının çıktıktan sonra da aynı kalması koşulu izdüşüm merkezi açısından önemlidir.

Yalnız I

Yalnız II

Yalnız III

I ve II

I ve III

Açıklama:

Fotogrametrik kameralarda kullanılan mercek sistemleri ok sayıda merceğin bir araya getirilmesi ile oluşturulmuş sistemlerdir. Geometrik olarak bir nokta şeklinde düşünülen izdüşüm merkezi yerine, biri nesne, diğeri fotoğraf uzayında olmak üzere iki izdüşüm merkezi vardır. Bu iki noktanın tek bir izdüşüm merkezi olarak alınmasında, ışının optik eksenle yaptığı açının çıktıktan sonra da aynı kalması koşulu ile hiçbir sakınca yoktur. Bu durumda II. maddede verilen ifade doğru değilken, I ve III. maddelerdeki ifadeler doğrudur. Doğru yanıt E'dir.

Doğru Cevap: E

Soru 24

Aşağıdakilerden hangisi/hangileri mercek kusurlarındandır?
I. Elektromanyetik spektrum
II. Küresel aberasyon
III. Astigmatizm

I, II ve III

I ve II

II ve III

Yalnız II

Yalnız III

Açıklama:

Elektromanyetik spektrum bir mercek kusuru değil, fotogrametrinin fotografik temellerindendir. Doğru yanıt C'dir.

Doğru Cevap: C

Soru 25

Mercek sistemi tarafından kırılan ışın görüntüde çeşitli kusurlara neden olur. Bu kusurlar aberasyon olarak adlandırılır. Aberasyonun bilinen 5 yaygın tipi, Seidel’in beş aberasyonudur.
Aşağıdakilerden hangisi Seidel'in beş aberasyonundan biri değildir?

Görüntü alanının eğriliği

Kromatik aberasyon

Distorsiyon

Koma

Astigmatizm

Açıklama:

Mercek sistemi tarafından kırılan ışın görüntüde çeşitli kusurlara neden olur. Bu kusurlar aberasyon olarak adlandırılır. Aberasyonun bilinen 5 yaygın tipi, monokromatik aberasyon olarak da ifade edilen Seidel’in beş aberasyonudur.
1. Küresel aberasyon
2. Koma
3. Astigmatizm
4.Görüntü alanının eğriliği
5. Distorsiyon
Kromatik aberasyon, monokromatik ışığın sebep olduğu Seidel’in beş aberasyonundan farklıdır.
Doğru yanıt B'dir.

Doğru Cevap: B

Soru 26

Şekilde gösterilen mercek kusuru aşağıdakilerden hangisidir?

Küresel aberasyon

Koma

Distorsiyon

Görüntü alanının eğriliği

Astigmatizm

Açıklama:

Doğru yanıt A'dır.

Doğru Cevap: A

Soru 27

Çapsal mercek distorsiyonu aşağıdaki eşitliklerden hangisiyle ifade edilir?

Açıklama:

Polinomsal bir fonksiyon olarak çapsal mercek distorsiyonu aşağıdaki eşitlikle ifade edilir:

Doğru yanıt C'dir.

Doğru Cevap: C

Soru 28

Fotoğraf kayıt ortamını gösteren şekilde

ile verilen alan neyin karşılığıdır?

Koruyucu tabaka

Taşıyıcı

Emülsiyon

Filtre

Işık yutucu

Açıklama:

Doğru yanıt B'dir.

Doğru Cevap: B

Soru 29

Farklı fotoğraf malzemelerinin farklı dalga boylarına duyarlı
lıkları vardır. Verilen grafikte bunlardan hangisi gösterilmiştir?

Ortokromatik

Pankromatik

Renkli kızılötesine duyarlı

Kızılötesi renkli

Renkli

Açıklama:

Doğru yanıt E'dir.

Doğru Cevap: E

Soru 30

Verilen eşitlik aşağıdakilerden hangisine aittir?

Opasite (matlık)

Geçirgenlik (saydamlık)

Kararma

Pozlanma

Gamma

Açıklama:

Geçirgenliğin tersi matlık (opasite)dir. Matlık O ile gösterilir.

Doğru yanıt A'dır.

Doğru Cevap: A

Soru 31

Aşağıdakilerden hangisi Seidel'in beş aberasyonundan biri değildir?

Kromatik Aberasyon

Küresel Aberasyon

Koma

Astigmatizm

Distorsiyon

Açıklama:

Aberasyonun bilinen 5 yaygın tipi, monokromatik aberasyon olarak da ifade edilen Seidel’in beş aberasyonudur.
1. Küresel aberasyon
2. Koma
3. Astigmatizm
4. Görüntü alanının eğriliği
5. Distorsiyon
Kromatik aberasyon, monokromatik ışığın sebep olduğu Seidel’in beş aberasyonundan farklıdır.

Doğru Cevap: A

Soru 32

Hangi uygulamayla koma kusurunun azaltılması sağlanabilir?

Merceklerin uygun kombinasyonlarıyla

Diyaframın kısılmasıyla

Kameranın geometrik kalibrasyonu ile

Özel hedef levhaları ile

Işınları yutan filtreler ile

Açıklama:

Diyaframın kısılmasıyla koma kusuru etkisi azaltılabilmektedir.

Doğru Cevap: B

Soru 33

Optik eksene eğik gelen ışınların farklı kırılma indisli yüzeylere gelip farklı biçimde kırılması hatası aşağıdakilerden hangisidir?

Koma

Astigmatizm

Distorsiyon

Küresel Aberasyon

Görüntü Alanının Eğriliği

Açıklama:

Optik eksene eğik gelen ışınların farklı kırılma indisli yüzeylere gelip farklı biçimde kırılmasına distorsiyon denmektedir.

Doğru Cevap: C

Soru 34

Aşağıdaki seçeneklerden hangisinde analog fotoğraf elde ediniminin sırası doğru verilmiştir?

Işığa duyarlı sensörlerle ışığın kimyasal olarak kayıt edilmesi--radyometrik yoğunluk değerine dönüştürülmesi-elektriksel yük üretilmesi

Işığa duyarlı sensörlerle ışığın kimyasal olarak kayıt edilmesi-elektriksel yük üretilmesi-radyometrik yoğunluk değerine dönüştürülmesi

Emülsüyonla ışığın kimyasal olarak kayıt edilmesi-kararma derecelerine göre kayıt yapılması-ışığa duyarlı maddenin yayılması

Emülsüyonla ışığın kimyasal olarak kayıt edilmesi-ışığa duyarlı maddenin yayılması-kararma derecelerine göre kayıt yapılması

Işığa duyarlı sensörlerle ışığın kimyasal olarak kayıt edilmesi-ışığa duyarlı maddenin yayılması-kararma derecelerine göre kayıt yapılması

Açıklama:

Işığın kimyasal olarak kayıt edilmesi, emülsiyon adı verilen ışığa duyarlı bir tabaka yardımıyla gerçekleştirilir. Işığa duyarlı madde, film, kart ve cam gibi fotoğraf altlıklarının üzerine yayılmıştır.Bu madde üzerine düşen ışık miktarına bağlı olarak etkilenir.Işığın geldiği noktalarda farklı kararma dereceleri ile kayıt yapılmış olur.Bu şekilde elde edilen fotoğrafa analog fotoğraf ya da film tabanlı fotoğraf denilmektedir. Doğru yanıt D seçeneğidir.

Doğru Cevap: D

Soru 35

İnsan gözünün en duyarlı olduğu dalga boyu kaç nanometredir?

750 nm

700 nm

650 nm

600 nm

550 nm

Açıklama:

İnsan gözü elektromanyetik spektrumda görünür ışık bölgesine duyarlıdır. İnsan gözünün en duyarlı olduğu
dalga boyu 550 nm'dir.

Doğru Cevap: E

Soru 36

Fotoğraf film ve kâğıtlarında, görüntünün oluşturulabilmesi için kullanılan ve gümüş tuzlarından oluşan ışığa karşı duyarlı maddelerin oluşturduğu katmana verilen isim aşağıdakilerden hangisidir?

Koruyucu tabaka

Taşıyıcı

Işık yutucu

Sarı filtre

Emülsiyon

Açıklama:

Emülsiyon, fotoğraf film ve kâğıtlarında, görüntünün oluşturulabilmesi için kullanılan ve gümüş tuzlarından oluşan ışığa karşı duyarlı maddelerin oluşturduğu bir katmandır.

Doğru Cevap: E

Soru 37

Aşağıdaki seçeneklerden hangisinde renkli emülsiyon katmanlarının sıralaması doğru bir şekilde verilmiştir?

Koruyucu tabaka-maviye duyarlı emülsiyon-sarı filtre-kırmızıya duyarlı emülsiyon-yeşile duyarlı emülsiyon-taşıyıcı-ışık yutucu

Koruyucu tabaka-sarı filtre-maviye duyarlı emülsiyon-kırmızıya duyarlı emülsiyon-yeşile duyarlı emülsiyon-taşıyıcı-ışık yutucu

Koruyucu tabaka-maviye duyarlı emülsiyon-taşıyıcı-sarı filtre-yeşile duyarlı emülsiyon-kırmızıya duyarlı emülsiyon-ışık yutucu

Koruyucu tabaka-maviye duyarlı emülsiyon-sarı filtre-yeşile duyarlı emülsiyon-kırmızıya duyarlı emülsiyon-taşıyıcı-ışık yutucu

Koruyucu tabaka-maviye duyarlı emülsiyon-sarı filtre-yeşile duyarlı emülsiyon-taşıyıcı-kırmızıya duyarlı emülsiyon-ışık yutucu

Açıklama:

Renkli emülsiyon katmanları şu sıralamayla dizilir:
Koruyucu tabaka
Maviye duyarlı emülsiyon
Sarı filtre
Yeşile duyarlı emülsiyon
Kırmızıya duyarlı emülsiyon
Taşıyıcı
Işık yutucu

Doğru Cevap: D

Soru 38

Işığa duyarlı malzeme tarafından toplanan enerji miktarına ne ad verilir?

Geçirgenlik

Matlık

Pozlanma

Kararma

Gamma

Açıklama:

Işığa duyarlı malzeme tarafından toplanan enerji miktarına pozlanma denir.

Doğru Cevap: C

Soru 39

Aşağıdakilerden hangisi her filmin ayırma gücünün birbirinden değişiklik göstermesinin nedenlerinden biri değildir?

Poz süresi

Çizgi sayısı

Objektifin netlik ayarı

Filmin banyo koşulları

Kontrastlık derecesi

Açıklama:

Her filmin ayırma gücü değişiktir. İnce grenli filmlerin ayırma güçleri daha yüksektir. Ayırma gücü, objektifin ayırma gücü ile poz süresi, objektifin netlik ayarı, filmin banyo koşulları, fotoğrafı çekilen objenin veya hedefin kontrastlık derecesi ile çok yakından ilgilidir. Ayrıca hava fotogrametrisinde görüntü yürümesi de ayırma gücünü olumsuz etkiler.

Doğru Cevap: B

Soru 40

Kızılötesi filmlerin duyarlı oldukları dalga boyu en çok kaç µ'dır?

850 µ

800 µ

750 µ

700 µ

650 µ

Açıklama:

Dalga boyu 850 µ’ye kadar olan kızılötesi ışınlara duyarlı
filmler yapılabilmektedir.

Doğru Cevap: A

Soru 41

Mercek sistemi tarafından kırılan ışının görüntüde neden olduğu kusurlara ne ad verilir?

Aberasyon

Kalibrasyon

Emülsiyon

Gamma

Polarisazyon

Açıklama:

Mercek sistemi tarafından kırılan ışın görüntüde çeşitli kusurlara neden olur. Bu kusurlar aberasyon olarak adlandırılır.

Doğru Cevap: A

Soru 42

Aşağıdakilerden hangisi "küresel aberasyon"un tanımıdır?

Noktaların görüntü düzlemindeki kenar üzerinde karşılık gelmesidir.

Dar açı oluşturacak şekilde gelen ışınların iki ayrı yüzeyde görüntü
oluşturmasıdır.

Optik eksenin dışındaki noktalardan gelen ışınların neden olduğu aberasyondur.

Optik eksene paralel gelen ışınların odak düzleminde tek bir noktada odaklanmaması, optik eksene paralel gelen ışınların uzakta kesişmesidir.

Farklı dalga boyuna sahip ışınların optik izdüşüm sonunda farklı yerlerde
oluşmaları sonucu şekillerin keskinliğinin kaybolması ve renkler yayılmasıdır.

Açıklama:

Küresel yüzeye sahip merceklerde, optik eksene paralel gelen ışınlar odak düzleminde tek bir noktada odaklanmaz. Bazıları odağın gerisinde, bazıları da odağın ilerisinde kesişir. Optik eksene yakın gelen ışınlar uzakta kesişirler. Bu kusur küresel aberasyon olarak adlandırılır.

Doğru Cevap: D

Soru 43

Optik eksene eğik gelen ışınların farklı kırılma indisli yüzeylere gelip farklı biçimde kırılmalarına ne ad verilir?

Astigmatizm

Distorsiyon

Koma

Gamma

Gren

Açıklama:

Optik eksene eğik gelen ışınların farklı kırılma indisli yüzeylere gelip farklı biçimde kırılmalarıdır. Bir P noktasından gelen ışınların kamera ekseni ile τ açısı yaparken kamera objektif sistemindeki kusurlardan dolayı fotoğraf uzayında τ' açısı yaparak çıkacaktır. Sonuç olarak P noktasının görüntüsü (P') noktası yerine olması gerekenden ∆r kadar farklı bir konumda P' noktasında oluşacaktır. Bu farka kamera distorsiyon hatası denir.

Doğru Cevap: B

Soru 44

Gama ışınlarından radyo dalgalarına kadar bilinen tüm elektromanyetik dalgaları
içeren dizilime ne ad verilir?

Gamma

Fotoğraf Emülsiyonları

Elektromanyetik spektrum

Duyarlık

Distorsiyon

Açıklama:

Elektromanyetik enerji, dalga hareketi ile yayılır. Elektromanyetik spektrum (tayf) gama ışınlarından radyo dalgalarına kadar bilinen tüm elektromanyetik dalgaları içeren dizilimdir. Diğer bir ifade ile dalga boyu nanometrelerden kilometrelere kadar uzanan sürekli enerji ortamıdır.

Doğru Cevap: C

Soru 45

Aşağıdakilerden hangisi durağanlık, hareketsizlik hissi veren dengeli ve kararlı formlardır?

Koma

Küresel Aberasyon

Astigmatizm

Görüntü Alanının Eğriliği

Distorsiyon

Açıklama:

Koma, durağanlık, hareketsizlik hissi veren dengeli ve kararlı formlardır.

Doğru Cevap: A

Soru 46

Aşağıdakilerden hangisi optik eksene yakın gelen ışınlar uzakta kesişirler. Bu kusur ne olarak adlandırılır?

Koma

Küresel Aberasyon

Astigmatizm

Görüntü Alanının Eğriliği

Distorsiyon

Açıklama:

Küresel Aberasyon, Optik eksene yakın gelen ışınlar uzakta kesişirler. Bu kusur ne olarak adlandırılır.

Doğru Cevap: B

Soru 47

Aşağıdakilerden hangisi dar açı oluşturacak şekilde gelen ışınlar iki ayrı yüzeyde görüntü oluştururlar?

Koma

Küresel Aberasyon

Astigmatizm

Görüntü Alanının Eğriliği

Distorsiyon

Açıklama:

Astigmatizm, dar açı oluşturacak şekilde gelen ışınlar iki ayrı yüzeyde görüntü oluştururlar.

Doğru Cevap: C

Soru 48

Aşağıdakilerden hangisi küresel aberasyon, koma ve astigmatizme benzemez, noktalar nokta olarak görünür fakat odak noktası karşı tarafta görüntü merkezine karşılık gelmez ve görüntü düzlemindeki kenar üzerindedir?

Koma

Küresel Aberasyon

Astigmatizm

Görüntü Alanının Eğriliği

Distorsiyon

Açıklama:

Görüntü Alanının Eğriliği, küresel aberasyon, koma ve astigmatizme benzemez, noktalar nokta olarak görünür fakat odak noktası karşı tarafta görüntü merkezine karşılık gelmez ve görüntü düzlemindeki kenar üzerindedir.

Doğru Cevap: D

Soru 49

Aşağıdakilerden hangisi optik eksene eğik gelen ışınların farklı kırılma indisli yüzeylere gelip farklı biçim de kırılmalarıdır?

Koma

Küresel Aberasyon

Astigmatizm

Görüntü Alanının Eğriliği

Distorsiyon

Açıklama:

Distorsiyon, optik eksene eğik gelen ışınların farklı kırılma indisli yüzeylere gelip farklı biçim de kırılmalarıdır.

Doğru Cevap: E

Soru 50

Aşağıdakilerden hangisi fotogrametrik kameraların teknik özelliklerini ve gerekli parametreleri içeren raporlara denir?

Kalibrasyon Raporları

Fotoğraf

Tayf

Emülsiyon

Duyarlık

Açıklama:

fotogrametrik kameraların teknik özelliklerini ve gerekli parametreleri içeren raporlara, Kalibrasyon Raporları denir.

Doğru Cevap: A

Soru 51

Aşağıdakilerden hangisi nesnelerden yansıyan ışığın, ışığa duyarlı bir katman ve ya elektronik sensörlerin üzerine düşürülmesi sonucunda kamera yardımıyla kaydedilmiş bir görüntüdür?

Kalibrasyon Raporları

Fotoğraf

Tayf

Emülsiyon

Duyarlık

Açıklama:

Fotoğraf, nesnelerden yansıyan ışığın, ışığa duyarlı bir katman ve ya elektronik sensörlerin üzerine düşürülmesi sonucunda kamera yardımıyla kaydedilmiş bir görüntüdür.

Doğru Cevap: B

Soru 52

Aşağıdakilerden hangisi gama ışınlarından radyo dalgalarına kadar bilinen tüm elektromanyetik dalgaları içeren dizilimdir?

Kalibrasyon Raporları

Fotoğraf

Tayf

Emülsiyon

Duyarlık

Açıklama:

Tayf, gama ışınlarından radyo dalgalarına kadar bilinen tüm elektromanyetik dalgaları içeren dizilimdir.

Doğru Cevap: C

Soru 53

Aşağıdakilerden hangisi fotoğraf film ve kâğıtlarında, görüntünün oluşturulabilmesi için kullanılan ve gümüş tuzlarından oluşan ışığa karşı duyarlı maddelerin oluşturduğu bir katmandır?

Kalibrasyon Raporları

Fotoğraf

Tayf

Emülsiyon

Duyarlık

Açıklama:

Doğru Cevap: D

Soru 54

Aşağıdakilerden hangisi fotoğraf malzemesinin üzerine düşen ışınım enerjisine reaksiyon gösterebilme yeteneğine denir?

Kalibrasyon Raporları

Fotoğraf

Tayf

Emülsiyon

Duyarlık

Açıklama:

Duyarlık, fotoğraf malzemesinin üzerine düşen ışınım enerjisine reaksiyon gösterebilme yeteneğine denir.

Doğru Cevap: E

Soru 55

Fotoğraf, film ve kağıtlarında, görüntünün oluşturulabilmesi için kullanılan ve gümüş tuzlarından oluşan ışığa karşı duyarlı maddelerin oluşturduğu katman aşağıdakilerden hangisidir?

Sensör

Gamma

Diyafram

Aberasyon

Emülsiyon

Açıklama:

Emülsiyon, fotoğraf, film ve kağıtlarında, görüntünün oluşturulabilmesi için kullanılan ve gümüş tuzlarından oluşan ışığa karşı duyarlı maddelerin oluşturduğu bir katmandır.

Doğru Cevap: E

Soru 56

Siyah/Beyaz fotoğraf malzemelerinin banyo işlem adımları aşağıdakilerden hangisinde doğru sıralanmıştır?

Geliştirme-Durulama-Saptama-Yıkama ve Kurutma

Geliştirme-Saptama-Durulama-Yıkama ve Kurutma

Saptama-Geliştirme-Durulama-Yıkama ve Kurutma

Durulama-Yıkama ve Kurutma-Saptama-Geliştirme

Yıkama ve Kurutma-Durulama-Saptama-Geliştirme

Açıklama:

Siyah/Beyaz fotoğraf malzemelerinin banyo işlemleri aşağıdaki adımlardan oluşmaktadır.
1. Geliştirme Banyosu
2. Durdurma Banyosu
3. Saptama Banyosu
4. Yıkama ve Kurutma

Doğru Cevap: A

Soru 57

Fotoğraf malzemesinin üzerine düşen ışınım enerjisine reaksiyon gösterebilme yeteneğine ne ad verilir?

Geçirgenlik

Duyarlılık

Pozlama

Matlık

Kararma

Açıklama:

Fotoğraf malzemesinin üzerine düşen ışınım enerjisine reaksiyon gösterebilme yeteneğine duyarlık denir.

Doğru Cevap: B

Soru 58

Birim zamanda emülsiyona gelen toplam ışık enerjisine göre geçen ışık miktarı aşağıdakilerden hangisidir?

Geçirgenlik

Pozlama

Kararma

Matlık

Duyarlık

Açıklama:

Geçirgenlik, birim zamanda emülsiyona gelen toplam ışık enerjisine göre geçen ışık miktarıdır.

Doğru Cevap: A

Soru 59

Bir emülsiyonun ne kadar yumuşak, ya da ne kadar sert çalıştığını gösteren ölçüt aşağıdakilerden hangisidir?

Gren

Ayırma gücü

Gamma

Bağıl açıklık

Filtre etkeni

Açıklama:

Gamma, bir emülsiyonun ne kadar yumuşak, ya da ne kadar sert çalıştığını
gösteren bir ölçüttür.

Doğru Cevap: C

Soru 60

Film düzlemine düşürülecek ışığın niteliğini kontrol etmek amacıyla objektifin
önüne takılan cam, plastik veya jelatinden yapılmış nesnelere ne ad verilir?

Objektif

Duyarlık

Açıklık

Diyafram

Filtre

Açıklama:

Filtreler, film düzlemine düşürülecek ışığın niteliğini kontrol etmek amacıyla objektifin önüne tak›lan cam, plastik veya jelatinden yapılmış nesnelerdir. Fotoğrafçılıkta filtreler, sis ve pusun neden olduğu saçılmanın etkisini azaltmak, parıldamayı önlemek vb. amaçlar için kullanılır.

Doğru Cevap: E

Soru 61

Keskinliğin azalmasına ve bulanık noktalara neden olan aberasyon hangisidir?

Astigmatizm

Kromatik aberasyon

Küresel aberasyon

Görüntü alanının eğriliği

Koma

Açıklama:

Dar açı oluşturacak şekilde gelen ışınların iki ayrı yüzeyde görüntü oluşturduğu astigmatizm, keskinliğin azalmasına ve bulanık noktalara neden olur.

Doğru Cevap: A

Soru 62

"Emülsiyondaki gümüş tuzu taneciklerinin her birine verilen addır."Verilen tanım aşağıdaki kavramlardan hangisine aittir?

Ayırma Gücü

Gren

Gamma

Pozlanma

Matlık

Açıklama:

Emülsiyondaki gümüş tuzu taneciklerinin her birine verilen addır.Gümüş
tuzu tanecikleri ışıklandırılıp geliştirildikten sonra siyah metalik gümüş zerreciklere
dönüşerek görüntüyü oluştururlar.

Doğru Cevap: B

Soru 63

İnsan gözünün en duyarlı olduğu dalga boyu ne kadardır?

350 nm

400 nm

450 nm

500 nm

550 nm

Açıklama:

İnsan gözünün en duyarlı olduğu dalga boyu 550 nm dir.

Doğru Cevap: E

Soru 64

Aşağıda verilen dalga boylardan göümüzle hangisine görebilmekteyiz?

NIR

SWIR

Radyo

Yeşil

Gama

Açıklama:

Yeşil dalga boylunu göümüzle görebilmekteyiz.

Doğru Cevap: D

Ünite 4

Soru 1

Yükseklik farkları ölçeğin değişmesine neden olur. Yukarıdaki şekle göre P noktasının ölçek katsayısının hesaplanışı aşağıdaki seçeneklerden hangisinde doğru olarak verilmiştir?

(h-∆h)/c

h/c

c/h

hc/∆h

∆h/hc

Açıklama:

Şekilde görüleceği gibi yükseklik farkları ölçeğin değişmesine neden olur. Şekle göre P ve Q noktasının ölçek katsayıları ayrı ayrı hesaplanabilir. P için bu denklem şu şekildedir;
m_r(P)=(h-∆h)/c
Doğru yanıt A seçeneğidir.

Doğru Cevap: A

Soru 2

Yerden yüksekliği 350 km olan bir yapay uyduda, asal uzaklığı 40.1 cm ve fotoğraf boyutları 23 cm x 23 cm olan hava kamerası ile çekilen düşey bir fotoğrafın ölçeğini bulunuz.

1/872.000

1/873.000

1/874.000

1/875.000

1/876.000

Açıklama:

m_r=h/c=350.000m/0.401m=872.818
Yaklaşık ölçek: M_{r=1/mr ~1/873.000' tür. Doğru yanıt B seçeneğidir.}

Doğru Cevap: B

Soru 3

Bir kolonda ard arda gelen iki fotoğrafın ortak alanına verilen isim aşağıdaki seçeneklerden hangisinde doğru olarak verilmiştir?

Blok

Bindirme alanı

İleri bindirme

Enine bindirme

Yan bindirme

Açıklama:

Bir kolonda ard arda gelen iki fotoğrafın ortak alanına boyuna bindirme ya da ileri bindirme denir. Doğru yanıt C seçeneğidir.

Doğru Cevap: C

Soru 4

Asal uzaklığı 160 mm ve fotoğraf boyutları 23 cm x 23 cm olan bir kamera ile %70 boyuna %10 enine örtü oranı ile 1/18 000 ölçeğinde fotoğraflar çekilecektir. Buna göre iki kolon arasındaki uzaklığın hesaplanmasıyla elde edilen sonuç aşağıdaki seçeneklerden hangisinde doğru olarak verilmiştir?

3723

3724m

3725m

3726m

3727m

Açıklama:

İki kolon ekseni arasındaki uzaklık A=m_rs(1-q) formülü yardımıyla hesaplanır buna göre;
A=m_rs(1-q)=18.000x0.23(1-0,10)=3726m sonucu elde edilir. Doğru yanıt D seçeneğidir.

Doğru Cevap: D

Soru 5

Binoküler görme kaç santimetreden başlamaktadır?

19cm

18cm

17cm

16cm

15cm

Açıklama:

Binoküler görme 15 cm’den başlar belirli bir uzaklığa kadar devam eder.

Doğru Cevap: E

Soru 6

Aşağıdaki seçeneklerden hangisinde hava kameralarının özelliklerinden biri yanlış verilmiştir?

Metrik kameralardır.

Objektifleri çok sayıda mercekten oluşur.

İzdüşüm merkezinden geçen ışın sapmadan fotoğraf düzlemine ulaşır.

Genel olarak analog ve sayısal hava kameraları olarak iki gruba ayrılırlar.

Klasik hava kameralarında kamera distorsiyon hatası 6 mikrondan
daha küçüktür.

Açıklama:

Hava kameraları metrik kameralardır. Bunlara ölçü kameraları da denir. Hava kameralarının objektifleri, çok sayıda mercekten oluşan bir sistemdir. Bunlar hatasız sayılabilecek niteliktedir. İzdüşüm merkezinden geçen ışın, sapmadan fotoğraf düzlemine ulaşır. Klasik hava kameralarında kamera distorsiyon hatası 5 mikrondan daha küçüktür. Hava fotogrametrisinde kullanılan kameralar genel olarak analog hava kameraları ve sayısal hava kameraları olarak iki ana gruba ayırılır.

Doğru Cevap: E

Soru 7

Orta açılı kamera türünde asal uzaklığı 210 mm olan ve fotoğraf boyutları 23x23 olduğunda görüş açısı aşağıdakilerden hangisidir?

<50⁰

56⁰-60⁰

70⁰-75⁰

85⁰-90⁰

110⁰-130⁰

Açıklama:

Orta açılı kamera türünde asal uzaklığı 210 mm olan ve fotoğraf boyutları 23x23 olduğunda görüş açısı 70⁰-75⁰ olmaktadır.

Doğru Cevap: C

Soru 8

Aşağıdakilerden hangisi sayısal kamera sisteminin dezavantajlarından biridir?

Maliyeti düşürür.

Çok bantlı veri elde etmesinden dolayı görülemeyen detaylar farklı bantlarda görülebilir.

Görüntü kalitesinin iyi olması detayların belirlenmesini kolaylaştırır.

Veri hacmi oldukça fazladır.

Banyo ve tarama işlemleri ortadan kalkmıştır.

Açıklama:

Sayısal kamera sistemlerinin avantaj ve dezavantajları aşağıdaki şekilde ifade edilebilir.
Avantajları:
• Maliyeti düşürür.
• Çok bantlı veri elde etmesinden dolayı görülemeyen detaylar farklı bantlarda görülebilir.
• Görüntü kalitesinin iyi olması detayların belirlenmesini kolaylaştırır.
• Banyo ve tarama işlemleri ortadan kalkmıştır.
Dezavantajları:
• Veri hacmi oldukça fazladır.
• Daha fazla detay belirlenmesi değerlendirme süresini artırmıştır.
• Analog fotoğraflara göre arazide daha az alan kaplamasından dolayı daha fazla fotoğraf gereklidir. doğru yanıt D seçeneğidir.

Doğru Cevap: D

Soru 9

Fotoğraf ölçeğinin 45.000, harita ölçeğinin 50.000 olarak belirlendiği bir çalışmada büyütme oranı ne kadar olmalıdır?

0,6

0,9

1,3

2,0

2,8

Açıklama:

Fotoğraf ölçeğinin 45.000, harita ölçeğinin 50.000 olarak belirlendiği bir çalışmada büyütme oranı 0,9 olmalıdır.

Doğru Cevap: B

Soru 10

Hava fotoğraflarının çekiminde güneşin yükseklik açısı kaç dereceden büyük olmalıdır?

30^o

40^o

50^o

60^o

70^o

Açıklama:

Hava fotoğraflarının çekiminde güneşin yükseklik açısı 30^o'den büyük olamalıdır.

Doğru Cevap: A

Soru 11

Odak uzaklığı 600 mm olan bir kamera ile ortalama arazi yüzeyinden 2200 m yüksekliğinden düşey fotoğraflar çekilmiştir. Ortalama arazi yüzeyinden 400 m yüksekte olan P noktasında fotoğraf ölçeği kaçtır?

1/3000

1/300

1/4000

1/6000

1/100

Açıklama:

eşitliğinden yola çıkarak (2200-400)/0,6=3000 Ölçek 1/3000 olarak bulunur.

Doğru Cevap: A

Soru 12

Yerden yüksekliği 506 km olan bir yapay uyduda, asal uzaklığı 60,9 cm ve fotoğraf boyutları 24.1 cm x 24.1 cm olan hava kamerası ile çekilen düşey bir fotoğrafın yer yüzeyinde kapladığı alan (km² ) aşağıdakilerden hangisidir?

36100

40000

35000

45000

50000

Açıklama:

506000 m/0,609 m=830870 yaklaşık ölçek

Fotoğrafın bir kenarı 830000x0,241=200000m=200 km olarak bulunur. Öyleyse arazide 200 km x 200 km= 40000 km^{2lik bir alanı kapatır.}

Doğru Cevap: B

Soru 13

Aşağıdakilerden hangisi uçağın bir doğru çizgi boyunca çekmiş olduğu fotoğraflar topluluğuna verilen isimdir?

Blok

Kiriş

Kolon

Enine bindirme

Eksen

Açıklama:

Uçağın bir doğru çizgi boyunca çekmiş olduğu fotoğraflar topluluğuna kolon denir.

Doğru Cevap: C

Soru 14

Aşağıdakilerden hangisi sayısal kamera sistemlerinin dezavantajlarından biridir?

Maliyeti düşürür.

Banyo ve tarama işlemleri ortadan kalkmıştır.

Görüntü kalitesinin iyi olması detayların belirlenmesini kolaylaştırır.

Çok bantlı veri elde etmesinden dolayı görülemeyen detaylar farklı bantlarda görülebilir.

Veri hacmi oldukça fazladır.

Açıklama:

Veri hacminin oldukça fazla olması sayısal kamera sistemlerinin dezavantajlarındandır.

Doğru Cevap: E

Soru 15

Aşağıdakilerden hangisi fotogrametride α (alfa) açıklığı 60 derece dolayında olan kameralara verilen isimdir?

Dar açılı

Normal açılı

Orta açılı

Geniş açılı

Çok geniş açılı

Açıklama:

α (alfa) açıklığı 60 derece dolayında olan kameralar, fotogrametride uzun yıllardır kullanılmakta olan kameralar olduğu için bunlara normal açılı kameralar denir.

Doğru Cevap: B

Soru 16

Aşağıdakilerden hangisi fotoğraf ölçeklerinin belirlenmesinde rol oynayan faktörlerden biri değildir?

Model pafta ilişkisi

Alışkanlıklar

Haritalar

Sözleşmeler

Yönetmelikler

Açıklama:

Fotoğraf ölçeklerinin belirlenmesinde, model pafta ilişkisi, alışkanlıklar, daha
önceki uygulamalar, sözleşmeler ve yönetmelikler rol oynar.

Doğru Cevap: C

Soru 17

Aşağıdakilerden hangisi uçuş doğrultusunun seçiminde göz önünde bulundurulan faktörlerden biri değildir?

Arazinin engebe durumu

Proje alanının konumu

Proje alanının biçimi

Model pafta ilişkisi

Proje alanında egemen rüzgarlar

Açıklama:

Uçuş doğrultusunun seçiminde de aşağıdaki faktörler göz önünde tutulur:
• Arazinin engebe durumu,
• Proje alanın konumu; sözgelimi deniz kenarında ya da komşu ülkenin sınırlarına yakın oluşu gibi,
• Proje alanının biçimi; sözgelimi yol etüdü vb. bir çalışma yapılacaksa geçki boyunca fotoğraf çekilecektir.
• Önceden belirlenebiliyorsa proje alanındaki fotoğraf çekim zamanındaki egemen rüzgârlar.

Doğru Cevap: D

Soru 18

Aşağıdakilerden hangisi hava fotoğraflarının çekimi için bulunması gereken koşullardan biridir?

Bulutlu bir hava olması gerekir.

Kar örtüsü olması gerekir.

Güneşin yükseklik açısı 30^oden büyük olmalıdır.

İğne yapraklı ağaçların çok yoğun olduğu alanlarda yapılmalıdır.

Yaprakların yeşil olduğu mevsimlerde yapılmalıdır.

Açıklama:

Hava fotoğraflarınn çekimi için aşağıdaki koşulların olması gerekir:
• Bulutsuz ve güneşli bir hava olması gerekir.
• Kar örtüsü olmaması gerekir. Geniş yapraklı ağaçların çok yoğun olduğu
alanlarda, yaprakların oluşmadığı ya da döküldüğü mevsimlerde çekim
yapılmalıdır.
• Güneşin yükseklik açısı 30^o’den büyük olmalıdır.

Doğru Cevap: C

Soru 19

Aşağıdakilerden hangisinde orta formatlı kameraların görüntü boyutu doğru verilmiştir?

Görüntü boyutu 25 megapiksele kadar olanlar

Görüntü boyutu 40 megapiksele kadar olanlar

Görüntü boyutu 65 megapiksele kadar olanlar

Görüntü boyutu 80 megapiksele kadar olanlar

Görüntü boyutu 100 megapiksele kadar olanlar

Açıklama:

Günümüzde görüntü boyutu 25 megapiksele kadar olan kameralar küçük formatlı,80 megapiksele kadar olan kameralar orta formatlı ve 100 megapikselin üzerindeki kameralar da büyük formatlı kamera olarak sınıflandırılır.

Doğru Cevap: D

Soru 20

Uçağın bir doğru çizgi boyunca çekmiş olduğu ve birden fazla paralel kolonlardan oluşan fotoğraflar topluluğuna hangi isim verilmektedir?

Blok

Baz

Model

Yan bindirme

Boyuna bindirme

Açıklama:

Uçağın bir doğru çizgi boyunca çekmiş olduğu fotoğraflar topluluğuna kolon, birden fazla paralel kolonlardan oluşan fotoğraflar topluluğuna da blok denir.

Doğru Cevap: A

Soru 21

Binoküler görme ile ilgili aşağıdakilerden hangisi yanlıştır?

İki gözle görme anlamına gelir.

Nesneyi derinlikli olarak görmemizi sağlar.

3 boyutlu bir görüntüdür.

Tek gözle elde edilen görüntüde derinlik hissi olmaz.

Siyah - beyaz bir görüntüdür.

Açıklama:

Binoküler görme, “iki gözle görme” anlamına gelir. Binoküler görüntü, bize nesneyi derinlikli, yani 3-boyutlu olarak algılama olanağı sunar. Tek bir gözle elde edilen görüntüde bu derinlik hissi olmaz.

Doğru Cevap: E

Soru 22

Analog hava kameraları ile ilgili aşağıdakilerden hangisi doğru olarak erilmiştir?

Film kullanılmaz.

Fotoğraf banyosu işlemi ortadan kalkmıştır.

Arşivleme işlemi ortadan kalkmıştır.

Genellikle bir film bulunur.

Görüntüler bilgisayar ortamında saklanır.

Açıklama:

Analog hava kameralarında fotoğraf düzleminde genellikle bir film bulunur. Bir hava kamerası, kamera altlığı, kamera konisi ve magazin bölümlerinden oluşur. Kamera askı düzeni, kameranın uçağa oturduğu kısımdır. Uçağın titreşimlerini giderir. Kamera konisinde, objektif, odak düzlemi, diyafram, optratör ve filtre bulunur. Fotoğraf kenar bilgileri odak düzleminde yer alır. Magazin bölümü ise filmin bulunduğu kısımdır.

Doğru Cevap: D

Soru 23

Aşağıdakilerden hangisi sayısal kamera sisteminin dezavantajlarındandır?

Maliyeti düşürür.

Veri hacmi fazladır.

Banyo ve tarama işlemi ortadan kalkmıştır.

İyi görüntü kalitesinden dolayı detaylar belirgindir.

Çok bantlı veri elde edilir.

Açıklama:

Sayısal kamera sistemlerinin avantaj ve dezavantajları aşağıdaki şekilde ifade
edilebilir.
Avantajlar:
• Maliyeti düşürür.
• Çok bantlı veri elde etmesinden dolay görülemeyen detaylar farklı bantlarda
görülebilir.
• Görüntü kalitesinin iyi olması detayların belirlenmesini kolaylaştırır.
• Banyo ve tarama işlemleri ortadan kalkmıştır.
Dezavantajları:
• Veri hacmi oldukça fazladır.
• Daha fazla detay belirlenmesi de.erlendirme süresini artırmıştır.
• Analog fotoğraflara göre arazide daha az alan kaplamasından dolayı daha
fazla fotoğraf gereklidir.

Doğru Cevap: B

Soru 24

Aşağıdakilerden hangisi uçuş doğrultusu seçiminde göz önünde bulundurulan faktörlerden değildir?

Arazinin engebe durumu

Çekim zamanındaki rüzgar durumu

Hava muhalefeti

Proje alanının biçimi

Proje alanının konumu

Açıklama:

Uçuş doğrultusu seçiminde göz önünde bulundurulan faktörler, Proje alanının konumu, rüzgarın durumu, alanın biçimi ve arazinin engebe durumu göz önünde bulundurularak yapılır.

Doğru Cevap: C

Soru 25

Aşağıdakilerden hangisi hava fotoğrafı çekimi için oluşması gereken şartlardan değildir?

Bulutsuz ve güneşli bir hava olması gerekir.

Rüzgarsız bir hava olmalıdır.

Kar örtüsü olmamalıdır.

Yaprakların döküldüğü mevsimde çekim yapılmalıdır.

Güneşin yükseklik açısı 30 dereceden büyük olmalıdır.

Açıklama:

Hava fotoğrafı çekimi için rüzgar bir engel teşkil etmez.

Doğru Cevap: B

Soru 26

Aşağıdakilerden hangisi sayısal kamera sistemlerinin avantajlarındandır?

Görüntü kalitesinin iyi olması detayların belirlenmesini kolaylaştırır.

Veri hacmi oldukça fazladır.

Arazi çekiminde daha az alan kapsamasından dolayı daha fazla fotoğraf çekimi gerekir.

Daha fazla detay, işlem süresini uzatır.

Analog kameralara göre daha az alanın çekimini yapabilir.

Açıklama:

Sayısal kameralar, daha iyi görüntü alabilmesinden dolayı daha detaylı veri elde edilmesine olanak tanımaktadır.

Doğru Cevap: A

Soru 27

Sayısal kameralar kaç ana guruba ayrılır?

Açıklama:

Sayısal kameralar 2 ana guruba ayrılır. Bunlar; Sayısal çerçeve hava kameralar ve sayısal satır tarayıcı hava kameralardır.

Doğru Cevap: C

Soru 28

Küçük formatlı çerçeve kameraların görüntü boyutu aşağıdakilerden hangisidir?

100 megapixel

150 megapixel

50 megapixel

20 megapixel

80 megapixel

Açıklama:

Küçük formatlı çerçeve kameraların görüntü boyutu 20 megapixel'dir.

Doğru Cevap: D

Soru 29

80 megapixel çözünürlüğe sahip kamera türü aşağıdakilerden hangisidir?

Sayısal çerçeve kamera.

Analog kamera.

Satır tarayıcı kamera.

Küçük formatlı çerçeve kamera.

Orta formatlı çerçeve kamera.

Açıklama:

Orta formatlı çerçeve kamera ile 80 megapixel görüntü elde edilmektedir.

Doğru Cevap: E

Soru 30

Büyük formatlı çerçeve kameranın görüntü boyutu aşağıdakilerden hangisidir?

20 megapiksel

100 megapiksel

80 megapiksel

50 megapiksel

40 megapiksel

Açıklama:

Büyük formatlı çerçeve kamera ile 100 megapiksel ve üzeri çözünürlükte görüntü elde edilebilmektedir.

Doğru Cevap: B

Soru 31

Hangisinde analog hava fotoğraflarının özellikleri doğru verilmiştir?

Üçgen biçimindedir.

Tek bir adet çerçeve işareti vardır

fotoğraf çekim tarihi ve saati gibi bilgiler de bulunur

Herhangi bir numaraya sahip değillerdir.

Fotoğraf ölçeğine sahip değillerdir

Açıklama:

Analog hava fotoğrafları kare biçimindedir. Kenar orta noktalarında veya dört köşesinde çerçeve işaretleri bulunur. Bazen her ikisi ile birlikte sekiz adet çerçeve işareti vardır. Bu fotoğrafların kenarında ayrıca film ve fotoğraf numarası, odak uzaklığı, fotoğraf ölçeği, fotoğraf çekim tarihi ve saati gibi bilgiler de bulunur.

Doğru Cevap: C

Soru 32

Aşağıdakilerden hangisi hava fotoğrafları için söylenemez?

Tam düşey fotoğraf değillerdir

Kamera ekseni, düşey doğrultudan bir miktar sapar

Gerçek ölçeklere sahiptir ve paydaları 500, 1000, 2000, 2500, 5000 gibi net sayılardır.

Fotoğraf ölçekleri yaklaşık ölçeklerdir

Homojen bir ölçekten söz edilemez.

Açıklama:

Pratikte tam düşey fotoğraf çekilemez. Kamera ekseni, düşey doğrultudan bir miktar sapar. Gerek yükseklik farkları ve gerekse fotoğraf eğiklikleri nedeniyle hava fotoğrafı için, fotoğrafın her yerinde aynı olan, homojen bir ölçekten söz edilemez. Başka bir deyişle fotoğraf ölçekleri yaklaşık ölçeklerdir. Harita ölçeklerinin paydaları 500, 1000, 2000, 2500, 5000 gibi yuvarlak sayılar oldukları halde fotoğraf ölçekleri herhangi bir sayı olabilir. Bununla birlikte hava fotoğraflarının çekim ve planlanması açısından bu sayılar da 6000, 14000, 18000 gibi yuvarlak sayılardır.

Doğru Cevap: C

Soru 33

Yerden yüksekliği 500 km olan bir yapay uyduda, asal uzaklığı 60 cm ve fotoğraf boyutları 20 cm x 20 cm olan hava kamerası ile çekilen düşey bir fotoğrafın ölçeğini ve bu fotoğrafın yer yüzeyinde kapladığı alanı hesaplayınız.

20000

25600

27556

43560

36000

Açıklama:

m= h/c Temel formülasyonuna göre;
500.000m/0.6m = 833,333 yaklaşık olarak 830.000 m
830.000 X 0.2 = 166000 = 166km
166 X 166 = 27556 km karelik bir alanı kaplar.

Doğru Cevap: C

Soru 34

Binoküler görme kaç cm’den başlar?

12.5

17.5

Açıklama:

Binoküler görme 15 cm’den başlar.

Doğru Cevap: D

Soru 35

Söz gelimi 1/5000 fotoğraf ölçeğinde, 1/500 saniyelik bir poz süresi ile uçak hızı 200 km/saat iken kaç mikronluk bir görüntü yürümesi oluşur?

Açıklama:

Söz gelimi 1/5000 foto¤raf ölçeğinde, 1/500 saniyelik bir
poz süresi ile uçak hızı 200 km/saat iken 22 mikronluk bir görüntü yürümesi oluşur.

Doğru Cevap: C

Soru 36

.............metrik kameralardır. Bunlara ölçü kameraları da denir. Bu kameraların objektifleri, çok sayıda mercekten oluşan bir sistemdir. Bunlar hatasız sayılabilecek niteliktedir. İzdüşüm merkezinden geçen ışın, sapmadan fotoğraf düzlemine ulaşır. Klasik kameralarda distorsiyon hatası 5 mikrondan daha küçüktür.

Endoskopi Kameraları

Profesyonel kameralar

Hava kameraları

Mobil Kameralar

Su altı kameraları

Açıklama:

Hava kameraları metrik kameralardır. Bunlara ölçü kameraları da denir. Bu kameraların objektifleri, çok sayıda mercekten oluşan bir sistemdir. Bunlar hatasız sayılabilecek niteliktedir. İzdüşüm merkezinden geçen ışın, sapmadan fotoğraf düzlemine ulaşır. Klasik kameralarda distorsiyon hatası 5 mikrondan daha küçüktür.

Doğru Cevap: C

Soru 37

Hangisi Sayısal Hava kameralarının avantajlarındandır?

Veri hacmi oldukça fazladır.

Daha fazla detay belirlenmesi değerlendirme süresini artırmıştır.

Analog fotoğraflara göre arazide daha az alan kaplamasından dolayı daha
fazla fotoğraf gereklidir.

Görüntü kalitesinin iyi olması detayların belirlenmesini kolaylaştırır.

Maliyeti yüksektir

Açıklama:

Sayısal kamera sistemlerinin avantaj ve dezavantajları aşağıdaki şekilde ifade
edilebilir.
Avantajları:
• Maliyeti düşürür.
• Çok bantlı veri elde etmesinden dolayı görülemeyen detaylar farklı bantlarda
görülebilir.
• Görüntü kalitesinin iyi olması detayların belirlenmesini kolaylaştırır.
• Banyo ve tarama işlemleri ortadan kalkmıştır.
Dezavantajları:
• Veri hacmi oldukça fazladır.
• Daha fazla detay belirlenmesi değerlendirme süresini artırmıştır.
• Analog fotoğraflara göre arazide daha az alan kaplamasından dolayı daha
fazla fotoğraf gereklidir.

Doğru Cevap: D

Soru 38

Hangisi uçuş doğrultusunun seçiminde göz önünde tutulan faktörler birisi değildir?

Proje alanının biçimi

Yapılacak çekimin saati

Arazinin engebe durumu,

Proje alanındaki fotoğraf çekim zamanındaki egemen rüzgârlar.

Proje alanın konumu

Açıklama:

Uçuş doğrultusunun seçiminde de aşağıdaki faktörler göz önünde tutulur:
• Arazinin engebe durumu,
• Proje alanın konumu; söz gelimi deniz kenarında ya da komşu ülkenin sınırlarına
yakın oluşu gibi,
• Proje alanının biçimi; söz gelimi yol etüdü vb. bir çalışma yapılacaksa geçki
boyunca fotoğraf çekilecektir.
• Önceden belirlene biliyorsa proje alanındaki fotoğraf çekim zamanındaki
egemen rüzgârlar.

Doğru Cevap: B

Soru 39

Hava fotoğraflarının çekimi için aşağıdaki koşullarından hangisi doğru verilmiştir ?

Kış ayları ve geceleri gizli olmalıdır.

Güneşin yükseklik açısı 30 dereceden küçük olmalıdır.

Geniş yapraklı ağaçların çok yoğun olduğu bölgeler tercih edilir.

Kar örtüsü avantajdır.

Bulutsuz ve güneşli bir hava olması gerekir.

Açıklama:

Hava fotoğraflarının çekimi için aşağıdaki koşulların olması gerekir:
• Bulutsuz ve güneşli bir hava olması gerekir.
• Kar örtüsü olmaması gerekir. Geniş yapraklı ağaçların çok yoğun olduğu
alanlarda, yaprakların oluşmadığı ya da döküldüğü mevsimlerde çekim
yapılmalıdır.
• Güneşin yükseklik açısı 30 dereceden büyük olmalıdır.

Doğru Cevap: E

Soru 40

Hangisi ülkemizde hava fotoğrafları çeken devlet kurumu hangisidir?

FlyTürk

KGM (Karayolları Genel Müdürlüğü)

Turizm Bakanlığı

TKGM (Tapu Kadastro Genel Müdürlüğü)

TCDD

Açıklama:

Ülkemizde hava fotoğrafları çeken iki kurum bulunmaktadır. Bunlar, TKGM
(Tapu Kadastro Genel Müdürlüğü) ve HGK (Harita Genel Komutanlığı)’dır. Bu iki
kurumun tam teşekküllü uçuş donanımları ve kameraları bulunmaktadır. Ayrıca
birkaç özel şirket de hava fotoğrafları çekmektedir.

Doğru Cevap: D

Soru 41

Aşağıdakilerden hangisi hava fotoğraflarının çekimi için gerekli olan güneşin yükseklik açısı kaç dereceden büyük olmalıdır?

Açıklama:

hava fotoğraflarının çekimi için gerekli olan güneşin yükseklik açısı 30 dereceden büyük olmalıdır?

Doğru Cevap: A

Soru 42

Hava fotogrametrisinde fotoğraflar genellikle uçaklardan çekilir ve kullanılan uçaklarda değişik hızlarda uçabilmeli sözgelimi kaç km/h olmalıdır?

100-200 km/h

150-300 km/h

250-300 km/h

300-400 km/h

400-450 km/h

Açıklama:

Hava fotogrametrisinde fotoğraflar genellikle uçaklardan çekilir ve kullanılan uçaklarda değişik hızlarda uçabilmeli sözgelimi 150-300 km/h olmalıdır?

Doğru Cevap: B

Soru 43

Hava fotogrametrisinde fotoğraflar genellikle uçaklardan çekilir ve kullanılan uçaklarda yakıt ikmali yapmadan en az kaç saat havada kalabilmelidir?

Açıklama:

Hava fotogrametrisinde fotoğraflar genellikle uçaklardan çekilir ve kullanılan uçaklarda yakıt ikmali yapmadan en az 4 havada kalabilmelidir?

Doğru Cevap: B

Soru 44

Hava fotogrametrisinde fotoğraflar genellikle uçaklardan çekilir ve kullanılan uçaklarda deniz üzeyinden itibaren kolayca kaç metre yüksekliğe çıkabilmelidir?

4000-5000

5000-6000

6000-7000

7000-8000

8000-9500

Açıklama:

Hava fotogrametrisinde fotoğraflar genellikle uçaklardan çekilir ve kullanılan uçaklarda deniz üzeyinden itibaren kolayca 7000-8000 metre yüksekliğe çıkabilmelidir.

Doğru Cevap: D

Soru 45

Hava fotogrametrisinde fotoğraflar genellikle uçaklardan çekilir ve kullanılan uçaklarda uçak içinde kaç kişinin rahatlıkla çalışabileceği bir kabin bulunmalıdır?

1-2

2-3

3-4

4-5

5-6

Açıklama:

Hava fotogrametrisinde fotoğraflar genellikle uçaklardan çekilir ve kullanılan uçaklarda uçak içinde 3-4 kişinin rahatlıkla çalışabileceği bir kabin bulunmalıdır?

Doğru Cevap: C

Soru 46

Hava fotogrametrisinde fotoğraflar genellikle uçaklardan çekilir ve kullanılan uçakların uçuş ekibi kaç kişiden oluşur?

Açıklama:

Hava fotogrametrisinde fotoğraflar genellikle uçaklardan çekilir ve kullanılan uçakların uçuş ekibi 3 kişiden oluşur?

Doğru Cevap: C

Soru 47

Binoküler görme kaç cm’den başlar?

5 cm

10 cm

15 cm

20 cm

25 cm

Açıklama:

Binoküler görme 15 cm’den başlar.

Doğru Cevap: C

Soru 48

Klasik hava kameralarında kamera distorsiyon hatası kaç mikrondan daha küçüktür?

Açıklama:

Klasik hava kameralarında kamera distorsiyon hatası 5 mikrondan daha küçüktür.

Doğru Cevap: E

Soru 49

Sözgelimi saatte 150 km hızla gidebilen bir uçakla 400 m aralıklarla (baz uzaklığı) fotoğraf çekmek istenirse, yaklaşık her kaç saniyede bir fotoğraf çekilecek demektir?

Açıklama:

Sözgelimi saatte 150 km hızla gidebilen bir uçakla 400 m aralıklarla (baz uzaklığı) fotoğraf çekmek istenirse, yaklaşık her 10 saniyede bir fotoğraf çekilecek demektir.

Doğru Cevap: D

Soru 50

Uçuş mevsimi, ülkemizde hangi tarihler olarak kabul edilir?

15 Ocak-15 Mart

15 Mart-15 Eylül

15 Nisan-15 Ekim

15 Mayıs-15 Kasım

15 Haziran-15 Ocak

Açıklama:

Uçuş mevsimi, ülkemizde 15 Nisan-15 Ekim olarak kabul edilir.

Doğru Cevap: C

Soru 51

Uçağın bir doğru çizgi boyunca çekmiş olduğu fotoğraflar topluluğuna ne ad verilir?

Kolon

Blok

Model

Baz

Obratör

Açıklama:

Uçağın bir doğru çizgi boyunca çekmiş olduğu fotoğraflar topluluğuna kolon denir.

Doğru Cevap: A

Soru 52

Birden fazla paralel kolonlardan oluşan fotoğraflar topluluğuna ne ad verilir?

Model

Blok

Kolon

Baz

Asal uzaklık

Açıklama:

Uçağın bir doğru çizgi boyunca çekmiş olduğu fotoğraflar topluluğuna kolon, birden fazla paralel kolonlardan oluşan fotoğraflar topluluğuna blok denir.

Doğru Cevap: B

Soru 53

Aşağıdakilerden hangisi sayısal kamera sistemlerinin avantajlarından biri değildir?

Maliyeti düşürür.

Görülemeyen detaylar farklı bantlarda görülebilir.

Veri hacmi oldukça fazladır.

Görüntü kalitesinin iyi olması detayların belirlenmesini kolaylaştırır.

Banyo ve tarama işlemleri ortadan kalkmıştır.

Açıklama:

Sayısal kamera sistemlerinin avantajları aşağıdaki şekilde ifade
edilebilir.
• Maliyeti düşürür.
• Çok bantlı veri elde etmesinden dolayı görülemeyen detaylar farklı bantlarda görülebilir.
• Görüntü kalitesinin iyi olması detayların belirlenmesini kolaylaştırır.
• Banyo ve tarama işlemleri ortadan kalkmıştır.

Doğru Cevap: C

Soru 54

I. Veri hacmi oldukça fazladır.
II. Maliyeti düşürür.
III. Daha fazla detay belirlenmesi değerlendirme süresini artırmıştır.
IV. Arazide daha az alan kaplamasından dolayı daha fazla fotoğraf gereklidir.
Yukarıdakilerden hangileri sayısal kamera sistemlerinin dezavantajları arasındadır?

I ve II

II ve III

I , II ve III

I, II ve IV

I, III ve IV

Açıklama:

Sayısal kamera sistemlerinin dezavantajları aşağıdaki şekilde ifade
edilebilir.
-Veri hacmi oldukça fazladır.
-Daha fazla detay belirlenmesi değerlendirme süresini artırmıştır.
-Analog fotoğraflara göre arazide daha az alan kaplamasından dolayı daha fazla fotoğraf gereklidir.

Doğru Cevap: E

Soru 55

I. Arazinin engebe durumu
II. Proje alanının konumu
III. Proje alanının biçimi
IV. Nem
Yukarıdakilerden hangileri uçuş doğrultusunun seçiminde göz önünde tutulması gereken faktörlerdendir?

I ve II

I ve III

I, II ve III

I, III ve IV

II, III ve IV

Açıklama:

Uçuş doğrultusunun seçiminde de aşağıdaki faktörler göz önünde tutulur:
• Arazinin engebe durumu,
• Proje alanın konumu; söz gelimi deniz kenarında ya da komşu ülkenin sınırlarına yakın oluşu gibi,
• Proje alanının biçimi; söz gelimi yol etüdü vb. bir çalışma yapılacaksa geçki boyunca fotoğraf çekilecektir.
• Önceden belirlenebiliyorsa proje alanındaki fotoğraf çekim zamanındaki egemen rüzgârlar.

Doğru Cevap: C

Soru 56

I. İleriye, yanlara ve aşağıya iyi bir görüş sağlamalıdır.
II. Değişik hızlarda uçabilmelidir.
III. Yakıt ikmali yapmadan en az 4 saat, olabilirse 6-7 saat havada kalabilmelidir.
IV. Uçak içinde 7-8 kişinin rahatlıkla çalışabileceği bir kabin bulunmalıdır.
Yukarıdakilerin hangisi fotogrametride kullanılan uçaklarda bulunması gereken özelliklerdendir?

I ve II

I ve III

Sadece I

I, II ve III

I, II ve IV

Açıklama:

Hava fotogrametrisinde fotoğraflar genellikle uçaklardan çekilir.
Fotogrametride kullanılan uçaklarda aşağıdaki özelliklerin bulunması gerekir.
• İleriye, yanlara ve aşağıya iyi bir görüş sağlamalıdır.
• Değişik hızlarda uçabilmeli sözgelimi 150-300 km/h.
• Yakıt ikmali yapmadan en az 4 saat, olabilirse 6-7 saat havada kalabilmeli.
• Deniz yüzeyinden itibaren kolayca 7000-8000 metre yüksekliğe çıkabilmeli.
• Kısa pistlere kolayca iniş ve kalkış yapabilmeli.
• Ağırlık merkezinin tam altında kamera için bir delik bulunmalı.
• Uçak içinde 3-4 kişinin rahatlıkla çalışabileceği bir kabin bulunmalı.

Doğru Cevap: D

Soru 57

"ν" açısı kaç graddan büyük olan fotoğraflara eğik fotoğraf denir?

1 grad

2 grad

3 grad

4 grad

5 grad

Açıklama:

Ayakucu (Nadir) uzaklığı da denilebilecek ν açısı 5 graddan büyük olan fotoğraflara eğik fotoğraf denir.

Doğru Cevap: E

Soru 58

I. Hava bulutsuz ve güneşli olmalıdır.
II. Arazi üzerinde detayların görünmesine engel olacak kar örtüsü olmamalıdır.
III. Geniş yapraklı ağaçların olmadığı ya da yaprakların döküldüğü mevsimlerde çekim yapılmalıdır.
IV. Fotoğrafların yeterince kontrastlı olması için güneşin
yükseklik açısı 30 dereceden büyük olmalıdır.
Hava fotoğraflarının çekiminde yukarıdaki koşullardan hangileri sağlanmalıdır?

I ve II

I ve III

I, II ve III

I, II ve IV

Hepsi

Açıklama:

Hava fotoğraflarının çekimi için aşağıdaki koşulların olması gerekir:
• Bulutsuz ve güneşli bir hava olması gerekir.
• Kar örtüsü olmaması gerekir. Geniş yapraklı ağaçların çok yoğun olduğu alanlarda, yaprakların oluşmadığı ya da döküldüğü mevsimlerde çekim yapılmalıdır.
• Güneşin yükseklik açısı 30 dereceden büyük olmalıdır.

Doğru Cevap: E

Soru 59

I. Navigatör
II. Fotoğrafçı
III. Pilot
IV. Kabin amiri
Yukarıdakilerden hangileri uçuş ekibinde yer alır?

I ve II

II ve III

I ve IV

I, II ve III

II, III ve IV

Açıklama:

Uçuş ekibi 3 kişiden oluşur: pilot, navigatör ve fotoğrafçı. Navigatör, uçuşun planlandığı şekilde yapılmasını sağlayan kişidir. Uçuşun, planlandığı şekilde yapılmasını sağlamak için navigasyon dürbünü
kullanılır. Bu dürbünün kullanılması ile ileriye ve yanlara geniş bir
görüş sağlanır.

Doğru Cevap: D

Soru 60

Uçuşun planlandığı şekilde yapılmasını sağlayan kişi aşağıdakilerden hangisidir?

Navigatör

Pilot

Pilot yardımcısı

Fotoğrafçı

Hostes

Açıklama:

Navigatör, uçuşun planlandığı şekilde yapılmasını sağlayan kişidir. Uçuşun, planlandığı şekilde yapılmasını sağlamak için navigasyon dürbünü kullanılır. Bu dürbünün kullanılması ile ileriye ve yanlara geniş bir görüş sağlanır.

Doğru Cevap: A

Ünite 5

Soru 1

Arazinin planimetrik konumu aşağıdakilerden hangisini ifade eder?

Yatay koordinatını

Düşey koordinatını

X-Y koordinatını

X-Y-Z koordinatını

Açısal koordinatını

Açıklama:

Arazinin planimetrik konumu X-Y koordinatlarını ifade eder.

Doğru Cevap: C

Soru 2

Aşağıdakilerden hangisi tek fotoğraf değerlendirmesinde kullanılan yöntemlerden biri değildir?

Grafik yöntem

Basit optik yöntem

Optik-Fotografik yöntem

Sayısal yöntem

Anaglif yöntem

Açıklama:

Anaglif yöntem, fotogrametride uygulanan stereoskopik görme yöntemlerinden biridir.

Doğru Cevap: E

Soru 3

Aşağıdaki yöntemlerden hangisi insan gözünün ataletinden (tembelliğinden) yararlanır?

Anaglif yöntem

Polarizasyon yöntemi

Kırpma yöntemi

Stereoskop yöntemi

Sayısal yöntem

Açıklama:

Kırpma yönteminde insan gözünün ataletinden (tembelliğinden) yararlanılır.

Doğru Cevap: C

Soru 4

Kontrol noktalarının fotogrametrik yöntemle koordinatlarının belirlenmesi yöntemine verilen ad aşağıdakilerden hangisidir?

Fotogrametrik nirengi

Grafik yöntem

Basit optik yöntem

Sayısal yöntem

Optik-Fotografik yöntem

Açıklama:

Kontrol noktalarının fotogrametrik yöntemle koordinatlarının belirlenmesi yöntemine Fotogrametrik Nirengi denir.

Doğru Cevap: A

Soru 5

Stereoskopik görme yöntemlerinden hangisinde kırmızı ve mavi süzgeçler kullanılır?

Anaglif yöntem

Polarizasyon yöntemi

Kırpma yöntemi

Stereoskop yöntemi

Fotogrametrik nirengi

Açıklama:

Anaglif yöntemde siyah-beyaz fotoğraflar kırmızı ve mavi süzgeçlerden geçirilir.

Doğru Cevap: A

Soru 6

Stereoskopik görme yöntemlerinden hangisinde polarize edici süzgeçler kullanılır?

Anaglif yöntem

Polarizasyon yöntemi

Kırpma yöntemi

Stereoskop yöntemi

Fotogrametrik nirengi

Açıklama:

Polarizasyon yönteminde polarize edici süzgeçler kullanılır.

Doğru Cevap: B

Soru 7

Stereoskopik görme yöntemlerinden hangisinde göz bakış eksenleri paralel olmak zorundadır?

Anaglif yöntem

Polarizasyon yöntemi

Kırpma yöntemi

Stereoskop yöntemi

Fotogrametrik nirengi

Açıklama:

Stereoskopik görme yönteminde fotoğraflar iki ayrı optik yolla ilgili gözlere sunulur. Optik yol, mercekler, prizmalar ve aynalar ile oluşturulur. Gözetleme, genellikle bir çift okülerle yapılır. Bu nedenle göz bakış eksenleri paralel olmak zorundadır.

Doğru Cevap: D

Soru 8

Fotogrametrik nirengi uygulanmasında, koordinatları jeodezik yöntemlerle bulunan noktalara ne ad verilir?

Yer kontrol noktaları

Yatay kontrol noktası

Dikey kontrol noktası

Fotogrametrik nirengi noktaları

Ölçüm noktaları

Açıklama:

Fotogrametrik nirengi uygulanmasında, koordinatları jeodezik yöntemlerle bulunan noktalara yer kontrol noktaları denir.

Doğru Cevap: A

Soru 9

Koordinatları fotogrametrik nirengi yöntemi ile bulunan noktalara ne ad verilir?

Yer kontrol noktaları

Yatay kontrol noktası

Düşey kontrol noktası

Fotogrametrik nirengi noktaları

Ölçüm noktaları

Açıklama:

Koordinatları fotogrametrik nirengi yöntemi ile bulunan noktalara da fotogrametrik nirengi noktaları denir.

Doğru Cevap: D

Soru 10

Yalnız Z koordinatlarının jeodezik yöntemlerle bulunması durumunda kontrol noktalarına ne ad verilir?

Yer kontrol noktaları

Düşey kontrol noktası

Fotogrametrik nirengi noktaları

Ölçüm noktaları

Açıklama:

Fotogrametrik nirengi uygulanmasında, koordinatları jeodezik yöntemlerle bulunan noktalara yer kontrol noktaları denir. Yalnız X,Y koordinatları jeodezik yöntemle bulunması durumunda yatay kontrol noktası, yalnız Z koordinatlarının jeodezik yöntemlerle bulunması durumunda düşey kontrol noktası adını alır.

Doğru Cevap: C

Soru 11

Aşağıdakilerden hangisi tek fotoğraf değerlendirmesinde kulanılan yöntemlerden değildir?

Grafik yöntem

Basit optik yöntem

Sayısal yöntem

Optik fotografik yöntem

Piksel yöntem

Açıklama:

Tek fotoğraf değerlendirmesi için günümüze kadar aşağıda belirtilen yöntemler
kullanılmıştır.
• Grafik yöntem
• Basit optik yöntem
• Optik-Fotoğrafik yöntem (Optik-Mekanik Rödresman)
• Sayısal yöntem

Doğru Cevap: E

Soru 12

Siyah - beyaz görüntünün kırmızı - mavi süzgeçlerden geçirilerek elde edilen görme yöntemi aşağıdakilerden hangisidir?

Polarizasyon yöntemi

Kırpma yöntemi

Anaglif yöntem

Üç boyutlu görme yöntemi

Stereoskop yöntemi

Açıklama:

Anaglif yöntemde; Filtre camları, spektrumun belirli bölgesindeki ışığı geçirir, geri kalan bölgedeki ışığı yutar. Siyah beyaz fotoğraflar kırmızı ve mavi süzgeçlerden geçirilerek bir ekrana izdüşülür ve kırmızı-mavi süzgeçli bir gözlükle bakılırsa, bir fotoğrafın görüntüsü bir göze, diğer fotoğrafta diğer göze sunulmuş olur. Böylece her görüntü, karışmadan, ilgili gözlere sunulmuş olur.

Doğru Cevap: C

Soru 13

İnsan gözünün tembelliğinden yararlanan görme yöntemi aşağıdakilerden hangisidir?

Anaglif yöntem

Kırpma yöntemi

Polarizasyon yöntemi

Stereoskop yöntemi

Üç boyut yöntemi

Açıklama:

Kırma yönteminde, insan gözünün ataletinden (tembelliğinden) yararlanılır. Bir nesnenin görüntüsü yaklaşık 0.06 s sürer. Gözün bu özelliğinden, bilindiği gibi, sinemada yararlanılır. Bir görüntünün arkasından hemen ikinci bir görüntü sunulur. Bunun için uygulanan frekans 16-24 Hz’dir.

Doğru Cevap: B

Soru 14

Yakın nesnelerin uzak, uzak nesnelerin ise yakın olarak göründüğü yalancı üç boyutlu görüntü aşağıdakilerden hangisidir?

Stereoskop

Kırpma

Anaglif

Pseudoskopik

Polarizasyon

Açıklama:

Fotoğraflar ilgili gözler yerine ters gözlere sunulursa, stereo görüşe benzer, yine derinlikleri olan bir görüş sağlanır. Ancak derinlikler işaret değiştirir ve yakın nesneler uzak, uzak nesneler de yakın olur. Bu yalancı üç boyutlu görüşe pseudoskopik görüş denir.

Doğru Cevap: D

Soru 15

Aynı alana ait iki farklı noktadan çekilen fotoğraflarla elde edilen üç boyutlu görüntü aşağıdakilerden hangisidir?

Stereoskop yöntemi

Pseudoskopik görüş

Anaglif yöntemi

Polarizasyon yöntemi

Stereo yöntemi

Açıklama:

Tek bir hava fotoğrafından yükseklik bilgileri elde edilemez. üçüncü boyut, ancak, aynı alana ait iki farklı noktadan çekilmiş fotoğraflarla elde edilir. Fotoğraf çiftleri yardımı ile metrik bilgilerin elde edilmesine çift fotoğraf değerlendirmesi denir. Böyle bir değerlendirme çoğunlukla çift fotoğraf değerlendirme aletlerinde stereo görüşle yapıldığı için stereo değerlendirme adı verilir.

Doğru Cevap: E

Soru 16

Fotoğraf üzerindeki noktaların koordinatları ile arazi noktaları arasındaki matematik bağlantılarından yararlanmaya ne ad verilir?

Analitik stereo değerlendirme

Sayısal stereo değerlendirme

Analog stereo değerlendirme

Stereoskopik değerlendirme

Kırpma yöntemi

Açıklama:

Analitik çözüm, fotoğraf üzerindeki noktaların koordinatları ile arazi noktaları arasındaki matematik bağıntılardan, daha açık söyleyişle, izdüşüm denklemlerinden yararlanır.

Doğru Cevap: A

Soru 17

Ürün çizgi haritanın elde edilmesi aşağıdakilerden hangisi ile mümkündür?

Sayısal stereo değerlendirme

Analog değerlendirme

Analitik değerlendirme

Stereoskop yöntemi

Pseudoskopik görüş

Açıklama:

Analog çözümde, fotoğrafın çekildiği andaki durumuna benzer bir durum, stereo değerlendirme aletinde oluşturulur. Sözgelimi, stereo değerlendirme aletinin fotoğraf taşıyıcılarının ya da fotoğrafların içinde bulunduğu projektörlere öylesine dönüklükler ve eğiklikler verilir ki, sanki fotoğraf çekimi durumundaki kameraların konumu yeniden stereo değerlendirme aletinde oluşturulmuştur. Bu durumda stereo modelde arazinin küçültülmüş bir benzeri oluşur. Çalışmalar bu model üzerinde yapılır. Elde edilen sonuç ürün çizgi haritadır.

Doğru Cevap: B

Soru 18

Çekim kamerası özelliklerinin değerlendirme aletine getirilmesi aşağıdakilerden hangisidir?

Karşılıklı yöneltme

Mutlak yöneltme

İç yöneltme

Analog stereo yöntemi

Analitik stereo yöntemi

Açıklama:

İç yöneltme, genel olarak çekim kamerası özelliklerinin değerlendirme aletine getirilmesi olarak ifade edilir. Sayısal fotogrametrik sistemlerde yapılan iç yöneltme, kalibrasyon raporundaki kamera bilgilerinin sisteme tanımlanmasıdır.

Doğru Cevap: C

Soru 19

Kaç çeşit fotogrametri nirengi noktası bulunmaktadır?

Açıklama:

Fotoğraflar üzerinde görünüş ve gösteriliş biçimlerine göre işaretli noktalar ve doğal noktalar olmak üzere 2’ye ayrılır.

Doğru Cevap: D

Soru 20

Kontrol noktalarının fotogrametrik yöntemle koordinatların belirlenmesi yöntemi aşağıdakilerden hangisidir?

Karşılıklı yöneltme

Mutlak yöneltme

Fotogrametrik nirengi

Atmosferik kırılma düzeltmesi

Mercek distorsiyonu düzeltmesi

Açıklama:

Kontrol noktalarının fotogrametrik yöntemle koordinatlarının belirlenmesi yöntemine Fotogrametrik Nirengi denir.

Doğru Cevap: C

Soru 21

Aşağıdakilerden hangisi günümüzde tek fotoğraf değerlendirmesinden kullanılan yöntemler arasında yer almaz?

Grafik yöntem

Optik-Fotografik yöntem

Basit optik yöntem

Sayısal yöntem

Stereoskopik yöntem

Açıklama:

Tek fotoğraf değerlendirmesi için günümüze kadar aşağıda belirtilen yöntemler kullanılmıştır.
• Grafik yöntem
• Basit optik yöntem
• Optik-Fotoğrafik yöntem (Optik-Mekanik Rödresman)
• Sayısal yöntem

Doğru Cevap: E

Soru 22

Aşağıdakilerden hangisi tek gözle görme olayı anlamına gelmektedir?

Monoküler

Binoküler

Stereoskopik görüş

Rödresman

Distorsiyon

Açıklama:

Tek gözle görme olay›na monoküler görme denir.

Doğru Cevap: A

Soru 23

Derinliklerin işaret değiştirmesi ve yakın nesneler uzak, uzak nesneler de yakın olmasıyla ortaya çıkan yalancı üç boyutlu görüş aşağıdakilerin hangisi ile ifade edilmektedir?

Stereoskopik görüş

Pseudoskopik görüş

Rödresman

Yöneltme

Kamera distorsiyonu

Açıklama:

Fotoğraflar ilgili gözler yerine ters gözlere sunulursa, stereo görüşe benzer, yine derinlikleri olan bir görüş sağlanır. Ancak derinlikler işaret değiştirir ve yakın nesneler uzak, uzak nesneler de yakın olur. Bu yalancı üç boyutlu görüşe pseudoskopik görüş denir.

Doğru Cevap: B

Soru 24

Aşağıdakilerden hangisi stereoskopik görme yöntemlerinden biri değildir?

Kırpma yöntemi

Anaglif yöntem

Grafik yöntem

Polarizasyon yöntemi

Stereoskopik yöntemi

Açıklama:

Stereoskopik görme yöntemlerinde üç boyutlu görüş sağlamak için çeşitli yöntemler uygulanır. Bu yöntemlerden, fotogrametride
uygulananlar aşağıda ifade edilmiştir.
1. Anaglif yöntem
2. Polarizasyon yöntemi
3. Kırpma yöntemi
4. Stereoskop yöntemi

Doğru Cevap: C

Soru 25

Aşağıdakilerden hangi yöntemde çok güçlü olan renk farkı gözler arasında bir yarışma meydana getirmekte ve ibr süre kırmızı bir süre mavi rengin baskın çıkmasına ve bir miktar yorgunluğa neden olmaktadır?

Anaglif yöntem

Kırpma yöntemi

Polarizasyon yöntemi

Stereoskop yöntemi

Basit optik yöntem

Açıklama:

Anaglif yöntemde renk olarak kırmızı, mavi, ya da kırmızı, yeşil kullanılır. Bu yöntemin diğer bir sakıncası, çok güçlü olan renk farkının gözler arasında bir yarışmaya neden olmasıdır. Bir süre kırmızı, bir süre mavi baskın çıkar. Bu da bir miktar yorgunluğa neden olur. Bu yönteme göre fotoğraflar basılabilir, yapay üç boyutlu görüntüler de bu şekilde oluşturulabilir.

Doğru Cevap: A

Soru 26

Aşağıdakilerden hangisi stereoskopik incelemeyi kolaylaştırmak ve stereoskopik ölçü yapabilmek için fotoğraf ile gözetleme sistemi arasında uygun bir yerde özel işaretler bulunan özel işaretleri ifade etmektedir?

İşaretli noktalar

Doğal noktalar

Analog stereo değerlendirme

Ölçü markası

Analitik stereo değerlendirme

Açıklama:

Stereoskopik incelemeyi kolaylaştırmak ve stereoskopik ölçü yapabilmek için, fotoğraf ile gözetleme sistemi arasında uygun bir yerde özel işaretler bulunur. Bu işaretlere ölçü markaları denir. Büyüklüğü 50-100 mikron olup, siyah bir benek, içi boş bir halka, ışıklı bir nokta ya da sayısal fotogrametrik sistemlerde imleç biçimindedir.

Doğru Cevap: D

Soru 27

Aşağıdakilerin hangisi fotoğraf çiftleri yardımı ile metrik bilgilerin elde edilmesini ifade etmektedir?

Sayısal yöntem

Çift fotoğraf değerlendirmesi

Polarizasyon yöntemi

Anaglif yöntem

Optik-fotoğrafik yöntem

Açıklama:

Tek bir hava fotoğrafından yükseklik bilgileri elde edilemez. Üçüncü boyut, ancak, aynı alana ait iki farklı noktadan çekilmiş fotoğraflarla elde edilir. Fotoğraf çiftleri yardımı ile metrik bilgilerin elde edilmesine çift fotoğraf değerlendirmesi denir.

Doğru Cevap: B

Soru 28

Fotogrametrik nirengi uygulanmasında, koordinatları jeodezik yöntemlerle bulunan noktalara ne isim verilmektedir?

Yer kontrol noktaları

Yatay kontrol noktası

Düşey kontrol noktası

Fotogrametrik nirengi noktaları

Rödresman

Açıklama:

Doğru Cevap: A

Soru 29

Fotoğraf koordinat sisteminde izdüşüm merkezinin konumunun x0, y0, c (asal noktasının konumu ve asal uzaklık) düzeltilmesine ne isim verilmektedir?

Dış yöneltme

Mutlak yöneltme

Karşılıklı yöneltme

İç yöneltme

Yer küreselliği

Açıklama:

İç yöneltme: Fotoğraf noktasından geçen izdüşüm ışığının doğru olarak konumlandırılmasıdır. Fotoğraf koordinat sisteminde izdüşüm merkezinin konumunun x0, y0, c (asal noktasının konumu ve asal uzaklık) düzeltilmesine iç yöneltme denir. İç yöneltme elemanları asal noktanın fotoğraf orta noktasına göre konumu ve izdüşümmerkezinin fotoğraf düzlemine olan uzaklığıdır.

Doğru Cevap: D

Soru 30

Nesnelerin kendileri yerine bunların fotoğrafları veya çeşitli görüntülerinin sunulması ile sağlanan görüş aşağıdakilerden hangisi ile isimlendirilir?

Tek gözle görme

Stereoskopik görüş

Fotogrametrik nirengi

Yapay binoküler görüş

Pseudoskopik görüş

Açıklama:

Nesnelerin kendileri yerine bunların fotoğrafları veya çeşitli görüntüleri sunulursa yapay bir binoküler görüş sağlanır. Bunun için binoküler görüşte var olan koşulların fotoğraflar içinde sağlanması gerekir.

Doğru Cevap: D

Soru 31

Stereoskopi görme nedir?

iki gözle görme

Tek gözle görme

Kızılötesi görüş

non-binoküler görme

Sanal gözlükler aracılığı ile görme

Açıklama:

İki gözle aynı anda görme olayına binoküler görme veya stereoskopi denir. Çift
gözle görüşe stereoskopik görüş denir.

Doğru Cevap: A

Soru 32

Fotoğraflar yardımı ile stereoskopik görüş elde edilmek isteniyorsa, çekilecek fotoğraflarda olması gerekli koşullar aşağıdakilerden hangisinde yanlış verilmiştir?

Fotoğraflar aynı ölçekte olmalıdır.

Aynı nesnenin 3 ayrı noktadan fotoğrafları çekilmelidir

Aynı nesnenin iki ayrı noktadan fotoğrafları çekilmelidir

Fotoğraf çekilen noktalar arasındaki baz uzaklığının, nesneye olan uzaklığına oranı belirli sınırlar içinde olmalıdır.

Kamera eksenleri yaklaşık aynı düzlemde bulunmalıdır.

Açıklama:

Fotoğraflar yardımı ile stereoskopik görüş elde edilmek isteniyorsa, çekilecek fotoğraflarda olması gerekli koşullar aşağıdaki gibi ifade edilebilir.
• Aynı nesnenin iki ayrı noktadan fotoğrafları çekilmelidir.
• Kamera eksenleri yaklaşık aynı düzlemde bulunmalıdır.
• Fotoğraf çekilen noktalar arasındaki baz uzaklığının, nesneye olan uzaklığına oranı belirli sınırlar içinde olmalıdır.
• Fotoğraflar aynı ölçekte olmalıdır.

Doğru Cevap: B

Soru 33

Üç boyutlu görüş sağlamak için çeşitli yöntemler uygulanır. Hangisi bu yöntemlerden birisi olamaz?

kes-yapıştır yöntemi

Stereoskop yöntemi

Polarizasyon yöntemi

Anaglif yöntem

Kırpma yöntemi

Açıklama:

Üç boyutlu görüş sağlamak için çeşitli yöntemler uygulanır. Bu yöntemlerden, fotogrametride uygulananlar aşağıda ifade edilmiştir.
1. Anaglif yöntem
2. Polarizasyon yöntemi
3. Kırpma yöntemi
4. Stereoskop yöntemi

Doğru Cevap: A

Soru 34

"Fotoğraflar ilgili gözler yerine ters gözlere sunulursa, stereo görüşe benzer, yine
derinlikleri olan bir görüş sağlanır. Ancak derinlikler işaret değiştirir ve yakın nesneler
uzak, uzak nesneler de yakın olur. Bu yalancı üç boyutlu görüşe ............ görüş denir."
Boşluğa gelecek kavram aşağıdakilerden hangisidir?

Kırpma

Anaglif

Polarizasyon

Pseudoskopik

Stereoskop

Açıklama:

Pseudoskopik Görüş:
Fotoğraflar ilgili gözler yerine ters gözlere sunulursa, stereo görüşe benzer, yine
derinlikleri olan bir görüş sağlanır. Ancak derinlikler işaret değiştirir ve yakın nesneler
uzak, uzak nesneler de yakın olur. Bu yalancı üç boyutlu görüşe pseudoskopik görüş denir.

Doğru Cevap: D

Soru 35

"Fotoğraf çiftleri yardımı ile metrik bilgilerin elde edilmesine çift fotoğraf değerlendirmesi denir. Böyle bir değerlendirme çoğunlukla çift fotoğraf değerlendirme aletlerinde stereo görüşle yapıldığı için .................... adı verilir." Boşluğa gelecek kavram aşağıdakilerden hangisidir?

Polarizasyon

Mono değerlendirme

Stereoskop

Pseudoskopik Görüş

Stereo değerlendirme

Açıklama:

Fotoğraf çiftleri yardımı ile metrik bilgilerin elde edilmesine çift fotoğraf değerlendirmesi denir. Böyle bir değerlendirme çoğunlukla çift fotoğraf değerlendirme aletlerinde stereo görüşle yapıldığı için stereo değerlendirme adı verilir.

Doğru Cevap: E

Soru 36

".............. ile her iki fotoğraftan elde edilen ışın destelerinin birbirlerine
göre konumları ve duruşları ayarlanır ve her iki fotoğrafdaki eşlenik noktalardan
gelen ışınların birbiri ile kesişmesi sağlanır."
Boşluğu dolduracak olan kavram aşağıdakilerden hangisidir?

Mutlak yöneltme

Muğlak yöneltme

Dış yöneltme

İç yöneltme

Karşılıklı yöneltme

Açıklama:

Karşılıklı yöneltme ile her iki fotoğraftan elde edilen ışın destelerinin birbirlerine
göre konumları ve duruşları ayarlanır ve her iki fotoğrafdaki eşlenik noktalardan
gelen ışınların birbiri ile kesişmesi sağlanır.

Doğru Cevap: E

Soru 37

Aşağıdakilerden hangisi tek fotoğraf değerlendirmesinde kullanılmış yöntemlerden biri değildir?

Düşeye çevirme

Grafik yöntem

Basit optik yöntem

Optik-fotoğrafik yöntem

Sayısal yöntem

Açıklama:

Doğru Cevap: A

Soru 38

Hangisi fotogrametrikte doğal bir nirengi noktasıdır?

Çalılıklar

Kaya parçaları

Ağaçlar

Göller

Bina köşeleri

Açıklama:

Doğal Noktalar
Bunlar, fotoğraflar üzerinde amaca uygun yerlerde seçilmiş, bina köşeleri, parsel
kırık noktaları, yol kavşakları gibi belirgin ayrıntı noktalarıdır (Fotoğraf 5.1). Gerek
fotogrametrik nirengi ölçmelerinde ve gerekse stereo değerlendirme çalışmalarında
noktanın kolayca bulunabilmesi için, yakın çevresi ile birlikte uygun bir krokisi fotoğraf
kağıdının arkasına çizilir.

Doğru Cevap: E

Soru 39

Kontrol noktalarının fotogrametrik yöntemle koordinatlarının belirlenmesi yöntemine ne denir?

Stereoskop

Pseudoskopik

Stereo Değerlendirme

Fotogrametrik Nirengi

Mutlak yöneltme

Açıklama:

Fotogrametrik nirengi olanağı yokken, fotogrametrik harita üretimi maliyetinin
yaklaşık yarısı kontrol noktalarının oluşturulması için yapılan arazi çalışmalarında
harcanmakta idi. Oysa kontrol noktalarının önemli bir bölümü, fotogrametrik yöntemle
oluşturulabilir. İşte, kontrol noktalarının fotogrametrik yöntemle koordinatlarının
belirlenmesi yöntemine Fotogrametrik Nirengi denir.

Doğru Cevap: D

Soru 40

Aşağıdakilerden hangisi izdüşüm denklemleri ile yapılan çözümlerde kullanılan özelliklerden biridir?

Herhangi bir kamera ile çekilmiş bir fotoğraf da dönüşüm yaklaşımı ile sayısal değerlendirilebilir.

Fotoğraf koordinatları verilen bir noktanın arazi koordinatları hesaplanabilir.

Bilinmeyenlere göre bu denklemler doğrusal değildir.

İç yöneltme elemanları gerekmemektedir.

Önce bilinmeyen parametreler hesaplanır.

Açıklama:

Herhangi bir kamera ile çekilmiş bir fotoğraf da dönüşüm yaklaşımı ile sayısal değerlendirilebilmesi, bilinmeyenlere göre bu denklemler doğrusal olmaması, iç yöneltme elemanları gerekmemesi ve önce bilinmeyen parametreler hesaplanması projektif dönüşüm formülleri ile çözümünde kullanılan özelliklerdir. Fotoğraf koordinatları verilen bir noktanın arazi koordinatları hesaplanabilmesi ise izdüşüm denklemleri ile çözümde kullanılan bir özelliktir. Doğru yanıt B seçeneğidir.

Doğru Cevap: B

Soru 41

Monoküler görme nedir?

Tek gözle görme

Binoküler görme

Stereoskopik Görme

Pseudoskopik Görüş

Stereoskop

Açıklama:

Tek gözle görme olayına monoküler görme denir.

Doğru Cevap: A

Soru 42

İzdüşüm denklemleri ile yapılan çözümlerde a_ijsimgesi aşağıdakilerden hangisini temsil etmektedir?

Arazi koordinatları

Fotoğraf koordinatları

A ortogonal matrisinin elemanları

İzdüşüm merkezinin koordinatları

Kamera asal uzaklığı

Açıklama:

X,Y,Z: Arazi koordinatları
x,y: Fotoğraf koordinatları
c: Kamera asal uzaklığı
X₀Y₀Z₀: İzdüşüm merkezinin arazi koordinatları
a_ij katsayıları: A ortogonal matrisinin elemanlarıdır. Doğru yanıt C seçeneğidir.

Doğru Cevap: C

Soru 43

Binoküler görüş iki gözle aynı anda görme olayıdır. Binoküler görüşün oluşumunda aşağıdakilerden hangisi yoktur?

Nesnelere iki ayrı gözden bakılır.

Her iki gözün de aynı nesneye yönelmesi ile olur.

İyi bir derinlik algısı yakın mesafeler içindir.

Kamera eksenleri aynı düzlemde olmalıdır.

Her iki gözdeki görüntünün büyüklüğü aynı olmalıdır.

Açıklama:

Binoküler görüş şu şekilde oluşmaktadır.
• Nesnelere iki ayrı noktadan bakılmaktadır. İki gözde iki ayrı görüntü oluşmaktadır.
• Binoküler görüş, her iki gözün de aynı nesneye yönelmesi ile olabilmektedir.
• İyi bir derinlik algılaması yakın mesafeler için söz konusudur.
• Binoküler görüş sırasında her iki gözdeki görüntünün büyüklüğünün aynı olması gerekir. Doğru yanıt D seçeneğidir.

Doğru Cevap: D

Soru 44

Anagrif yöntemde kullanılan süzgeçli gözlüklerde bulunan renkler aşağıdaki seçeneklerin hangisinde doğru olarak verilmiştir?

Siyah-beyaz

Sarı-yeşil

Beyaz-mavi

Kırmızı-sarı

Mavi-kırmızı

Açıklama:

Filtre camları, spektrumun belirli bölgesindeki ışığı geçirir, geri kalan bölgedeki ışığı yutar. Siyah beyaz fotoğraflar kırmızı ve mavi süzgeçlerden geçirilerek bir ekrana
izdüşülür ve kırmızı-mavi süzgeçli bir gözlükle bakılırsa, bir fotoğrafın görüntüsü bir göze, diğer fotoğrafta diğer göze sunulmuş olur. Doğru yanıt E seçeneğidir.

Doğru Cevap: E

Soru 45

Bir nesnenin görüntüsü yaklaşık olarak ne kadar sürmektedir?

0.02 s

0.03 s

0.04 s

0.05 s

0.06 s

Açıklama:

Bir nesnenin görüntüsü yaklaşık 0.06 s sürer. Doğru yanıt E seçeneğidir.

Doğru Cevap: E

Soru 46

Dış yöneltme elemanları kaç tanedir?

Açıklama:

12 dış yöneltme elemanı bir aşamada bulunabileceği gibi, iki aşamada da çözülebilir. Doğru yanıt D seçeneğidir.

Doğru Cevap: D

Soru 47

Aşağıdaki seçeneklerden hangisinde karşılıklı yöneltme ile yapılanlardan biridir?

Üç boyutlu bir benzerlik dönüşümü problemidir.

Modeldeki tüm noktalarının XYZ arazi koordinatları hesaplanır.

Bir uzay modeli elde edilir.

Dönüşüm parametreleri hesaplanır.

Pratikte en az üç, dört kontrol noktası vardır.

Açıklama:

Karşılıklı yöneltme ile bir uzay modeli elde edilir. Doğru yanıt C seçeneğidir.

Doğru Cevap: C

Soru 48

Aşağıdakilerden hangisi doğal noktaların özelliklerinden biridir?

Olumsuz hava koşulları ile bozulması olasıdır.

Yakın çevresi ile birlikte uygun bir krokisi fotoğraf
kağdının arkasına çizilir.

Çevre ile iyi bir kontrast oluşturulmalıdır.

Simetri merkezi nokta ile çakıştırılır.

Fotoğraf çekiminden önce tamamlanması gerekir.

Açıklama:

İşaretli noktalarda işaretin simetri merkezi nokta ile çakıştırılır. Her durumda çevresi ile iyi bir kontrast oluşturmalıdır. Hava işaretlerinin fotoğraf çekiminden önce tamamlanması gerekir. İşaretleme zamanı ile fotoğraf çekimi arasında bu işaretlerin yağmur, sel suları, rüzgar gibi olumsuz hava koşulları nedeni ile bozulması olasıdır. Doğal noktalarda yakın çevresi ile birlikte uygun bir krokisi fotoğraf kağıdının arkasına çizilir. Doğru yanıt B seçeneğidir.

Doğru Cevap: B

Soru 49

Aşağıdakilerden hangisi ışın desteleri yönteminde yerine getirilenlerden biridir?

Aynı noktaya ait çeşitli izdüşüm ışınları arazide aynı noktada kesişmelidir.

Fotoğraf çekim anının kameranın gönderdiği bir
sinyal ile çok duyarlı olarak kaydedilmesidir.

Üç dönüklük parametresini 50-200 Hz frekansında belirleyerek bu bilgileri navigasyon amaçlı olarak kullanır.

Büyük ölçekli tüm fotogrametrik çalışmalarda, harita üretiminde ve ortofoto uygulamalarında kullanılır.

Asfalt ve düz çatı üzerinde işaretler kolayca yapılabilir.

Açıklama:

Işın desteleri yönteminin dayandığı ilke, ya da blok dengeleme sırasında aşağıda ifade edilen geometrik koşullar yerine getirilir.
• Fotoğraf noktası P', izdüşüm merkezi O ve arazi noktası P aynı izdüşüm ışın üzerinde olmalıdır .
• Aynı noktaya ait çeşitli izdüşüm ışınları arazide aynı noktada kesişmelidir.
• Yer kontrol noktalarının koordinatlar› verilen değere eşit olmalıdır. Doğru yanıt A seçeneğidir.

Doğru Cevap: A

Soru 50

Aşağıdakilerden hangisi tek gözle görme olayına denir?

Monoküler

Binoküler

Stereoskopik

Pseudoskopik

Ölçü markası

Açıklama:

tek gözle görme olayına Monoküler görme denir.

Doğru Cevap: A

Soru 51

Aşağıdakilerden hangisi iki gözle aynı anda görme olayına denir?

Monoküler

Binoküler

Stereoskopik

Pseudoskopik

Ölçü markası

Açıklama:

iki gözle aynı anda görme olayına Binoküler görme denir.

Doğru Cevap: B

Soru 52

Aşağıdakilerden hangisi çift gözle görüşe denir?

Monoküler

Binoküler

Stereoskopik

Pseudoskopik

Ölçü markası

Açıklama:

çift gözle görüşe Stereoskopik denir.

Doğru Cevap: C

Soru 53

Monoküler

Binoküler

Stereoskopik

Pseudoskopik

Ölçü markası

Açıklama:

Doğru Cevap: D

Soru 54

Stereoskopik incelemeyi kolaylaştırmak ve stereoskopik ölçü yapabilmek için, fotoğraf ile gözetleme sistemi arasında uygun bir yerde özel işaretler bulunur. Bu işaretler aşağıdakilerden hangisidir?

Monoküler

Binoküler

Stereoskopik

Pseudoskopik

Ölçü markası

Açıklama:

Stereoskopik incelemeyi kolaylaştırmak ve stereoskopik ölçü yapabilmek için, fotoğraf ile gözetleme sistemi arasında uygun bir yerde özel işaretler bulunur. Bu işaretler ölçü markasını verir.

Doğru Cevap: E

Soru 55

Aşağıdakilerden hangisi göz bazına paralel yöndeki bu farklılığa denir?

Yatay paralaks

Düşey paralaks

Fotogrametrik nirengi

Yer kontrol noktaları

Fotogrametrik nirengi noktaları

Açıklama:

göz bazına paralel yöndeki bu farklılığa Yatay paralaks denir.

Doğru Cevap: A

Soru 56

Aşağıdakilerden hangisi göz bazına dik yöndeki ölçü markalarının farklılaşmasına denir?

Yatay paralaks

Düşey paralaks

Fotogrametrik nirengi

Yer kontrol noktaları

Fotogrametrik nirengi noktaları

Açıklama:

göz bazına dik yöndeki ölçü markalarının farklılaşmasına düşey paralaks denir.

Doğru Cevap: B

Soru 57

Aşağıdakilerden hangisi kontrol noktalarının fotogrametrik yöntemle koordinatlarının belirlenmesi yöntemine denir?

Yatay paralaks

Düşey paralaks

Yer kontrol noktaları

Fotogrametrik nirengi noktaları

Açıklama:

kontrol noktalarının fotogrametrik yöntemle koordinatlarının belirlenmesi yöntemine Fotogrametrik Nirengi denir.

Doğru Cevap: E

Soru 58

Aşağıdakilerden hangisi fotogrametrik nirengi uygulanmasında, koordinatları jeodezik yöntemlerle bulunan noktalara denir?

Yatay paralaks

Düşey paralaks

Fotogrametrik nirengi

Yer kontrol noktaları

Fotogrametrik nirengi noktaları

Açıklama:

fotogrametrik nirengi uygulanmasında, koordinatları jeodezik yöntemlerle bulunan noktalara Yer kontrol noktaları denir.

Doğru Cevap: D

Soru 59

Aşağıdakilerden hangisi koordinatları fotogrametrik nirengi yöntemi ile bulunan noktalara denir?

Yatay paralaks

Düşey paralaks

Fotogrametrik nirengi

Yer kontrol noktaları

Fotogrametrik nirengi noktaları

Açıklama:

koordinatları fotogrametrik nirengi yöntemi ile bulunan noktalara fotogrametrik nirengi noktaları denir.

Doğru Cevap: E

Ünite 6

Soru 1

Geometrik çözünürlükle ilgili aşağıdakilerden hangisi doğrudur?

Pikselin algılandığı elektromanyetik spektrumdaki gri değer aralığıdır.

Bilgisayar ortamında bit cinsinden tanımlanır.

Birim alana düşen piksel sayısı ile ölçülür.

İkili sayı sisteminde bit cinsinden tanımlanır.

256 farklı gri seviye vardır.

Açıklama:

Geometrik çözünürlüğü, sayısal bir görüntüde birim alana düşen piksel sayısı ile ifade edebiliriz. Bunun için kullanılan terim PPI (Pixel Per Inch) yani inç (1 inç=2.54 cm) başına düşen piksel sayısıdır.

Doğru Cevap: C

Soru 2

Düzgün hareketten dolayı oluşan bulanıklığın kaldırılması aşağıdaki görüntü işleme basamaklarından hangisidir?

Sayısal görüntü elde etme.

Görüntünün onarımı.

Ön işleme.

Görüntü iyileştirme.

Nokta işlemleri.

Açıklama:

Görüntünün onarımı (restoration) için geliştirilen algoritmalar, bilinen bir nedenden dolayı zarar görmüş olan görüntüde, düzeltme işlemlerinin yapılabilmesine yöneliktir. Örneğin, düzgün hareketten dolayı oluşan bulanıklığın kaldırılması, optik bozulmaların kaldırılması ve periyodik etkilenmelerin kaldırılması için geliştirilen algoritmalardır.

Doğru Cevap: B

Soru 3

Görüntünün keskinleştirilmesi, kenarların belirginleştirilmesi, zıtlığın arttırılması gibi işlemler aşağıdaki adımlardan hangisidir?

Görüntü iyileştirme.

Görüntü onarımı.

Görüntü işleme.

Ön işleme.

Nokta işlemleri.

Açıklama:

Görüntü iyileştirme (Image enhancement) algoritmaları, özel bir uygulama için daha uygun bir sonuç üretmek amacıyla görüntüde yapılan işlemler olup iyileştirme algoritmaları olarak adlandırılır. Örneğin; görüntüdeki bulanıklığın giderilmesi veya keskinleştirme, kenarların belirginleştirilmesi, görüntüdeki zıtlığın veya parlaklığın arttırılması veya gürültünün kaldırılması gibi uygulamalardır.

Doğru Cevap: A

Soru 4

Bir görüntüde nesnelerin sınırlarını, şekil ve alanını belirleme aşağıdakilerden hangisidir?

Görüntü filtreleme.

Görüntü iyileştirme.

Nokta işlemleri.

Görüntü onarımı.

Segmentasyon.

Açıklama:

Segmentasyon, görüntü işlemenin en zor uygulamasıdır ve segmantasyon tekniklerinin sonuçlarında belli bir hata oranı olabilmektedir. Segmentasyon bir görüntüdeki nesnenin sınırları, şekli veya o nesnenin alanı gibi ham bilgiler üretir.

Doğru Cevap: E

Soru 5

Resmin içerisindeki nesnelerin veya bölgelerin, önceden belirlenen tanımlamalara göre etiketlendirilmesine ne ad verilir?

Segmentasyon.

Ön işleme.

Görüntü iyileştirme.

Tanıma ve yorumlama.

Görüntünün onarımı.

Açıklama:

Resmin içerisindeki nesnelerin veya bölgelerin, önceden belirlenen tanımlamalara göre etiketlendirilmesi aşamasına tanıma ve yorumlama denir.

Doğru Cevap: D

Soru 6

Görüntüyü oluşturan piksellerin, görüntü içinde hangi sıklıkla geçtiğini veren istatiksel bilgi aşağıdakilerden hangisidir?

Segmentasyon

Histogram

Görüntü iyileştirme

Görüntü düzeltme

Görüntü yumuşatma

Açıklama:

Bir görüntüyü oluşturan piksellerin o görüntü içinde hangi sıklıkla geçtiğini veren istatistiksel bilgiye histogram denir. Diğer bir deyişle histogram, görüntüdeki piksellerin gri değerlerine dağılımının grafik gösterimidir.

Doğru Cevap: B

Soru 7

Aşağıdakilerden hangisi görüntü flitrelemenin amaçlarından değildir?

İstenileni istenmeyenden ayırmak

Ayırt edilemeyen görüntüyü belirginleştirmek

Zıtlıkları belirginleştirmek

Görüntünün görsel yorumlanabilirliğini arttırmak

Çizgisel yapıları vurgulamak

Açıklama:

Filtrelemenin amacı isteneni istenmeyenden ayırmaktır. Görüntünün kaydı esnasında oluşan gürültü (noise) olarak ifade edilen bozucu etkiler istenmeyen görüntü içeriğidir. Bununla beraber filtreleme ayırt edilemeyen görüntü bilgisinin belirginleştirilmesi için de kullanılır. Filtreleme, bir görüntünün görsel yorumlanabilirliğini artırır.

Doğru Cevap: C

Soru 8

Şekle dayalı eşleme ile ilgili aşağıdakilerden hangisi doğrudur?

Belli şekillerin çıkartılması ve eşlenmesine dayanır

Görüntülerin sembolik tanımlarını karşılaştırır

Görüntülerin maliyet fonksiyonuyla benzerlikleri ölçer

Sol görüntüdeki bir parçanın sağ görüntüdeki karşılığını bulur

Düzgün dokulu görüntü bölümlerinde yüksek doğruluk oranına sahiptir

Açıklama:

Şekle dayalı eşleme, her iki görüntüde belli şekillerin çıkartılması ve eşlenmesine dayanır. Eşlemede ikinci adım bu şekiller arasında yapılan eşlemedir. Birinci adımda genellikle noktalar veya kenarlar çıkartılır.

Doğru Cevap: A

Soru 9

Aşağıdakilerden hangisi ilişkisel eşleme ile ilgili doğru olarak verilmiştir?

Belli şekilleri çıkartılması ve eşlenmesine dayanır

Şekiller arasında yapılan eşlemedir

Sol görüntüdeki bir parçanın sağ görüntüdeki karşılığını bulur

Görüntüdeki sembolik tanımları karşılaştırır ve maliyet fonksiyonuyla benzerlikleri ölçer

Düzgün dokulu görüntü bölümlerinde yüksek doğruluk oranına sahiptir

Açıklama:

İlişkisel eşleme, görüntülerin sembolik tanımlarını karşılaştırır ve bir maliyet fonksiyonuyla benzerlikleri ölçer. Sembolik tanımlar gri değerlere veya türetilmiş detaylara başvurur.

Doğru Cevap: D

Soru 10

Aşağıdakilerden hangisi alana dayalı eşleme ile ilgili doğru olarak verilmiştir?

Sol görüntüdeki bir parçanın sağ görüntüdeki karşılığının bulunmasıdır.

Görüntünün sembolik tanımlarını karşılaştırır.

Maliyet fonksiyonuyla benzerlikleri ölçer.

Belli görüntülerin çıkartılması ve eşlenmesine dayanır.

Noktalar veya kenarlar çıkarılır.

Açıklama:

Alana dayalı görüntü eşleme yöntemi görüntülerdeki piksellerin gri değerlerinden oluşan küçük pencereleri kullanır. Bu yöntemde temel fikir sol görüntüdeki bir parçanın sağ görüntüdeki karşılığının bulunmasıdır.

Doğru Cevap: A

Soru 11

Aşağıdakilerden hangisi sayısal fotogrametrik değerlendirme iş akışında stereo değerlendirme aşamalarından biri değildir?

Ölçme

Tek resim değerlendirme

Yükseklik bilgileri

3 boyutlu görüş

Fotogrametrik nirengi

Açıklama:

Sayısal fotogrametrik değerlendirme iş akışı, stereo değerlendirme aşamaları aşağıdaki gibidir;
• İç yöneltme
• Fotogrametrik Nirengi
• Ölçme
• Nokta Esleme
• Blok Dengeleme
• Dıs Yöneltme
• Epipolar Görüntü Olusturma
• Konum Ayrıntıları
• Yükseklik Bilgileri
• 3 Boyutlu Görüş

Doğru Cevap: B

Soru 12

Aşağıdakilerden hangisi sayısal fotoğraf kullanmanın üstünlükleri arasında yer almamaktadır?

Görüntüler doğrudan bilgisayarda görüntülenebilir

Görüntüde iyileştirme yapılarak resim kalitesi artırılabilir

Uygulamalar gerçek zamanlı olarak yapılabilir

Sayısal görüntü işleme teknikleri kullanılarak fotogrametrik ölçme ve değerlendirme işlemleri otomatik yapılabilir

Hassas fotoğraf tarayıcıya gereksinim duyulur

Açıklama:

Sayısal fotoğrafı kullanmanın çeşitli üstünlükleri vardır. Bu üstünlükler aşağıdaki gibi sıralanabilir.
• Görüntüler doğrudan bilgisayarda görüntülenebilir ve ölçülebilir.
• Görüntüde iyileştirme yapılarak resim kalitesi artırılabilir.
• Uygulamalar gerçek zamanlı olarak yapılabilir.
• Sayısal görüntü işleme teknikleri kullanılarak fotogrametrik ölçme ve değerlendirme işlemleri otomatik yapılabilir.

Doğru Cevap: E

Soru 13

Aşağıdakilerden hangisi bir pikselin görüntü matrisinde sahip olduğu matris koordinatları ile tanımlanmaktadır?

Geometrik özelliği

Radyometrik özelliği

Histogram

Görüntü filtreleme

Görüntü piramidi

Açıklama:

Bir pikselin radyometrik ve geometrik olmak üzere iki temel özelliği söz konusudur. Radyometrik özelliği, pikselin algılandığı elekromanyetik spektrumdaki gri değeri ile tanımlanır. Geometrik özelliği ise görüntü matrisinde sahip olduğu matris koordinatları ile tanımlanır.

Doğru Cevap: A

Soru 14

Aşağıdakilerin hangisi pikselin algılandığı elektromanyetik spektrumdaki gri değer aralığını ifade etmektedir?

Geometrik çözünürlük

Görüntü eşleme

Sayısallaştırma

Değerlendirme

Radyometrik çözünürlük

Açıklama:

Pikselin algılandığı elektromanyetik spektrumdaki gri değer aralığı radyometrik çözünürlüğü göstermektedir.

Doğru Cevap: E

Soru 15

Aşağıdakilerden hangisinden 8 bit olarak kaydedilmiş siyah beyaz bir fotoğrafın gri değer aralığı doğru verilmiştir?

256

Açıklama:

Radyometrik çözünürlük, bilgisayar ortamında ve ikili sayı sisteminde bit cinsinden tanımlanır. 8 bit olarak kaydedilen siyah/beyaz bir görüntüde gri değer aralığı 28=256’dır. Diğer bir ifade ile görüntüde siyahın gri değeri 0 beyazın gri değeri 255 olmak üzere 256 farklı gri seviye vardır.

Doğru Cevap: E

Soru 16

Aşağıdakilerden hangisi bir görüntüyü oluşturan piksellerin o görüntü içinde hangi sıklıkla geçtiğini veren istatistiksel bilgiyi ifade etmektedir?

Kızılötesi görüntü

İndekslenmiş görüntü

Histogram

Görüntü filtreleme

Görüntü piramidi

Açıklama:

Bir görüntüyü oluşturan piksellerin o görüntü içinde hangi sıklıkla geçtiğini veren istatistiksel bilgiye histogram denir. Diğer bir deyişle histogram, görüntüdeki piksellerin gri değerlerine dağılımının grafik gösterimidir.

Doğru Cevap: C

Soru 17

Aşağıdakilerden hangisi görüntünün sadece 0 ve 1'lerden oluştuğu görüntüyü ifade etmektedir?

Siyah beyaz görüntü

Renkli görüntü

İndekslenmiş görüntü

Kızılötesi görüntü

İkili görüntü

Açıklama:

b=1 ise görüntü sadece 0 ve 1’lerden oluşur ve buna ikili görüntü (Binary image) denir.

Doğru Cevap: E

Soru 18

Aşağıdakilerden hangisi görüntü pramitlerinin kullanılma amaçlarından biri değildir?

Veri sıkıştırma

Sayısal görüntü işleme

Görüntü eşleme

Sayısal yükseklik modeli oluşturma

Görüntü verilerinin miktarını azaltma

Açıklama:

Görüntü piramitleri pek çok amaç için kullanılır. Örneğin; veri sıkıştırma, görüntü eşleme, Sayısal Yükseklik Modeli (SYM)
oluşturma.

Doğru Cevap: B

Soru 19

Aşağıdakilerden hangisi en azından kısmen aynı manzarayı içeren iki veya daha fazla sayısal görüntüden elde edilen temel elemanlar arasındaki ilişkinin otomatik olarak kurulmasını ifade etmektedir?

Görüntü eşleme

Değerlendirme

Sayısal görüntü eşleme

Analiz

Sayısallaştırma

Açıklama:

Sayısal görüntü eşleme, en azından kısmen aynı manzarayı içeren iki veya daha fazla sayısal görüntüden elde edilen temel elemanlar arasındaki ilişkinin otomatik olarak kurulmasıdır. Temel elemanlar, görüntülerden çıkarılan detaylar veya gri
değer pencereleri olabilir.

Doğru Cevap: C

Soru 20

Aşağıdakilerin hangisi görüntülerin sembolik tanımlarını karşılaştırır ve bir maliyet fonksiyonuyla benzerlikleri ölçmeyi ifade etmektedir?

Şekle dayalı eşleme

İlişkisel eşleme

Alana dayalı eşleme

Sembolik eşleme

Detaya dayalı eşleme

Açıklama:

İlişkisel eşleme, görüntülerin sembolik tanımlarını karşılaştırır ve bir maliyet fonksiyonuyla benzerlikleri ölçer. Sembolik tanımlar gri değerlere veya türetilmiş detaylara başvurur.

Doğru Cevap: B

Soru 21

Sayısal fotogrametrinin başlangıcı kaçlı yıllara dayanmaktadır?

1950

1960

1970

1980

1990

Açıklama:

Sayısal (digital) fotogrametrinin başlangıcının 1950’lere kadar dayanmasına rağmen 1980’lerde başlayan başlıca araştırma çalışmalarını, sayısal kameralar ve depolama kapasitelerinin artırılması gibi bilgisayar ve elektronik alanlarında yaşanan önemli ilerlemeler ateşlemiştir. Doğru yanıt A seçeneğidir.

Doğru Cevap: A

Soru 22

Aşağıdaki seçeneklerden hangisinde sayısal fotogrametrik değerlendirme iş akışının sıralamasının bir kısmı doğru bir şekilde verilmiştir?

Analog hava fotoğrafı-tarayıcı-değerlendirme-sayısal görüntü-çizim

Analog hava fotoğrafı-tarayıcı-sayısal görüntü-değerlendirme-çizim

Analog hava fotoğrafı-sayısal görüntü-tarayıcı-değerlendirme-çizim

Analog hava fotoğrafı-sayısal görüntü-değerlendirme-tarayıcı-çizim

Analog hava fotoğrafı-değerlendirme-tarayıcı-sayısal görüntü-çizim

Açıklama:

Şekil 6.1'de görüldüğü gibi doğru yanıt B seçeneğidir.

Doğru Cevap: B

Soru 23

Aşağıdakilerden hangisi stereo değerlendirmede gerekli olanlardan biri değildir?

Ölçme

Nokta eşleme

3 boyutlu modeller

Konum ayrıntıları

Dış yöneltme

Açıklama:

Şekil 6.1'de görüldüğü üzere 3 boyutlu modeller sayısal veriye dayalıdır Doğru yanıt C seçeneğidir.

Doğru Cevap: C

Soru 24

Aşağıdakilerden hangisi sayısal fotoğrafı kullanmanın üstün yönlerinden biri arasında gösterilemez?

Görüntüler doğrudan bilgisayarda görüntülenebilir.

Resim kalitesi artırılabilir.

Uygulamalar gerçek zamanlı olarak yapılabilir.

Sayısal fotoğraflar sadece sayısal kameralar yoluyla elde edilir.

Fotogrametrik ölçme ve değerlendirme işlemleri otomatik olarak yapılabilir.

Açıklama:

Sayısal fotoğraflar ya doğrudan doğruya sayısal kameralarla elde edilir ya da, analog fotoğrafların tarayıcı yardımıyla sayısal ortama aktarılması ile sağlanır. Sayısal fotoğrafı
kullanmanın çeşitli üstünlükleri vardır. Bu üstünlükler aşağıdaki gibi sıralanabilir.
• Görüntüler doğrudan bilgisayarda görüntülenebilir ve ölçülebilir.
• Görüntüde iyileştirme yapılarak resim kalitesi artırılabilir.
• Uygulamalar gerçek zamanlı olarak yapılabilir.
• Say›sal görüntü işleme teknikleri kullanılarakfotogrametrik ölçme ve değerlendirme
işlemleri otomatik yapılabilir. Doğru yanıt D seçeneğidir.

Doğru Cevap: D

Soru 25

Doğal renkli fotoğraflarda üç renk bölgesi için toplam üç gri matris bulunur. Aşağıdakilerden hangisi bu renklerden biridir?

Turuncu

Siyah

Beyaz

Sarı

Yeşil

Açıklama:

Doğal renkli fotoğraflarda her spektral aralık için yoğunluk ölçümü yapılır. Mavi, yeşil ve kırmızı bölgeler için birer
tane olmak üzere toplam üç gri matris bulunur. Doğru yanıt E seçeneğidir.

Doğru Cevap: E

Soru 26

10 bit olarak kaydedilen siyah/beyaz bir görüntüde gri değer aralığı aşağıdaki seçeneklerden hangisinde doğru olarak verilmiştir?

128

256

512

1024

Açıklama:

2¹⁰=1024 Doğru yanıt E seçeneğidir.

Doğru Cevap: E

Soru 27

Aşağıdakilerden hangisi filtre boyutlarından biri değildir?

3x3

5x5

4x4

11x11

9x9

Açıklama:

Filtreler çekirdek matris formundadır ve boyutları
3x3, 5x5, 7x7, 9x9, 11x11 şeklinde olabilir. Doğru yanıt C seçeneğidir.

Doğru Cevap: C

Soru 28

84	65	52
156	185	144
100	85	74

1	1	1
1	1	1
1	1	1

Yukarıda sırasıyla orijinal görüntünün piksel değeri ve uygulanacak filtre değeri verilmiştir Buna göre filtre uygulaması yapıldığında ortadaki pikselin yeni değeri aşağıdaki seçeneklerden hangisinde doğru olarak verilmiştir?

104

105

106

107

108

Açıklama:

[(84*1)+(65*1)+(52*1)+(156*1)+(185*1)+(144*1)+(100*1)+(85*1)+(74*1)]/9=105 Doğru yanıt B seçeneğidir.

Doğru Cevap: B

Soru 29

Çapraz korelasyon yönteminde sol görüntüde alınan parça kaç pikselden daha küçük olamaz?

5x5

4x4

3x3

2x2

6x6

Açıklama:

Sol görüntüde referans olarak alınan küçük bir parça (5x5 pikselden daha küçük olmayan) seçilir ve kendisinin sağ görüntüdeki karşılığı, seçilen parçaya yaklaşık olarak karşılık gelen bir araştırma bölgesi üzerinde piksel piksel araştırılarak bulunur. Doğru yanıt A seçeneğidir.

Doğru Cevap: A

Soru 30

Sayısal fotogrametrik değerlendirme iş akışında aşağıdakilerden hangisi, Stereo değerlendirme işlemlerinden biri değildir?

İç yönelme

Tek resim değerlendirme

Blok dengeleme

Nokta eşleme

Ölçme

Açıklama:

Stereo ikili görüntüyü ifade ettiğinden doğru cevap B'dir.

Doğru Cevap: B

Soru 31

Pikselin algılandığı elektromanyetik spektrumdaki gri değer aralığı aşağıdakilerden hangisini göstermektedir?

Geometrik çözünürlük

Radyometrik çözünürlük

Sıfır noktası

Renk bilgisi

G matrisi

Açıklama:

Doğru cevap B'dir.

Doğru Cevap: B

Soru 32

Aşağıdakilerden hangisi görüntü işlemenin adımlarından biri değildir?

Ön işleme

Segmentasyon

Analiz

Anlama ve yorumlama

Baskı

Açıklama:

Doğru cevap E'dir.

Doğru Cevap: E

Soru 33

Aykırı noktaların vurgulanması için aşağıdaki geçiş filtrelerinden hangisi kullanılır?

Düşük

Yüksek

Yönsel

Doğrusal

Açısal

Açıklama:

Yüksek geçiş filtresi aykırı noktaları vurgular. Doğru cevap B'dir.

Doğru Cevap: B

Soru 34

Çapraz korelasyon yöntemi, hangi görüntü eşleme yönteminde uygulanmaktadır?

Alana dayalı görüntü eşleme

Şekle dayalı görüntü eşleme

İlişkisel görüntü eşleme

Doğrusal görüntü eşleme

Açısal görüntü eşleme

Açıklama:

Doğru cevap A'dır.

Doğru Cevap: A

Soru 35

Sayısal görüntüdeki en küçük birim aşağıdakilerden hangisidir?

Piksel

Bit

Bayt

Kod

DPI

Açıklama:

Piksel, sayısal görüntüyü oluşturan en küçük birimdir. Doğru cevap A'dır.

Doğru Cevap: A

Soru 36

Görüntülerin sembolik tanımlarının karşılaştırıldığı eşleme biçimi aşağıdakilerden hangisidir?

İlişkisel eşleme

Şekle dayalı eşleme

Alana dayalı eşleme

Açısal eşleme

Doğrusal eşleme

Açıklama:

İlişkisel eşleme, görüntülerin sembolik tanımlarını karşılaştırır ve bir maliyet fonksiyonuyla benzerlikleri ölçer. Doğru cevap A'dır.

Doğru Cevap: A

Soru 37

Görüntüdeki piksellerin dağilimlarını daha düzenli hale getirmek için aşağıdakilerden hangisi kullanılır?

Histogram

RGB

DPI

Jpeg

Piksel

Açıklama:

Doğru cevap A'dır.

Doğru Cevap: A

Soru 38

Filmde ışığı algılamak için kullanılan gümüş tuzları yerine aşağıdakilerden hangisi kullanılır?

CCD

DPI

Piksel

RGB

Bit

Açıklama:

Doğru cevap A'dır.

Doğru Cevap: A

Soru 39

Aşağıdakilerden hangisi geometrik çözünürlüğü belirtmek için kullanılan terimdir?

DPI

PPI

CPU

Bit

RGB

Açıklama:

Doğru cevap B'dir.

Doğru Cevap: B

Soru 40

"klasik fotogrametri teorisi ile sayısal görüntü işleme tekniklerinin birleştirilmesi şeklinde oluşan bir fotogrametri tekniğidir", tanımı aşağıdaki kavramlardan hangisi tanımlamaktadır?

Sayısal fotogrametri

Fotogrametri

Analog fotogrametri

Sayısal Görüntü

Analog görüntü

Açıklama:

Sayısal fotogrametri, sayısal fotoğraflar ile çalışan fotogrametridir. Doğru cevap A'dır.

Doğru Cevap: A

Soru 41

I. Görüntüler doğrudan bilgisayarda görüntülenebilir ve ölçülebilir.
II. Görüntüde iyileştirme yapılarak resim kalitesi artırılabilir.
III. Uygulamalar gerçek zamanlı değildir.
IV. Sayısal görüntü işleme teknikleri kullanılarak fotogrametrik ölçme ve değerlendirme işlemleri programlar ile yapılabilir.
Yukarıda sayılan başlıklardan hangileri sayısal fotoğrafı kullanmanın çeşitli üstünlükleri olarak sayılabilir?

I, II ve III

II, III ve IV

I, III ve IV

III ve IV

I ve II

Açıklama:

Sayısal fotoğrafı kullanmanın çeşitli üstünlükleri vardır. Bu üstünlükler aşağıdaki gibi sıralanabilir. • Görüntüler doğrudan bilgisayarda görüntülenebilir ve ölçülebilir. • Görüntüde iyileştirme yapılarak resim kalitesi artırılabilir. • Uygulamalar gerçek zamanlı olarak yapılabilir. • Sayısal görüntü işleme teknikleri kullanılarak fotogrametrik ölçme ve değerlendirme işlemleri otomatik yapılabilir. Doğru cevap E'dir.

Doğru Cevap: E

Soru 42

"sayısal bir görüntüde birim alana düşen piksel sayısı" aşağıdaki kavramlardan hangisini tanımlamaktadır?

radyometrik çözünürlük

geometrik çözünürlük

çözünürlük

sayısal çözünürlük

birim çözünürlük

Açıklama:

Geometrik çözünürlüğü, sayısal bir görüntüde birim alana düşen piksel sayısı ile ifade edebiliriz. Doğru cevap B'dir.

Doğru Cevap: B

Soru 43

"pikselin algılandığı elektromanyetik spektrumdaki gri değer aralığı" aşağıdaki kavramlardan hangisini tanımlamaktadır?

analog çözünürlük

geometrik çözünürlük

çözünürlük

radyometrik çözünürlük

birim çözünürlük

Açıklama:

Pikselin algılandığı elektromanyetik spektrumdaki gri değer aralığı radyometrik çözünürlüğü göstermektedir. Doğru cevap D'dir.

Doğru Cevap: D

Soru 44

Ayırma gücü 40 mm/çç olan bir fotoğraf veri kaybı olmaksızın sayısal ortama aktarılmak istendiğine göre tarama aralığını hesaplandığında çıkan sonuç aşağıdaki seçeneklerden hangisinde doğru olarak verilmiştir?

0.00685mm

0.008mm

0.00875mm

0.007mm

0.00785mm

Açıklama:

Doğru cevap C'dir.

Doğru Cevap: C

Soru 45

I. Görüntü ön işleme
II. Görüntü segmentasyonu ve analiz
III. Görüntü anlama ve yorumlama
Yukarıdakilerden hangisi ya da hangileri genel olarak görüntü işleme adımlarıdır?

I, II ve III

II ve III

Yalnız II

I ve III

Yalnız III

Açıklama:

Genel olarak görüntü işleme üç adımdan oluşmaktadır: • Görüntü ön işleme • Görüntü segmentasyonu ve analiz • Görüntü anlama ve yorumlama. Doğru cevap A'dır.

Doğru Cevap: A

Soru 46

Her piksel değeri bir önceki pikselin değerine bağlı olan yeni bir piksel ile yer değiştirildiği, görüntüde piksel piksel değişiklik yapıldığı işlem aşağıdakilerden hangisidir?

piksel işlemleri

sayısal görüntü düzeltme işlemleri

görüntü düzeltme işlemleri

piksel düzenleme işlemleri

nokta işlemleri

Açıklama:

Görüntüde piksel piksel değişiklik yapmak için nokta işlemleri kullanılır. Her piksel değeri bir önceki pikselin değerine bağlı olan yeni bir piksel ile yer değiştirir. Doğru cevap E'dir.

Doğru Cevap: E

Soru 47

Histogramın tanımı aşağıdaki seçeneklerden hangisinde doğru olarak verilmiştir?

bir görüntüyü oluşturan renklerin o görüntü içinde hangi sıklıkla geçtiğini veren istatistiksel bilgi

bir görüntüyü oluşturan piksellerin o görüntü içinde hangi sıklıkla geçtiğini veren istatistiksel bilgi

bir görüntüyü oluşturan grafiklerin o görüntü içinde hangi sıklıkla geçtiğini veren istatistiksel bilgi

pikselleri oluşturan renklerin o görüntü içinde hangi sıklıkla geçtiğini veren istatistiksel bilgi

pikselleri oluşturan renklerin o görüntü içinde hangi sıklıkla geçtiğini veren matematiksel hesaplama

Açıklama:

Bir görüntüyü oluşturan piksellerin o görüntü içinde hangi sıklıkla geçtiğini veren istatistiksel bilgiye histgram denir. Doğru cevap B'dir.

Doğru Cevap: B

Soru 48

Düşük geçiş filtrelemesi, filtreleme için 3 genel yöntemden biridir. Aşağıdakilerden hangisi bu yöntemin açıklamaktadır?

Çizgisel noktaların yumuşatılması

Benzer noktaların vurgulanması

Aykırı noktaların yumuşatılması

Çizgisel yapıların vurgulanması

Aykırı noktaların vurgulanması

Açıklama:

Filtreleme için 3 genel yöntem vardır : • Düşük geçiş filtresi: Aykırı noktaların yumuşatılması, • Yüksek geçiş filtresi: Aykırı noktaların vurgulanması, • Yönsel geçiş filtresi: Çizgisel yapıların vurgulanması içindir. Doğru cevap C'dir.

Doğru Cevap: C

Soru 49

Görüntülerin sembolik tanımlarını karşılaştırıp ve bir maliyet fonksiyonuyla benzerlikleri ölçme işlemi aşağıdakilerden hangisidir?

Şekle dayalı eşleme

Sayısal eşleme

Anaolog eşleme

İlişkisel eşleme

Alana dayalı eşleme

Açıklama:

İlişkisel eşleme, görüntülerin sembolik tanımlarını karşılaştırır ve bir maliyet fonksiyonuyla benzerlikleri ölçer. Doğru cevap D'dir.

Doğru Cevap: D

Ünite 7

Soru 1

Aşağıdakilerden hangisi günümüzde yaygın olarak üretilen fotogrametrik ürünler arasında yer almamaktadır?

Coğrafi veriler

Vektörel haritalar

Topoğrafik haritalar

Sayısal arazi modeli

Sayısal yükseklik modeli

Açıklama:

Analog ve analitik fotogrametri döneminde üretilen kağıt altlıklara basılan ürünler günümüzde de kullanılmaktadır. Fotogrametrik yöntemle üretilen ürünler farklı form ve formatta üretilmektedir. Günümüzde yaygın olarak üretilen fotogrametrik ürünler genel olarak aşağıdaki şekilde ifade edilebilir.
• Coğrafi veriler,
• Sayısal arazi modeli,
• Sayısal yükseklik modeli,
• Vektörel haritalar,
• Ortofoto,
• 3 boyutlu modeller.

Doğru Cevap: C

Soru 2

Aşağıdakilerden hangisi eğiklik ve diferansiyel alanlarda yükseklik etkileri giderilmiş ve ölçeklendirilmiş, bir haritanın geometrik niteliklerine sahip özellikleri tanımlamaktadır?

Ortofotoğraf

Ortofoto harita

Ortofoto mozaik

Stereomate

3 boyutlu modeller

Açıklama:

Ortofoto ürün türlerinden biri de ortofotoğraftır (orto-foto): Eğiklik ve diferansiyel alanlarda yükseklik etkileri giderilmiş
ve ölçeklendirilmiş, bir haritanın geometrik niteliklerine sahip bir fotoğraftır.

Doğru Cevap: A

Soru 3

Aşağıdakilerden hangisi birden fazla ortofotonun bir araya getirilmesi ile elde edilen tek bir birleşik görüntüyü ifade etmektedir?

Stereomate

Ortofoto harita

Ortofoto mozaik

Ortofotoğraf

Sayısal arazi modeli

Açıklama:

Ortofoto ürün türlerinden biri de Ortofoto Mozaiktir: Birden fazla ortofotonun bir araya getirilmesi ile elde edilen tek bir birleşik görüntüdür.

Doğru Cevap: C

Soru 4

Aşağıdakilerden hangisi üretilen bir ortofotonun geometrik doğruluğunun belirleyicileri arasında yer almaktadır?

Güneş ışığı eğim açısı

Kullanılan kamera

Filmin ayırma gücü

Sayısal arazi modelinin doğruluğu

Diyafram

Açıklama:

Üretilen ortofotonun geometrik doğruluğu;
• Dış yöneltme elemanlarının doğruluğuna,
• Sayısal arazi modelinin doğruluğuna,
• Fotoğraf ve piksel koordinat sistemleri arasındaki dönüşüme, bağlıdır.

Doğru Cevap: D

Soru 5

Aşağıdakilerden hangisi üretilen bir ortofotonun görüntü kalitesinin belirleyicileri arasında yer almaktadır?

Dış yöneltme elemanlarının doğruluğu

Sayısal arazi modelinin doğruluğu

Fotoğraf ve piksel koordinat sistemleri arasındaki dönüşümü

Piksel koordinatlarının Affin dönüşümü

Poz süresi

Açıklama:

Doğru Cevap: E

Soru 6

Aşağıdakilerden hangisi topoğrafik haritalarda yer alan özellikler arasında yer almamaktadır?

Nüfus yoğunluğu

Köprüler

Akarsular

Bitki örtüsü

Yollar

Açıklama:

Topoğrafik haritalar üzerinde, yeryüzünde bulunan tüm unsurlar kendilerine özgü simgelerle işaretlenmişlerdir. Topografik haritalar, haritası oldukları bölgelerde bulunan yapay ve doğal objeleri, (binalar, köprüler, yollar, akarsu ve durgun su objeleri, bitki örtüsü ve arazi engebesini) kartografik işaretlerle göstererek bilgi veren ürünlerdir. Akarsu ve durgun su objesi kavramı, dereler, çaylar, nehirler, kanallar, göller, baraj gölleri ve denizleri kapsamaktadır.

Doğru Cevap: A

Soru 7

Aşağıdakilerden hangisi kent haritalarında yer alan özellikler arasında yer almaktadır?

Açık alanlar

Köprüler

Bitki örtüsü

Baraj gölleri

Denizler

Açıklama:

Bir kentin tümünün ya da bir bölümünün, nüfus yoğunluğu, açık alanlar, okullar, anayollar, dolaşım yoğunluğu gibi koşul ve özelliklerini gösteren haritalardır.

Doğru Cevap: A

Soru 8

Aşağıdakilerden hangisi belirli bir pafta bölümleme sistemine göre üretilmiş, koordinat çizgileri, yer isimleri gibi kartoğrafik bilgiler eklenmiş ortofotodur?

Ortofotoğraf

Ortofoto harita

Ortofoto mozaik

Stereomate

Sayısal yükseklik modeli

Açıklama:

Ortofoto ürün türlerinden biri de ortofoto haritadır: Çizgi haritalar gibi belirli bir pafta bölümleme sistemine göre üretilmiş,
koordinat çizgileri, yer isimleri vb. kartoğrafik bilgiler eklenmiş ortofotodur.

Doğru Cevap: B

Soru 9

Aşağıdakilerden hangisi yeryüzü topoğrafyasını en sade ve çıplak şekilde X, Y ve Z yükseklik değeriyle üç boyutlu olarak ifade eden model olarak tanımlanmaktadır?

Stereomate

Ortofoto mozaik

Sayısal yüzey modeli

Sayısal yükseklik modeli

Sayısal arazi modeli

Açıklama:

Yeryüzü topoğrafyasını en sade ve çıplak şekilde X, Y ve Z yükseklik de¤eriyle üç boyutlu olarak ifade eden model olarak tanımlanabilir.

Doğru Cevap: D

Soru 10

Aşağıdakilerden hangisi arazi yüzeyinin belirgin topografik özelliklerinin ve arazinin gerçek şeklinin daha iyi biçimde sayısal olarak sunulmuş biçimidir?

Sayısal yüzey modeli

Sayısal yükseklik modeli

Sayısal arazi modeli

Topoğrafik harita

Kent haritaları

Açıklama:

SAM (sayısal arazi modeli) arazi yüzeyinin belirgin topografik özelliklerinin ve arazinin gerçek şeklinin daha iyi biçimde sayısal olarak sunulmuş biçimidir.

Doğru Cevap: C

Soru 11

Aşağıdakilerden hangisi fotogrametrik yöntemlerin üstünlüklerinden biri değildir?

Analogdan sayısala geçilmesi

Zaman kazancı

Sürekli güncelleme kolaylığı

Alt yapının sağlıklı oluşturulması

Düşük maliyet

Açıklama:

Fotogrametrik yöntemle veri üretimi, yüksek ve homojen doğruluk, zaman kazancı, düşük maliyet, sürekli güncelleme kolaylığı, bilgi sistemlerine ve proje üretimine yönelik alt
yapının sağlıklı oluşturulması gibi üstünlüklere sahiptir. Doğru yanıt A seçeneğidir

Doğru Cevap: A

Soru 12

Aşağıdaki seçeneklerin hangisinde fotogrametrik veri üretiminin aşamaları doğru bir şekilde sıralanmıştır?

Proje hazırlığı-blok dengeleme-editleme-sayısal arazi modeli-sayısal ortofoto

Proje hazırlığı-blok dengeleme-sayısal arazi modeli-editleme-sayısal ortofoto

Proje hazırlığı-blok dengeleme-editleme-sayısal ortofoto-sayısal arazi modeli

Proje hazırlığı-blok dengeleme-sayısal arazi modeli-sayısal ortofoto-editleme

Proje hazırlığı-sayısal arazi modeli-blok dengeleme-sayısal ortofoto-editleme

Açıklama:

Şekil 7.1'de görüldüğü üzere doğru yanıt B seçeneğidir.

Doğru Cevap: B

Soru 13

Birden fazla ortofotonun bir araya getirilmesi ile elde edilen
tek bir birleşik görüntü tanımı aşağıdaki kavramlardan hangisine karşılık gelmektedir?

Ortofotoğraf

Ortofoto Harita

Ortofoto Mozaik

Stereomate

Sayısal Ortofoto

Açıklama:

Ortofoto Mozaik: Birden fazla ortofotonun bir araya getirilmesi ile elde edilen tek bir birleşik görüntüdür. Doğru yanıt C seçeneğidir.

Doğru Cevap: C

Soru 14

Aşağıdakilerden hangisi sayısal ortofotonun üretim iş adımlarının arasında değildir?

Orta noktası referans koordinat sisteminde XY koordinatına karşılık gelen boş ortogörüntü matrisinin oluşturulması

Sayısal arazi modeli yardımıyla XY koordinatına karşılık gelen Z koordinatının belirlenmesi

Hesaplanan fotoğraf koordinatlarından piksel koordinatlarının Affin dönüşümü ile hesaplanması

Hesaplanan gri değer boş alanda ilgili resme atanır

Hesaplanan piksel koordinatına ilişkin gri değerin komşu pikselller yardımıyla enterpolasyonla hesaplanması

Açıklama:

Sayısal ortofoto üretim iş adımlarını aşağıdaki gibi özetleyebiliriz;
• Orta noktası referans koordinat sisteminde XY koordinatına karşılık gelen boş ortogörüntü matrisinin oluşturulması,
• Sayısal arazi modeli yardımıyla XY koordinatına karşılık gelen Z koordinatının belirlenmesi,
• İzdüşüm denklemleri ve ortofoto üretilecek fotoğrafa ilişkin iç ve dış yöneltme elemanları kullanılarak XYZ koordinatına karşılık gelen fotoğraf koordinatlarının hesaplanması,
• Hesaplanan fotoğraf koordinatlarından piksel koordinatlarının Affin dönüşümü ile hesaplanması,
• Hesaplanan piksel koordinatına ilişkin gri değerin komşu pikselller yardımıyla enterpolasyonla hesaplanması,
• Hesaplanan gri değer boş ortogörüntü matrisinde ilgili piksele atanır. Doğru yanıt D seçeneğidir.

Doğru Cevap: D

Soru 15

Aşağıdakilerden hangisi sayısal yükseklik modelinin özelliklerinden biri değildir?

Yaygın olarak raster formatında veya üçgenlenmiş düzensiz ağ ile temsil edilir.

Sayısal bir görüntü gibi depolanır.

Görüntüdeki pikseller yükseklik verilerini içerir.

Hücrelerin sayısal değerleri yükseklikleri gösterir.

Su ayrım ve su toplama çizgileri ile sırt ve vadileri içerir.

Açıklama:

Sayısal yükseklik modelinde yaygın olarak raster formatında veya üçgenlenmiş düzensiz ağ ile temsil edilir, sayısal bir görüntü gibi depolanır, görüntüdeki pikseller yükseklik verilerini içerir ve hücrelerin sayısal değerleri yükseklikleri gösterir. Sayısal arazi modeli ise Su ayrım ve su toplama çizgileri ile sırt ve vadileri içerir. Doğru yanıt E seçeneğidir.

Doğru Cevap: E

Soru 16

Aşağıdakilerden hangisi sayısal arazi modeli oluşturulurken dikkat edilmesi gereken koşullardan biri değildir?

Mümkün olduğunca az sayıda dayanak noktasıyla oluşturulmalıdır.

Arazi bilgileri verimli bir şekilde işlenmelidir.

Arazinin topografyasını yeterli incelikte bir yaklaşımla temsil edilmelidir.

Enterpolasyonla yükseklikleri elde edilen noktalar için, hesaplama süresi çok fazla olmamalıdır.

Elde edilen bütün veriler, başka bilgi sistemleri için veri olarak kullanılır.

Açıklama:

SAM oluşturulurken dikkat edilmesi gereken koşullar;
1. Mümkün olduğunca az say›da dayanak noktasıyla SAM oluşturulmalıdır,
2. Arazi bilgileri verimli bir şekilde işlenmelidir,
3. SAM, arazinin topoğrafyasını yeterli incelikte bir yaklaşımla temsil etmelidir,
4. Enterpolasyonla yükseklikleri elde edilen noktalar için, hesaplama süresi çok fazla olmamalıdır. Doğru yanıt E seçeneğidir.

Doğru Cevap: E

Soru 17

Aşağıdakilerden hangisi topografik haritanın özelliklerinden biri değildir?

Arazi biçimleri haritada kolayca anlaşılabilecek sembollerle gösterilir.

Haritanın üst kısmı kuzeyi gösterir.

Harita ölçeği sayesinde harita üzerinde ölçüm ve hesaplamalar yapılabilir.

Üretilmesindeki temel düşünce ülkenin kaynaklarını gösterilmesindir.

Göller, nehirler, kasabalar ve benzerleri harita üzerinde isimleri ile gösterilir.

Açıklama:

Topoğrafik haritanın özellikleri;
• Topoğrafik haritaları diğerlerinden ayıran özellik yeryüzünün şeklini eşyükselti eğrileri ile göstermesidir.
• Arazi biçimleri haritada kolayca anlaşılabilecek sembollerle gösterilir.
• Haritanın üst kısmı kuzeyi gösterir.
• Harita ölçeği sayesinde harita üzerinde ölçüm ve hesaplamalar yapılabilir.
• Göller, nehirler, kasabalar ve benzerleri harita üzerinde isimleri ile gösterilir. Doğru yanıt D seçeneğidir.

Doğru Cevap: D

Soru 18

Topoğrafik haritalarda ölçeğin 1/1000 olması durumunda fotoğraf ölçeği aşağıdakilerden hangisinden daha küçük olmaz?

1/16000

1/10000

1/5000

1/3500

1/2000

Açıklama:

Düşey fotoğraf, ölçekleri yapılacak harita ve ortofoto ölçeğine bağlı olarak belirlenir. Bu ölçeklerin 1/5000 olması durumunda fotoğraf ölçeği 1/16000’den, 1/2000 olması durumunda 1/10000’den, 1/1000 olması durumunda
da 1/5000’den küçük olamaz. 1/500 ölçekli haritaların yapımı için de fotoğraf ölçeği 1/3500’den küçük olamaz. Doğru yanıt C seçeneğidir.

Doğru Cevap: C

Soru 19

CBS tabanlı kullanım için yapılan çalışmalar arasında aşağıdakilerden hangisi gösterilemez?

Üç boyutlu modelleme

Haritalama

Görüntü kaplama

Animasyon

Üç boyutlu sorgulama

Açıklama:

Üç boyutlu modelleme ve animasyon destekli arazi ve şehir modellerinin oluşturulması ve elde edilen ürünlerin CBS tabanlı kullanımı için yapılan çalışmalar aşağıdaki gibi sıralanabilir.
• Üç boyutlu modelleme (Modelling),
• Görüntü kaplama (Rendering),
• Animasyon (Animation),
• Üç boyutlu sorgulama (3D Query). Doğru yanıt B seçeneğidir.

Doğru Cevap: B

Soru 20

Aşağıdakilerden hangisi üç boyutlu modellemenin özelliklerinden biri değildir?

Gerçek görüntülerin kullanılmasını gerektirir.

En önemli konulardan birisi sayısal arazi modellerinin elde edilmesidir.

Modelleme jeodezik koordinatlandırma çalışmalarıyla başlar.

Üç boyutlu şehir modellerinin oluşturulması için altlıkların hazırlanması ile süreç tamamlanır.

Gereksiz bina detayı olarak kabul edilen objeler çizilmeyen detaylardır.

Açıklama:

Üç boyutlu modelleme içinde en önemli konulardan birisi de SAM’lerin elde edilmesidir. Üç boyutlu şehir modellerinde, gereksiz bina detayı olarak kabul edilen objeler
(balkon, saçak vb.) üç boyutlu olarak çizilemeyen detaylardır. Görüntü Kaplama; sanal dünyanın gerçeğe en yakın görselleştirilmesi için gerçek görüntülerin kullanılması gereklidir. Doğru yanıt A seçeneğidir.

Doğru Cevap: A

Soru 21

Aşağıdakilerden hangisi, fotogrametrik yöntemle veri üretiminin üstünlüklerinden biri değildir?

Sürekli güncelleme kolaylığı

Yüksek ve homojen doğruluk

Düşük maliyet

Sayısal formatta üretilmesi

Bilgi sistemlerine ve proje üretimine yönelik alt yapının sağlıklı oluşturulması

Açıklama:

Fotogrametrik yöntemle veri üretimi, yüksek ve homojen doğruluk, zaman kazancı, düşük maliyet, sürekli güncelleme kolaylığı, bilgi sistemlerine ve proje üretimine yönelik alt yapının sağlıklı oluşturulması gibi üstünlüklere sahiptir. Sayısal formatta üretilmesi, bir üstünlük değildir; üretim şeklinin (analogdan sayısala geçerek) değiştirilmesiyle ilgilidir.

Doğru Cevap: D

Soru 22

Ortofotoğraf (orto-foto): Birden fazla ortofotonun bir araya getirilmesi ile elde edilen tek bir birleşik görüntüdür.
Ortofoto Harita: Çizgi haritalar gibi belirli bir pafta bölümleme sistemine göre üretilmiş, koordinat çizgileri, yer isimleri vb. kartoğrafik bilgiler eklenmiş ortofotodur.
Ortofoto Mozaik: Eğiklik ve diferansiyel alanlarda yükseklik etkileri giderilmiş ve ölçeklendirilmiş bir haritanın geometrik niteliklerine sahip bir fotoğraftır.
Stereomate: Stereo görüş veren, yükseklik bilgileri eklenmiş ortofotodur.

Yukarıda verilmiş ortofoto ürün türleri ve bilgilerinden hangileri doğru eşleştirilmiştir?

I-II

II-III

II-IV

III-IV

I-IV

Açıklama:

Ortofotoğraf (orto-foto): Eğiklik ve diferansiyel alanlarda yükseklik etkileri giderilmiş ve ölçeklendirilmiş bir haritanın geometrik niteliklerine sahip bir fotoğraftır
Ortofoto Mozaik: Birden fazla ortofotonun bir araya getirilmesi ile elde edilen tek bir birleşik görüntüdür.

Doğru Cevap: C

Soru 23

İzdüşüm denklemleri ve ortofoto üretilecek fotoğrafa ilişkin iç ve dış yöneltme elemanları kullanılarak XYZ koordinatına karşılık gelen fotoğraf koordinatlarının hesaplanması
Orta noktası referans koordinat sisteminde XY koordinatına karşılık gelen boş ortogörüntü matrisinin oluşturulması
Hesaplanan fotoğraf koordinatlarından piksel koordinatlarının Affin dönüşümü ile hesaplanması
Hesaplanan gri değer boş ortogörüntü matrisinde ilgili piksele atanması
Sayısal arazi modeli yardımıyla XY koordinatına karşılık gelen Z koordinatının belirlenmesi
Hesaplanan piksel koordinatına ilişkin gri değerin komşu pikseller yardımıyla enterpolasyonla hesaplanması

Sayısal ortofoto üretim iş adımları, aşağıdakilerden hangisinde doğru sıralamayla verilmiştir?

II-V-I-III-VI-IV

III-I-VI-II-IV-V

I-IV-II-III-VI-V

V-I-VI-III-II-IV

IV-I-III-VI-II-IV

Açıklama:

Sayısal ortofoto üretim iş adımları, sırasıyla şu şekildedir:

Orta noktası referans koordinat sisteminde XY koordinatına karşılık gelen boş ortogörüntü matrisinin oluşturulması
Sayısal arazi modeli yardımıyla XY koordinatına karşılık gelen Z koordinatının belirlenmesi
İzdüşüm denklemleri ve ortofoto üretilecek fotoğrafa ilişkin iç ve dış yöneltme elemanları kullanılarak XYZ koordinatına karşılık gelen fotoğraf koordinatlarının hesaplanması
Hesaplanan fotoğraf koordinatlarından piksel koordinatlarının Affin dönüşümü ile hesaplanması
Hesaplanan piksel koordinatına ilişkin gri değerin komşu pikseller yardımıyla enterpolasyonla hesaplanması
Hesaplanan gri değer boş ortogörüntü matrisinde ilgili piksele atanması

Doğru Cevap: A

Soru 24

Aşağıdakilerden hangisi Sayısal Arazi Modeli ile ilgili bir bilgidir?

Yeryüzü topoğrafyasını en sade ve çıplak şekilde X, Y ve Z yükseklik değeriyle üç boyutlu olarak ifade eden model olarak tanımlanabilir.

Özellikle topoğrafik bir yüzeyin sayısal gösterimi için kullanılmaktadır.

Sayısal bir görüntü gibi depolanır ve görüntüdeki pikseller yükseklik verilerini içerir.

Genellikle yaygın olarak raster formatında veya üçgenlenmiş düzensiz ağ (TIN-Triangulated Irregular Network) ile temsil edilir.

Genellikle tam 3B yerine 2.5 boyutlu model olarak adlandırılmaktadır.

Açıklama:

A, B, C ve D seçenekleri, Sayısal Yükseklik Modeli ile ilgili bilgilerdir.

Doğru Cevap: E

Soru 25

Topoğrafik bir yüzeyin sayısal gösterimi için SYM daha genel bir terim olmasına karşın SAM daha yaygın olarak kullanılmaktadır.
SAM kullanılarak üretilen eşyükselti eğrileri arazinin gerçek şeklini daha iyi sunmaktadır.
SYM üretimi SAM’ye göre daha pahalı ve daha zaman alıcıdır.

Sayısal Yükseklik Modeli ve Sayısal Arazi Modeli ile ilgili yukarıda verilen bilgilerden hangileri doğrudur?

Yalnız I

Yalnız II

Yalnız III

I-II

II-III

Açıklama:

Topoğrafik bir yüzeyin sayısal gösterimi için SAM daha genel bir terim olmasına karşın SYM daha yaygın olarak kullanılmaktadır.
SAM üretimi SYM’ye göre daha pahalı ve daha zaman alıcıdır.

Doğru Cevap: B

Soru 26

Aşağıdakilerden hangisi, Sayısal Yüzey Modeli (YM)'nin, Sayısal Yükseklik Modeli ve Sayısal Arazi Modeli ile arasındaki farka ilişkin doğru seçenektir?

Mümkün olduğunca az sayıda dayanak noktasıyla oluşturulmalıdır.

Arazi bilgileri verimli bir şekilde işlenmelidir.

Yükseklik bilgileri bina, ağaç, kule ve diğer objelerin yüzeyine ilişkindir.

Arazinin topoğrafyasını yeterli incelikte bir yaklaşımla temsil etmelidir.

Enterpolasyonla yükseklikleri elde edilen noktalar için, hesaplama süresi çok fazla olmamalıdır.

Açıklama:

A, B, D ve E seçenekleri, SAM oluşturulurken dikkat edilmesi gereken koşullardır.

Doğru Cevap: C

Soru 27

Aşağıda verilmiş olan topoğrafik haritanın özelliklerinden hangisi yanlıştır?

Topoğrafik haritaları diğerlerinden ayıran özellik yeryüzünün şeklini eşyükselti eğrileri ile göstermesidir.

Arazi biçimleri haritada kolayca anlaşılabilecek sembollerle gösterilir.

Haritanın üst kısmı kuzeyi gösterir.

Harita üzerinde ölçüm ve hesaplama yapılamaz.

Göller, nehirler, kasabalar ve benzerleri harita üzerinde isimleri ile gösterilir.

Açıklama:

Harita ölçeği sayesinde harita üzerinde ölçüm ve hesaplamalar yapılabilir.

Doğru Cevap: D

Soru 28

Okullar
Anayollar
Kasabalar

Yukarıdakilerden hangileri, kent haritalarının gösterdiği özellikler arasında yer alır?

I-II

II-III

Yalnız I

Yalnız II

Yalnız III

Açıklama:

Bir kentin tümünün ya da bir bölümünün, nüfus yoğunluğu, açık alanlar, okullar, anayollar, dolaşım yoğunluğu gibi koşul ve özelliklerini gösteren haritalardır. Kasabaları, topografik haritalar gösterir.

Doğru Cevap: A

Soru 29

Kullanılan yöntemler, tamamen mesleki olan jeodezik ve fotogrametrik çalışmaları içeren klasik yöneltme, değerlendirme ve çizim aşamalarından oluşur.
Fotogrametrik yöntemlerle elde edilen sayısal arazi modellerinin yanında, bu iş için özellikle üretilen yazılımlar kullanılarak bir fonksiyon yardımı ile otomatik ya da yarı otomatik SAM üretimi yapılmaktadır.
Gerçek olarak üç boyutlu şehir modellerinin hazırlanmasında en önemli nokta, yersel ve hava fotoğraflarının üç boyutlu modelde birlikte kullanılmasıdır.

Yukarıdakilerden hangileri, üç boyutlu modellemenin özellikleri arasında yer alır?

Yalnız I

Yalnız II

Yalnız III

I-II

II-III

Açıklama:

Gerçek olarak üç boyutlu şehir modellerinin hazırlanmasında en önemli nokta, yersel ve hava fotoğraflarının üç boyutlu modelde birlikte kullanılmasıdır. Bunun için, sanal gerçeklik (virtual reality) tekniklerinden birisi olan görüntü kaplama tekniği kullanılır. Dolayısıyla III, görüntü kaplamayla ilgili bir bilgidir.

Doğru Cevap: D

Soru 30

Başarısı esas olarak, yazılımın ve sistemin gücü ile orantılıdır.
Gerçeğe uygunlukla beraber doğruluk, birinci derecede önemlidir.
Üzerinden uçuş, şehirde ve sokaklarda gezinti, görüntüde yaklaşma ve uzaklaşma gibi adımları içeren görüntüsel hareketleri bulunmaktadır.

Yukarıdakilerden hangileri, animasyonun özellikleri arasında yer alır?

I-II

II-III

I-III

Yalnız I

Yalnız II

Açıklama:

II, Üç Boyutlu Sorgulama (3D Query)'nın özelliklerinden biridir.

Doğru Cevap: C

Soru 31

Aşağıdakilerden hangisi birden fazla ortofotonun bir araya getirilmesi ile elde edilen
tek bir birleşik görüntüye verilen addır?

Ortofotoğraf

Ortofoto Harita

Ortofoto Mozaik

Stereomate

Orto Lazer

Açıklama:

birden fazla ortofotonun bir araya getirilmesi ile elde edilen tek bir birleşik görüntüye ortofoto mozaik denir. Doğru cevap C'dir.

Doğru Cevap: C

Soru 32

Yeryüzü topoğrafyasını en sade ve çıplak şekilde X, Y ve Z yükseklik değeriyle üç boyutlu olarak ifade eden model aşağıdakilerden hangisidir?

Sayısal Yükseklik Modeli

Sayısal Arazi Modeli

Sayısal Yüzey Modeli

Sayısal Harita Modeli

Sayısal Mimari Modeli

Açıklama:

Yeryüzü topoğrafyasını en sade ve çıplak şekilde X, Y ve Z yükseklik değeriyle üç boyutlu olarak ifade eden model sayısal yükseklik modelidir. Doğru cevap A'dır.

Doğru Cevap: A

Soru 33

Aşağıdakilerden hangisi topoğrafik haritaların özelliklerinden biri değildir?

yeryüzü şekilleri eşyükseklik eğrileri ile gösterilir.

arazi biçimleri haritada kolayca anlaşılabilecek sembollerle gösterilir.

haritanın üst kısmı güneyi gösterir.

harita üzerinde ölçüm ve hesaplamalar yapılabilir.

göller, nehirler, kasabalar ve benzerleri harita üzerinde isimleri ile gösterilir.

Açıklama:

Topoğrafik haritalarda haritanın üst kısmı kuzeyi gösterir. Buna göre doğru cevap C'dir.

Doğru Cevap: C

Soru 34

Aşağıdakilerden hangisi üç boyutlu modelleme ve animasyon destekli arazi ve şehir modellerinin oluşturulması ve elde edilen ürünlerin CBS tabanlı kullanımı için yapılan çalışmalardan biri değildir?

Modelling

Rendering

Animation

3D Query

3D Scanning

Açıklama:

E şıkkındaki ifade zaten başlangıçta kullanılan ürünlerin üretim biçimi olduğundan doğru cevap E'dir.

Doğru Cevap: E

Soru 35

Oluşturulan üç boyutlu şehir modelleri ve bunların animasyonu esas itibari ile görsel bir eğlence olmasından ziyade başta da belirtildiği üzere, üç boyutlu CBS sistemlerine altlık oluşturulması ve sorgulamaların görselleştirilmesine yönelik çalışmalar yapılması amacını taşıyan işlem aşağıdakilerden hangisidir?

3D Query

Rendering

Animation

3D modelling

3D scanning

Açıklama:

Doğru cevap A'dır.

Doğru Cevap: A

Soru 36

Yükseklik bilgilerinin bina, ağaç, kule ve diğer objelerin yüzeyine ilişkin olduğu model aşağıdakilerden hangisidir?

SAM

SYM

SRM

SRO

Açıklama:

Doğru cevap A'dır.

Doğru Cevap: A

Soru 37

Eğiklik ve diferansiyel alanlarda yükseklik etkileri giderilmiş ve ölçeklendirilmiş fotoğrafa ne ad verilir?

Ortofotoğraf

Ortofoto harita

Ortofoto mozaik

Ortofoto grafik

Stereomate

Açıklama:

Doğru cevap A'dır.

Doğru Cevap: A

Soru 38

Aşağıdakilerden hangisi günümüzde yaygın olarak üretilen fotogrametrik ürünlerden biri değildir?

Coğrafi veriler

Sayısal arazi modeli

Ortofoto

Vektörel Haritalar

Topografik haritalar

Açıklama:

Günümüzde yaygın olarak üretilen fotogrametrik ürünler şunlardır.
• Coğrafi veriler,
• Sayısal arazi modeli,
• Sayısal yükseklik modeli,
• Vektörel haritalar,
• Ortofoto,
• 3 boyutlu modeller.
Doğru cevap E'dir.

Doğru Cevap: E

Soru 39

Aşağıdaki fotogrametrik veri üretim aşamalarından hangisi, blok dengeleme aşamasından sonra gelmektedir?

Blok hazırlığı

Fotogrametrik nirengi

Sayısal Arazi modeli

Editleme

Kartoğrafik işlemler

Açıklama:

Veri toplama ve Sayısal arazi modeli işlemleri blok dengelemeden sonra gelmektedir.

Doğru Cevap: C

Soru 40

Aşağıdakilerden hangisi, jeodezik noktaların belirlenmesinden sonra gelen fotogrametrik veri üretim aşamasıdır?

Sayısal görüntü

Blok Dengeleme

Blok hazırlığı

Sayısal arazi modeli

Veri toplama

Açıklama:

Doğru cevap C'dir.

Doğru Cevap: C

Soru 41

Birden fazla ortofotonun bir araya getirilmesi ile elde edilen tek bir birleşik görüntü aşağıdakilerden hangisidir?

Ortofotoğraf

Ortofoto Harita

Ortofoto Mozaik

Sayısal ortofoto

Stereomate

Açıklama:

Ortofoto Mozaik: Birden fazla ortofotonun bir araya getirilmesi ile elde edilen tek bir birleşik görüntüdür.

Doğru Cevap: C

Soru 42

Arazi yüzeyinin belirgin topografik özelliklerinin ve arazinin gerçek şeklinin daha iyi biçimde sayısal olarak sunulmuş biçimi olarak ifade edilen model aşağıdakilerden hangisidir?

Sayısal arazi modeli

Sayısal yükseklik modeli

Sayısal yüzey modeli

Stereomate

Ortofoto

Açıklama:

Sayısal arazi modeli arazi yüzeyinin belirgin topografik özelliklerinin ve arazinin gerçek şeklinin daha iyi biçimde sayısal olarak sunulmuş biçimidir.

Doğru Cevap: A

Soru 43

Topoğrafik haritada 1/1000 ölçekli haritanın yapımı için fotoğraf ölçeği en az kaç olmalıdır?

1/16000

1/10000

1/5000

1/3500

1/1000

Açıklama:

Düşey fotoğraf, ölçekleri yapılacak harita ve ortofoto ölçeğine bağlı olarak belirlenir. Bu ölçeklerin 1/5000 olması durumunda fotoğraf ölçeği 1/16000’den, 1/2000 olması durumunda 1/10000’den, 1/1000 olması durumunda da 1/5000’den küçük olamaz. 1/500 ölçekli haritaların yapımı için de fotoğraf ölçeği 1/3500’den küçük olamaz.

Doğru Cevap: C

Soru 44

Topoğrafik haritaların üretilmesindeki temel düşünce aşağıdakilerden hangisidir?

Şehir planlamasına altlık oluşturur.

Çok amaçlı mühendislik projelerine altlık oluşturur.

Mülkiyet durumunu yansıtır.

Güvenlik ve ulaşım faaliyetlerine altlık oluşturur.

Nüfus ve göç hareketlerine altlık oluşturur.

Açıklama:

Topoğrafik haritaların üretilmesindeki temel düşünce, çok amaçlı mühendislik projelerine altlık olmasıdır.

Doğru Cevap: B

Soru 45

Sanal gerçeklik uygulamaları olarak; üzerinden uçuş, şehirde ve sokaklarda gezinti, görüntüde yaklaşma ve uzaklaşma gibi adımları içeren görüntüsel hareketler CBS tabanlı kullanımı için yapılan çalışmalar aşağıdakilerden hangisidir?

Üç boyutlu modelleme (Modelling)

Görüntü kaplama (Rendering)

Animasyon (Animation)

Üç boyutlu sorgulama (3D Query)

Stereomate

Açıklama:

Animasyon, elde edilen üç boyutlu şehir modellerine sanal gerçeklik uygulamaları olarak; üzerinden uçuş, şehirde ve sokaklarda gezinti, görüntüde yaklaşma ve uzaklaşma gibi adımları içeren görüntüsel hareketleri bulunmaktadır.

Doğru Cevap: C

Soru 46

Şehir içindeki imar faaliyetlerini ve bir takım inşaat işleri için gerekli olan sorgulama ve ölçmelerin araziye çıkılmadan ve hatta arazide hiçbir ölçme aleti kullanılmadan yapılabilmesini sağlayan ürün aşağıdakilerden hangisidir?

3 boyutlu modelleme

Görüntü kaplama

Animasyon

3 boyutlu sorgulama

Kartoğrafik işlemler

Açıklama:

Üç boyutlu ölçme ve sorgulamaların, bu altlıklardan yapılabilmesi ve özellikle ölçmelerin hassasiyeti bakımından şehir içindeki imar faaliyetlerini ve bir takım inşaat işleri için gerekli olan sorgulama ve ölçmelerin araziye çıkılmadan ve hatta arazide hiçbir ölçme aleti kullanılmadan yapılabilmesi amacına yöneliktir.

Doğru Cevap: D

Soru 47

Aşağıdakilerden haritalardan hangisinde ölçeği sayesinde üzerinde ölçüm ve hesaplamalar yapılabilir?

Topoğrafik haritalar

Kent haritaları

Çizgisel harita

3 Boyutlu model

Ortofoto

Açıklama:

Topoğrafik haritanın özellikleri; • Topoğrafik haritaları diğerlerinden ayıran özellik yeryüzünün şeklini eşyükselti eğrileri ile göstermesidir. • Arazi biçimleri haritada kolayca anlaşılabilecek sembollerle gösterilir. • Haritanın üst k›smı kuzeyi gösterir. • Harita ölçeği sayesinde harita üzerinde ölçüm ve hesaplamalar yapılabilir. • Göller nehirler, kasabalar ve benzerleri harita üzerinde isimleri ile gösterilir.

Doğru Cevap: A

Soru 48

Eşyükselti eğrilerinde yükseklik aralıkları aşağıdakilerden hangisine bağlı olarak değişir?

Yüksekliğe göre

Haritanın ölçeğine göre

Enterpolasyanona göre

Noktaların yüksekliklerine göre

Matematiksel modeline göre

Açıklama:

Eşyükselti eğrileri aynı yükseklikteki noktaları birbirine bağlayan eğrilerdir .Yükseklik aralıkları harita ölçeğine bağlı olarak değişir.

Doğru Cevap: B

Soru 49

Aşağıdaki modellerden hangisinde üretilen eşyükselti eğrileri arazinin gerçek şeklini daha iyi sunmaktadır?

Sayısal Yükseklik Modeli

Sayısal Arazi Modeli

Sayısal Yüzey Modeli

Üç boyutlu modelleme

Üç boyutlu sorgulama

Açıklama:

Sayısal arazi modeli kullanılarak üretilen eşyükselti eğrileri arazinin gerçek şeklini daha iyi sunmaktadır.

Doğru Cevap: B

Soru 50

Aşağıdakilerden hangisi ortofotonun görüntü kalitesini etkileyen etkenlerden değildir?

Güneş ışığı eğim açısı

Kamera

Diyafram

Arazi yapısı

Poz Süresi

Açıklama:

Ortofotonun görüntü kalitesi ise güneş ışığı eğim açısı, kullanılan kamera, filmin ayırma gücü (sayısal kameralarda çözünürlük), çekimde kullanılan filtreye, diyafram ve poz süreleri gibi etkenlere bağlıdır. Bunlar uygun şekilde belirlenmezse komşu orto görüntüler arasında parlaklık ve kontrast farklılıkları oluşur.

Doğru Cevap: D

Ünite 8

Soru 1

1960'ların sonunda gelişmeye başlayan LiDAR teknolojisi ilk olarak hangi yıl ticari LiDAR topoğrafik harita yapma sistemi olarak faaliyete geçmiştir?

1973

1983

1993

2003

2013

Açıklama:

LiDAR teknolojisi 1960’ların sonunda gelişmeye başlamış ve ilk ticari LiDAR topoğrafik harita yapma sistemi 1993 yılında faaliyete geçmiştir. LiDAR veri ürünleri birçok topoğrafik uygulamalarda kullanılmaktadır.

Doğru Cevap: C

Soru 2

Aşağıdakilerden hangisi LiDAR'ın özellikleri arasında yer almamaktadır?

LiDAR aktif bir algılama sistemidir

LiDAR'da polar geometrili algılayıcılar kullanılır

LiDAR'da noktasal modelleme söz konusudur

LiDAR'da geometrik ve radyometrik kaliteli görüntüler vardır

LiDAR'da veri küçültme, sıkıştırma söz konusudur

Açıklama:

LiDAR ve fotogrametri arasındaki farklılıkları aşağıdaki gibi sıralayabiliriz. Bu durum aynı zamanda bizlere LiDAR'ın özellikleri hakkında da bilgi sağlayacaktır.
• Fotogrametri pasif, LiDAR ise aktif bir algılama sistemdir.
• Fotogrametride genellikle çerçeve ya da çizgisel geometriye sahip algılayıcılar kullanılır. LiDARda ise polar geometrili algılayıcılar kullanılır.
• Fotogrametride tüm arazi yapısı söz konusu iken, LiDARda noktasal modelleme söz konusudur.
• Fotogrametride geometrik ve radyometrik olarak çok kaliteli görüntüler elde edilirken, LiDARda ise görüntü yoktur ya da daha düşük kalitede monokromatik görüntüler söz konusudur.

Doğru Cevap: D

Soru 3

Aşağıdakilerden hangisi topoğrafik LiDAR sistemleri tarafından toplanan verilerden elde edilen ürünler arasında yer almamaktadır?

Deformasyon ölçümleri

Sayısal yükseklik modelleri

Eşyükselti eğrileri

Gölgeli kabartmalı haritalar

Üçgenleşmiş düzensiz ağlar

Açıklama:

Topoğrafik LiDAR sistemleri tarafından toplanan verilerden elde edilen birçok ürün vardır. Bu ürünleri aşağıdaki gibi ifade edebiliriz.
• Sayısal yükseklik modelleri (DEM)
• Sayısal arazi modelleri (DTM, çıplak arazi yükseklik verisi)
• Üçgenlenmiş düzensiz ağlar (TIN)
• Eşyükselti eğrileri
• Gölgeli kabartmalı haritalar
• Yamaç ve eğim haritaları

Doğru Cevap: A

Soru 4

Hangisi yersel lazer tarama cihazları ile arazide tarama işlemi yapılırken toplanan bilgiler arasında değildir?

X koordinat bilgisi

Y Kordinat bilgisi

Kırmızı renk bilgisi

Siyah renk bilgisi

Yeşil renk bilgisi

Açıklama:

Yersel lazer tarama cihazları ile arazide tarama işlemi yapılırken genelde 7 bilgi toplanır. Bu bilgiler;
• X koordinat bilgisi
• Y koordinat bilgisi
• Z koordinat bilgisi
• Kırmızı renk bilgisi
• Yeşil renk bilgisi
• Mavi renk bilgisi
• Yoğunluk bilgisidir.
Her bir lazer sinyalinde bu 7 bilgi mevcuttur. Bu bilgiler kullanılarak çalışma alanına ait konum bilgisi, renk bilgisi ve yoğunluk bilgisi elde edilmektedir.

Doğru Cevap: D

Soru 5

Aşağıdakilerden hangisi LiDAR ve fotogrametrinin ortak özelliklerindendir?

GPS ya da navigasyon amaçlı GPS/INS kullanımı

Pasif algılama sistemi

Polar geometrili algılayıcı kullanımı

Noktasal modelleme

Geometrik ve radyometrik kaliteli görüntü

Açıklama:

LiDAR ve fotogrametrinin çeşitli ortak yönleri vardır. GPS ya da navigasyon amaçlı GPS/INS kullanımı her iki sistemde de kullanılan özellikler arasında yer almaktadır.

Doğru Cevap: A

Soru 6

Fotogrametri için, uçuş yüksekliği 1000m, kamera asal uzaklığı 150mm ise örnekleme alanı ya da arazideki piksel boyutu aşağıdakilerden hangisinde doğru verilmiştir?

150cm

15cm

15m

10m

Açıklama:

Fotogrametri için, uçuş yüksekliğini 1000 m, kamera asal uzaklığını 150 mm olarak kabul edersek örnekleme alanı ya da arazideki piksel boyutu 15 cm' dir. Lazer taramanın izi 1 metre civarındadır.

Doğru Cevap: B

Soru 7

Tarayıcı tarafından yeryüzüne gönderilen sinyal sayısı sinyal tekrarlama oranı olarak isimlendirilir ve kHz biriminde ölçülür. Buna göre 10 kHz saniyede kaç sinyal gönderimini ifade etmektedir.

10 sinyal

100 sinyal

1000 sinyal

10000 sinyal

100000 sinyal

Açıklama:

Lazer tarayıcı yeryüzüne kızılötesi sinyal gönderir. Tarayıcı tarafından yeryüzüne gönderilen sinyal sayısı sinyal tekrarlama oranı olarak isimlendirilir ve kHz biriminde ölçülür. Örneğin, 10 kHz’in anlamı, saniyede 10 000 sinyal gönderiyor demektir.

Doğru Cevap: D

Soru 8

Hangisi genel anlamda çok sayıdaki koordinatlı noktaların oluşturduğu bulutlardan meydana gelen mekânsal verilerin toplanması amacıyla lazer teknolojisinin kullanılmasını ifade etmektedir?

Ortofoto

Lazer tarama

Fotogrametri

Nokta bulutu

Kızılötesi sinyal

Açıklama:

Lazer tarama, genel anlamıyla çok sayıdaki koordinatlı noktaların oluşturduğu (nokta bulutu) meydana gelen Mekânsal verilerin toplanması amacı ile lazer teknolojisinin kullanılması işidir.

Doğru Cevap: B

Soru 9

Hangisi yersel tarama cihazları ile tarama işlemi yapılırken toplanan verilerden değildir?

X koordinat bilgisi

Kırmızı renk bilgisi

Z koordinat bilgisi

Yoğunluk bilgisi

Siyah renk bilgisi

Açıklama:

Yersel lazer tarama cihazları ile arazide tarama işlemi yapılırken genelde 7 bilgi toplanır. Bu bilgiler;
• X koordinat bilgisi
• Y koordinat bilgisi
• Z koordinat bilgisi
• Kırmızı renk bilgisi
• Yeşil renk bilgisi
• Mavi renk bilgisi
• Yoğunluk bilgisidir. Her bir lazer sinyalinde bu 7 bilgi mevcuttur. Bu bilgiler kullanılarak çalışma alanına ait konum bilgisi, renk bilgisi ve yoğunluk bilgisi elde edilmektedir.

Doğru Cevap: E

Soru 10

Batimetrik lazer altimetre ölçümleri için elektromanyetik spektrumun hangi renk bölgesi kullanılmaktadır?

Mavi/kırmızı

Mavi/yeşil

Kırmızı/yeşil

Kırmızı/sarı

Mavi/sarı

Açıklama:

Topoğrafik lazer olarak adlandırılan sistemler yeryüzü ölçümü için elektromanyetik spektrumunun kızıl ötesi bölümü kullanılır. Batimetrik lazer altimetre ölçümleri için elektromanyetik spektrumun mavi/yeşil bölgesi kullanılır. Bunun sebebi LiDAR tarafından az ya da hiçbir algılamanın olmamasıdır.

Doğru Cevap: B

Soru 11

Aşağıdakilerden hangisi fotogrametri kullanılarak yapılan yüzey ölçümlerinde zorlu engeller arasında gösterilemez?

Buz

Kar

Tuz

Orman

Açıklama:

Fotogrametri ile yüzey noktalarının ölçümü için iyi bir kontrast ya da doku gerekir. Su, buz, kar ve tuz gibi yüzeyler fotogrametri kullanılarak yüzey ölçümü için zor bir engel oluşturur. Doğru cevap E’dir.

Doğru Cevap: E

Soru 12

Aşağıdakilerden hangisi LİDAR ve fotogrametri sistemlerinin ortak yönlerinden birisidir?

GPS ya da navigasyon amaçlı GPS/INS kullanımı mevcuttur.

Pasif algılama sistemleridir.

Genellikle çerçeve ya da çizgisel geometriye sahip algılayıcılar kullanırlar.

Her iksi için tüm arazi yapısı söz konusudur.

Fotometrik ve radyometrik olarak çok kaliteli görüntüler elde edilir.

Açıklama:

B,C,D ve E seçenekleri LİDAR ve fotogrametri sistemleri arasındaki farklılıklardır. Ancak “GPS ya da navigasyon amaçlı GPS/INS kullanımı” her iki sistemin ortak özelliklerindendir. Doğru cevap A’dır.

Doğru Cevap: A

Soru 13

Aşağıdakilerden hangisi LİDAR ve fotogrametrinin farklı yönlerinden birisidir?

Algılayıcı entegrasyon sistemleri farklıdır.

Görüntü işleme sistemleri farklıdır.

Fotografmetri pasif, LİDAR aktif algılama sistemleridir.

Görüntü analiz sistemleri farklıdır.

GPS/INS kullanımı her iki sistemde farklılık göstermektedir.

Açıklama:

A, B, D ve E seçenekleri LİDAR ve fotogrametrinin ortak yönleri olarak gösterilmektedir. Ancak C seçeneğinde verilen “Fotografmetri pasif, LİDAR aktif algılama sistemleridir.” her iki sistem arasındaki farklılıklardan birisi olarak göserilmektedir. Doğru cevap C’dir.

Doğru Cevap: C

Soru 14

Aşağıdakilerden hangisi LİDAR sistemi ile elde edilen ürünlerden birisi değildir?

Sayısal yükseklik modelleri (DEM)

Sayısal arasi modellleri (DTM, çıplak arazi yükseklik verisi)

Üçgenlenmiş düzensiz ağlar (TIN)

Ortofoto harita üretimi

Eş yükselti eğrileri

Açıklama:

Topoğrafik LiDAR sistemleri tarafından toplanan verilerden elde edilen birçok ürün vardır. Bu ürünleri aşağıdaki gibi ifade edilebilir;

Sayısal yükseklik modelleri (DEM)

Sayısal arazi modelleri (DTM, çıplak arazi yükseklik verisi)

Üçgenlenmiş düzensiz ağlar (TIN)

Eşyükselti eğrileri

Gölgeli kabartmalı haritalar

Yamaç ve eğim haritaları

Ortofoto haritalar ise üzerine harita kenar bilgileri, gridler, eş yükseklik eğrileri, yer ve mevki isimleri ve benzeri kartografik bilgilerin eklendiği haritalardır. Doğru cevap D’dir.

Doğru Cevap: D

Soru 15

Aşağıdakilerden hangisi yersel lazer tarama cihazları ile toplanan bilgilerden birisidir?

Mor renk bilgisi

Yoğunluk bilgisi

Sarı renk biglisi

Doygunluk bilgisi

Kontrast bilgisi

Açıklama:

Yersel lazer tarama cihazları ile arazide tarama işlemi yapılırken genelde 7 bilgi toplanır. Bu bilgiler;

X koordinat bilgisi
Y koordinat bilgisi
Z koordinat bilgisi
Kırmızı renk bilgisi
Yeşil renk bilgisi
Mavi renk bilgisi
Yoğunluk bilgisi’dir.

Her bir lazer sinyalinde bu 7 bilgi mevcuttur. Bu bilgiler kullanılarak çalışma alanına ait konum bilgisi, renk bilgisi ve yoğunluk bilgisi elde edilmektedir. Doğru cevap B’dir.

Doğru Cevap: B

Soru 16

Aşağıdakilerden hangisi mimari belgeleme çalışmalarında ileri teknoloji metodlarının klasik yönteme göre üstünlüklerinden birisi değildir?

Maliyet avantajı

Sayısal verilerin sabitliği ile katı ve tek bir kesit imkanı sunması

Üretim süresinin azlığı

Hassasiyet ve doğruluk oranı

Belli bir mesafeden ölçüm yapılabilmesi

Açıklama:

Klasik metotlarla yapılan ölçümler insan emeği yoğun olan ve uzun zaman alan, zahmetli çalışmalar olabilmektedir. Bu nedenle klasik metotlar yerini daha pratik ve hızlı olan, bununla beraber hassas ölçüm sonuçlarının alındığı ileri teknoloji metotlarına bırakmaya başlamıştır... Mimari belgeleme çalışmalarında ileri teknoloji metotlarının üstünlüklerini özetleyecek olursak; maliyet, süre, hassasiyet ve doğruluk, mesafe ve esnekliktir. Ancak B seçeneğinde verilen sayısal verilerin sabitliği söz konusu değildir. İleri teknoloji metodlar ile elde edilen veriler esnek bir kullanım alanı sunar. Bu veriler ile dikey, yatay kesitlerin alınabilmesi, izdüşümü düzlemi yüzeye istenilen açıda oluşturulabilmesi gibi esnek çözümler sunmaktadır. Doğru cevap B’dir.

Doğru Cevap: B

Soru 17

Aşağıdakilerden hangisi arazide yapılan lazer tarama işlemi ile elde edilen verilerin birçok meslek disiplini tarafından ve mimari belgeleme amacıyla kullanılan ürünlere çevrilmesi sürecindeki işlemlerden birisidir?

Tarama verilerin renklendirilmesi

X koordinat bilgisinin düzenlenmesi

Y koordinat bilgisinin düzenlenmesi

Z koordinat bilgisinin düzenlenmesi

Kontrast bilgisi kalibrasyonunun düzenlemesi

Açıklama:

Tarama işlemi arazi ortamında bitirildikten sonra ofis ortamına geçilir. Ofis ortamında lazer tarama verileri kullanılarak, birçok meslek disiplin tarafından kullanılan ve özellikle mimari belgeleme alanında kullanılabilecek sonuç ürünler elde edilebilmektedir… Bu ve benzeri işlemlerin yapılabilmesi için öncelikle elde edilen verilere birtakım işlemlerin yapılması gerekmektedir. Bu işlemler;

Tarama verilerinin renklendirilmesi
Fazla taranan yerlerin temizlenmesi
Resimlere kalibrasyon bilgisinin eklenmesi
Ortofoto oluşturulması’dır.

Doğru cevap Adır.

Doğru Cevap: A

Soru 18

Aşağıda fotoğraf makinelerinde bulunan kalibrasyon bilgisi ile verilen bilgislerden hangisi doğrudur?

Her profesyonel fotoğraf makinesinde bulunan ortak bilgilerdir.

Fotoğraf makinesinin üretim tarihini, seri numarası, model adı gibi bilgileri içerir.

Fotoğraf makinelerinin çekim esnasındaki pozlama süresi, ISO değeri, diyafram açıklığı gibi bilgileri içerir.

Fotoğrafın orta noktası ve köşelerinin koordinatları, odak uzunluğu gibi makineye özel bilgileri içerir.

Kalibrasyon bilgisi üretim yılına göre her makine için belirlenmiş sabit değerlerdir.

Açıklama:

Kalibrasyon bilgisi, özel kalibrasyonu yapılmış fotoğraf makinalarında bulunan sayısal değerlerdir. Bu değerler fotoğrafın orta noktasının ve köşe noktalarının koordinatları, odak uzaklığı gibi fotoğraf makinesine özel bilgilerdir. Bu bilgiler, kalibrasyonlu fotoğraf makineleri ile birlikte gelmektedir. Doğru cevap D’dir.

Doğru Cevap: D

Soru 19

Aşağıdakilerden hangisinde sadece LİDAR sisteminde görülen özelliklerdendir?

Pasif algılama sistemidir.

Tek bir tarama frekansı kullanılır.

Tüm arazi yapısı söz konusudur.

Geometrik ve radyometrik olarak çok kaliteli görüntüler elde edilir.

Polar geometrili alıcılar kullanılır.

Açıklama:

Aşağıda verilenler yalnızca LİDAR sistemlerine özgü olan özelliklerdir;

LiDAR aktif bir algılama sistemdir.
LiDARda polar geometrili algılayıcılar kullanılır.
LiDAR’da noktasal modelleme söz konusudur.
LiDARda görüntü yoktur ya da daha düşük kalitede monokromatik görüntüler söz konusudur.

Doğru cevap E’dir.

Doğru Cevap: E

Soru 20

Aşağıdakilerden hangisinde sadece fotogrametri sisteminde görülen özelliklerdendir?

Aktif algılama sistemidir.

Genellikle çerçeve ya da çizgisel geometriye sahiptir.

Polar geometrili algılayıcılar kullanılır.

Noktasal modelleme söz konsudur.

Görüntü yoktur yada düşük kaliteli monokromatik görüntüler vardır.

Açıklama:

Aşağıda verilenler yalnızca fotogrametri sistemine özgü olan özelliklerdir;

Fotogrametri pasif algılama sistemdir.
Fotogrametride genellikle çerçeve ya da çizgisel geometriye sahip algılayıcılar kullanılır.
Fotogrametride tüm arazi yapısı söz konusudur.
Fotogrametride geometrik ve radyometrik olarak çok kaliteli görüntüler elde edilir.

Doğru cevap B’dir.

Doğru Cevap: B

Soru 21

Aşağıdakilerden LİDAR'ın sahip olduğu üstünlüklerden biri değildir?

Yüksek kontrast arazilerin haritasını yapma kapasitesine sahiptir.

Birçok alanda çok yönlü kullanılabilir.

Arazi verilerinin toplanmasında etkilidir.

Proje süresini azaltır.

Fotogrametri yöntemine benzemez.

Açıklama:

LiDAR verileri bir takım üstünlüklere sahiptir. İlk olarak, atmosferik araştırmalar, batimetrik ölçmeler ve buzul araştırmaları gibi birçok alanda çok yönlü olarak kullanılan bir teknolojidir. Arazi verilerinin toplanmasında çok etkili bir yöntemdir. Sayısal arazi modeli için yüksek doğruluk ve yüksek nokta yoğunluğu sunar. Projeyi hızlandırır ve proje süresini % 30’a varan oranda kısaltır. Teorik olarak, eğer hava fotoğrafının eş zamanlı olarak toplanma zorunluluğu yoksa hava fotoğrafları gibi bulut ya da gün ışığı sınırlaması yoktur. Fotogrametri yöntemine benzemez, nispeten düşük yoğunluktaki bitki örtüsü, düşük eğim ve düşük kontrast gibi karakteristik arazilerin haritasını yapma kapasitesine sahiptir. Doğru yanıt A seçeneğidir.

Doğru Cevap: A

Soru 22

İlk ticari LiDAR topoğrafik harita yapma sistemi kaç yılında faaliyete geçmiştir?

1992

1993

1994

1995

1996

Açıklama:

LiDAR teknolojisi 1960’ların sonunda gelişmeye başlamış ve ilk ticari LiDAR topoğrafik harita yapma sistemi 1993 yıında faaliyete geçmiştir. Doğru yanıt B seçeneğidir.

Doğru Cevap: B

Soru 23

Aşağıdakilerden hangisi Lidar ve fotogrametrinin ortak özelliklerinden biridir?

Tüm arazi yapısı söz konusudur.

Aktif algılama sistemleridir.

Filtreleme yapılır.

Pasif algılama sistemleridir.

Çok kaliteli görüntüler elde edilir.

Açıklama:

Fotogrametri pasif, LiDAR ise aktif bir algılama sistemdir. Fotogrametride tüm arazi yapısı söz konusu iken, LiDARda noktasal modelleme söz konusudur. Fotogrametride geometrik ve radyometrik olarak çok kaliteli görüntüler elde edilirken, LiDARda ise görüntü yoktur ya da daha düşük kalitede monokromati görüntüler söz konusudur.Filtreleme, binalar gibi sayısal arazi modeline ait olmayan nesnelerin kaldırılması, veri küçültme ve sıkıştırma, elektrik direklerinin tespiti gibi ham veri işleme yöntemlerinin kullanımı her iki sistemde de vardır. Doğru yanıt C seçeneğidir.

Doğru Cevap: C

Soru 24

Aşağıdakilerden hangisi hem Lidarda hem de fotogrametride kullanılan yöntemlerden biri değildir?

Filtreleme

Sayısal arazi modeline ait olmayan nesnelerin kaldırılması

Veri küçültme

Radyometrik görüntülerin elde edimi

Ham veri işleme

Açıklama:

Filtreleme, binalar gibi sayısal arazi modeline ait olmayan nesnelerin kaldırılması, veri küçültme ve sıkıştırma, elektrik direklerinin tespiti gibi ham veri işleme yöntemlerinin kullanımı ortaktır. Doğru yanıt D seçeneğidir.

Doğru Cevap: D

Soru 25

Aşağıdakilerden hangisi yersel lazer tarayıcıları aracılığıyla toplanan bilgilerden biri değildir?

X koordinat bilgisi

Y koordinat bilgisi

Kırmızı renk bilgisi

Yeşil renk bilgisi

Derinlik bilgisi

Açıklama:

Doğru Cevap: E

Soru 26

Lazer tarama sistemi ile elde edilen üç boyutlu modelle mümkün olanlardan biri aşağıdakilerin hangisi değildir?

Farklı kademelerden planların çıkarılması

Mevcut durumu gösteren kesitlerin çıkarılması

Yapının mevcut durumunun elde edilmesi

Animasyonların hazırlanması

Geniş bir açıyla taramanın detaylı yapılması

Açıklama:

Bu teknoloji kullanılarak, yapının bütününün üç boyutlu modeli elde edilebilir. Elde edilen model ile, farklı kademelerden planların çıkarılması, farklı yerlerden
mevcut durumu gösteren kesitlerin çıkarılması, yapının mevcut durumunun elde edilmesi (rölöve) ve animasyonların hazırlanması mümkün olmaktadır. Doğru yanıt E seçeneğidir.

Doğru Cevap: E

Soru 27

3B lazer tarayıcıya verilen bir diğer isim aşağıdakilerden hangisidir?

1:4 sayısallaştırıcı

1:2 sayısallaştırıcı

3:4 sayısallaştırıcı

1:1 sayısallaştırıcı

2:4 sayısallaştırıcı

Açıklama:

Taranan obje, 3B koordinat uzayında nokta bulutu şeklinde gösterilmektedir. Bu yüzden 3B lazer tarayıcıya 1:1 (aynı ölçekte) sayısallaştırıcı da denilmektedir. Doğru yanıt D seçeneğidir.

Doğru Cevap: D

Soru 28

Riegl 390 i model lazer tarama cihaz düşey eksende kaç derece tarama yapabilmektedir?

60°

70°

80°

90°

100°

Açıklama:

Riegl 390 i model lazer tarama cihazı ise düşey eksende 80° tarama yapabilmektedir. Doğru yanıt C seçeneğidir.

Doğru Cevap: C

Soru 29

Aşağıdakilerden hangisi lazer tarayıcının parçalarından biri değildir?

Tarama ünitesi

Adaptör

Güç kaynağı

Kayıt ünitesi

Alet sehpası

Açıklama:

Genel olarak lazer tarayıcı, bir tarama ünitesi, güç kaynağı, kayıt ünitesi ve alet sehpasından oluşmaktadır. Doğru yanıt B seçeneğidir.

Doğru Cevap: B

Soru 30

Aşağıdakilerden hangisi lazer tarama teknolojisinin mimari çalışmalarda klasik metotların yerine geçmeye başlamasının nedenlerinden biri değildir?

Yavaş ilerlemesi

Hasarlı yapıların olması

Hassas detay ölçümlerin gerektiği durumlar

İleri teknoloji metotlarının kullanılması

Ölçümlerdeki hassasiyet

Açıklama:

Karmaşık geometriye sahip olan ya da hasarlı yapılarda, hassas detay ölçümlerinin gerektiği durumlarda, ileri teknoloji metotları, ölçümlerdeki hassasiyeti ve hızı nedeniyle mimari belgeleme çalışmalarında klasik metotların yerine geçmeye başlamıştır. Doğru yanıt A seçeneğidir.

Doğru Cevap: A

Soru 31

Aşağıdakilerden hangileri Lazer Tarama için doğru olarak verilmiştir?
I- Fotogrametri yöntemine benzer.
II- LiDAR olarak da adlandırılır.
III- Bölgeye ışık vererek yapılacak işlemleri kolaylaştırır
IV- Arazilerin haritalarını yapmakta kullanılabilir.

II-IV

I-II-III

III-IV

II-III-IV

I-III

Açıklama:

LAZER TARAMA Gelişen teknolojiye paralel olarak veri toplama ve değerlendirme yöntemlerinde önemli gelişmeler olmuştur. Lazer tarama son yıllarda hem topoğrafik harita yapı- mı hem de yakın mesafe 3B objelerin elde edilmesinde devrim yapmıştır. Sayısal arazi modelleri ve yüzey modellerinin elde edilmesi için yeni ve bağımsız bir teknolojidir. LiDAR verileri bir takım üstünlüklere sahiptir. ‹lk olarak, atmosferik araştırmalar, batimetrik ölçmeler ve buzul araştırmaları gibi birçok alanda çok yönlü olarak kullanılan bir teknolojidir. Arazi verilerinin toplanmasında çok etkili bir yöntemdir. Sayısal arazi modeli için yüksek doğruluk ve yüksek nokta yoğunluğu sunar. Projeyi hızlandırır ve proje süresini % 30’a varan oranda kısaltır. Teorik olarak, eğer hava fotoğrafının eş zamanlı olarak toplanma zorunluluğu yoksa hava fotoğrafları gibi bulut ya da gün ışığı sınırlaması yoktur. Fotogrametri yöntemine benzemez, nispeten düşük yoğunluktaki bitki örtüsü, düşük eğim ve düşük kontrast gibi karakteristik arazilerin haritasını yapma kapasitesine sahiptir. Uzun zamandan beri lazer tarama teknolojisi uzaktan algılamada LiDAR (Light Detection And Ranging) olarak kullanılıyordu. LiDAR, bir hedefe sinyaller gönderir ve bu hedeften algılayıcıya dönene kadar geçen zamanı kayıt eder. Lazer tarama sistemlerini hava lazer tarama ve yersel lazer tarama olarak iki gruba ayırabiliriz.

Doğru Cevap: A

Soru 32

Aşağıdakilerden hangisi hava lazer tarama yönteminin geleneksel topoğrafik veri toplama yöntemlerine olan avantajlarından biri değildir?

Minimum yer kontrol gereksinimi

ilk maliyetinin düşük olması

ışık ve hava koşullarına bağlı olmaması

veri toplama ve işleme zamanının daha az olması

yüksek doğruluk ve yüksek nokta yoğunluğu

Açıklama:

Bu teknoloji geleneksel topoğrafik veri toplama yöntemlerine göre bir takım
üstünlükler sunar. Bu üstünlükler; minimum yer kontrol gereksinimi, ışık ve hava
koşullarına bağlı olmaması, otomatik bir sistem olması, veri toplama ve işleme zamanının daha az olması, yüksek doğruluk ve yüksek nokta yoğunluğu olarak sıralanabilir. Bu üstünlüklere bakıldığında gelişme döneminde olan LiDAR bazı uygulamalarda geleneksel yöntemleri tamamlarken, bazılarının da tamamen yerini alacak gibi görünmektedir.

Doğru Cevap: B

Soru 33

Aşağıdakilerden hangisi LİDAR sistemi için yanlış olarak verilmiştir?

Lazer tarayıcı, GPS ve IMU’nun birlikte kullanılmasından oluşan bir sistemdir

Yeryüzüne gönderilen sinyal sayısı kHz biriminde ölçülür.

Batimetrik lazer için elektromanyetik spektrumun kızıl bölgesi kullanılır.

Lazer, optik enerji çıktısı oluşturmak için kimyasal ve elektrik enerjisini kullanır.

Yaşanılan en büyük problem enerji kaybıdır.

Açıklama:

Lazer altimetresinde ölçülecek yüzeye bağlı olarak iki farklı lazer çeşidi kullanılır. Topoğrafik lazer olarak adlandırılan sistemler yeryüzü ölçümü için elektromanyetik spektrumunun kızıl ötesi bölümü kullanılır. Batimetrik lazer altimetre ölçümleri için elektromanyetik spektrumun mavi/yeşil bölgesi kullanılır.

Doğru Cevap: C

Soru 34

LİDAR sisteminde ham nokta verisi hangi formatta oluşturulur?

kHz

GPS

ASCII

IMU

Açıklama:

LiDAR sistemi için standart bir veri formatı yoktur. Fakat ham nokta verisi ASCII
formatında oluşturulur.

Doğru Cevap: D

Soru 35

Lidar ile Fotogrametri karşılaştırıldığından LİDAR'ın hangi açıdan avantajı vardır?

Görüntü kalitesi

Görüş alanı

Maliyet

Piksel boyutu

Zorlu hava koşulları

Açıklama:

Su, buz, kar ve tuz gibi yüzeyler fotogrametri kullanılarak yüzey ölçümü için
zor bir engel oluşturur. Bu koflullar altında LiDAR çok iyi çalışır.

Doğru Cevap: E

Soru 36

Aşağıdakilerden hangisi LİDAR ile elde edilen ürünlerden biri değildir?

Yüksek kalite fotoğrafik görüntü

Üçgenlenmiş düzensiz ağlar

Eşyükselti eğrileri

Gölgeli kabartmalı haritalar

Yamaç ve eğim haritaları

Açıklama:

Topoğrafik LiDAR sistemleri tarafından toplanan verilerden elde edilen birçok
ürün vardır. Bu ürünleri aşağıdaki gibi ifade edebiliriz.
• Sayısal yükseklik modelleri (DEM)
• Sayısal arazi modelleri (DTM, ç›plak arazi yükseklik verisi)
• Üçgenlenmiş düzensiz ağlar (TIN)
• Eşyükselti eğrileri
• Gölgeli kabartmalı haritalar
• Yamaç ve eğim haritaları

Doğru Cevap: A

Soru 37

Aşağıdakilerden hangisi 3 boyutlu tarama uygulamalarından değildir?

Tersine mühendislik işlemleri

Uzaktan algılama sistemi

Hızlı prototip oluşturma

Deformasyon ölçümleri-hesaplamaları

Yeri değiştirilemeyen objelerin sayısal olarak arşivlenmesi

Açıklama:

Lazer tarama verileri, genel anlamıyla çok sayıda koordinatlı nokta verisinden oluşan Mekansâl verilerdir. Bu sistemde, nokta verisi elde edilecek obje veya objelere fiziksel temasta bulunulmadan, 3 boyutlu tarama uygulamaları gerçekleştirilebilmektedir. Bu uygulamalar arasında, amaca yönelik incelemeler, tersine mühendislik işlemleri, hızlı prototip oluşturma, deformasyon ölçümleri-hesaplamaları, tarama verilerinden direkt olarak üretim yapma ve yeri değiştirilemeyen objelerin (fosiller, antikalar, tarihi eserler vb.) sayısal olarak arşivlenmesi gibi birçok uygulama sıralanabilir.

Doğru Cevap: B

Soru 38

Lazer tarama cihazlarından elde edilen milyonlarca noktanın oluşturduğu nokta kümesine ne ad verilir?

Nokta boyutu

Nokta düzlemi

Nokta bulutu

Nokta aksı

Nokta demeti

Açıklama:

Nokta bulutu; lazer tarama cihazlarından elde edilen milyonlarca noktanın
oluşturduğu nokta kümesi olarak isimlendirilir.

Doğru Cevap: C

Soru 39

Aşağıdakilerden hangisi bir lazer tarayıcının bileşenlerinden değildir?

Tarama ünitesi

Güç kaynağı

Kayıt ünitesi

Kamera

Alet sehpasından

Açıklama:

Genel olarak lazer tarayıcı, bir tarama ünitesi, güç kaynağı, kayıt ünitesi ve alet
sehpasından oluşmaktadır.

Doğru Cevap: D

Soru 40

Perspektiften arındırılmış, çizime hazır, koordinatlı fotoğraf olarak adlandırılan fotoğraf türü aşağıdakilerden hangisidir?

Kalibrasyon foto

Demofoto

Lazer foto

Perspektif foto

Ortofoto

Açıklama:

Ortofoto, perspektiften arındırılmış, çizime hazır, koordinatlı fotoğraf olarak
tanımlanır.

Doğru Cevap: E

Soru 41

Aşağıdakilerden hangisi, Topoğrafik LiDAR sistemleri tarafından toplanan verilerden elde edilen ürünlerden biri değildir?

Sayısal yükseklik modelleri

Üçgenlenmiş düzensiz ağlar

Eşyükselti eğrileri

Bitki örtüsü haritaları

Yamaç ve eğim haritaları

Açıklama:

Topoğrafik LiDAR sistemleri tarafından toplanan verilerden elde edilen birçok
ürün vardır. Bu ürünleri aşağıdaki gibi ifade edebiliriz.
• Sayısal yükseklik modelleri (DEM)
• Sayısal arazi modelleri (DTM, çıplak arazi yükseklik verisi)
• Üçgenlenmiş düzensiz ağlar (TIN)
• Eşyükselti eğrileri
• Gölgeli kabartmalı haritalar
• Yamaç ve eğim haritaları
Buna göre doğru cevap D'dir.

Doğru Cevap: D

Soru 42

Aşağıdaki LiDAR ve fotogrametri arasındaki farklardan hangisi doğru ifade edilmiştir?

Fotogrametri LiDAR'dan daha aktiftir.

Fotogrametride polar geometrili algılayıcılar kullanılır.

Fotogrametride görüntü yoktur.

LiDARda noktasal modelleme söz konusudur.

LiDARda geometrik ve radyometrik görüntüler elde edilir.

Açıklama:

Fotogrametride tüm arazi yap›s› söz konusu iken, LiDARda noktasal modelleme söz konusudur. Doğru cevap D'dir.

Doğru Cevap: D

Soru 43

LiDAR sisteminde ham nokta verisi aşağıdaki formatlardan hangisinde oluşturulur?

ASCII

Unicode

ANSI

EBCDIC

C+

Açıklama:

LiDAR sistemi için standart bir veri formatı yoktur. Fakat ham nokta verisi ASCII
formatında oluşturulur. Doğru cevap A'dır

Doğru Cevap: A

Soru 44

Aşağıdakilerden hangisi topografik harita yapımında yaygın olarak kullanılmaktadır?

Darbeli lazer

Dalga biçimli lazer

Yüksek nokta lazeri

RGB lazer

LADAR

Açıklama:

Lazer tarama sistemleri temel olarak iki çeşittir. Bunlar, dalga biçimli ve darbeli lazerdir. Darbeli lazer sistemi topoğrafik harita yapımında yaygın olarak kullanılmaktadır. Ayrık sinyaller lazerden yayılır ve bir ya da daha fazla geri dönen sinyal
kayıt edilir. Dalga biçimli lazer sistemi sürekli sinyalleri kullanır ve sinyaller
kaydedilir.Doğru cevap A'dır.

Doğru Cevap: A

Soru 45

Aşağıdakilerden hangisi yersel lazer tarama cihazları ile arazide tarama işlemi yapılırken toplanan bilgilerden biri değildir?

Kırmızı renk bilgisi

Yoğunluk bilgisi

X koordinat bilgisi

Mavi renk bilgisi

Hareket bilgisi

Açıklama:

Doğru Cevap: E

Soru 46

Aşağıdakilerden hangisi ofis ortamında lazer tarama verileri kullanarak üretilen sonuç ürünlerin ortaya çıkarılması için yapılması gereken işlemlerden biri değildir?

Tarama verilerinin renklendirilmesi

Fazla taranan yerlerin temizlenmesi

Resimlere kalibrasyon bilgisinin eklenmesi

Ortofoto oluşturulması

Fotoğraf boyutlarının düşürülmesi

Açıklama:

Bu ve benzeri işlemlerin yapılabilmesi için öncelikle birtakım işlemlerin yapılması gerekmektedir. Bu işlemler;
• Tarama verilerinin renklendirilmesi
• Fazla taranan yerlerin temizlenmesi
• Resimlere kalibrasyon bilgisinin eklenmesi
• Ortofoto oluşturulmasıdır.
Buna göre doğru cevap E'dir.

Doğru Cevap: E

Soru 47

Perspektiften arındırılmış, çizime hazır, koordinatlı fotoğrafa verilen ad aşağıdakilerden hangisidir?

Kalibrasyon

LiDAR

Grametri

Ortofoto

Topofoto

Açıklama:

Perspektiften arındırılmış, çizime hazır, koordinatlı fotoğrafa verilen ad Ortofoto'dur. Buna göre cevap D'dir.

Doğru Cevap: D

Soru 48

Bir lazer tarama işleminde farklı istasyondaki bilgileri tek bir ortamda birleştirebilmek için en az kaç adet kontrol noktasına ihtiyaç duyulmaktadır?

Açıklama:

Lazer tarama işleminde farklı istasyondaki bilgileri tek bir ortamda bileştirebilmek için
en az 4 adet kontrol noktasına ihtiyaç bulunmaktadır. 4 kontrol noktasından daha az kontrol noktası kullanılması durumunda yapılabilecek hata miktarı belirlenemez. Buna göre doğru cevap D'dir.

Doğru Cevap: D

Soru 49

Aşağıdakilerden hangisi LiDAR ve fotogrametrinin ortak yönlerinden biridir?

Fotogrametri ve LiDAR verileri görüntü olarak ele alınabilir ve onlara çeşitli görüntü işleme
ve analiz teknikleri uygulanabilir.

Her iki işlemde de noktasal modelleme söz konusudur.

Fotogrametri ve LiDAR da geometrik ve radyometrik olarak çok kaliteli görüntüler elde edilir.

Fotogrametri ve LiDAR aktif birer algılama sistemidir.

Fotogrametri ve LiDAR'da polar geometrili algılayıcılar kullanılır.

Açıklama:

A şıkkındaki ifade iki işlemin ortak yönlerinden biridir. Doğru cevap A'dır.

Doğru Cevap: A

Soru 50

"Sayısal yükseklik modelleri"nin kısaltması aşağıdakilerden hangisidir?

LiDAR

DTM

DEM

TIN

ASCII

Açıklama:

Doğru cevap C'dir.

Doğru Cevap: C

Soru 51

Aşağıdakilerden hangisi LiDar (Light detection and ranging) verilerinin özellikleri arasında yer almaz?

Atmosferik araştırmalar, batimetrik ölçümler ve buzul araştırmaları gibi birçok alanda çok yönlü olarak kullanılan bir teknolojidir.

Sayısal arazi modeli için yüksek doğruluk ve yüksek nokta yoğunluğu sunar.

Arazi verilerinin toplanmasında etkili bir yöntemdir.

Proje süresini %30 oranında kısaltır.

Düşük yoğunluk, düşük eğim ve düşük kontrast gibi karakteristik arazilerin haritasını yapamaz.

Açıklama:

LiDAR düşük yoğunluk, düşük eğim ve düşük kontrast gibi karakteristik arazilerin haritasını yapma kapasitesine sahiptir.

Doğru Cevap: E

Soru 52

I. Minimum yer kontrol gereksinimi vardır.
II. Işık ve hava koşullarından etkilenir.
III. Otomatik bir sistem olması,
IV. Yüksek doğruluk ve yüksek nokta yoğunluğu olması.
Yukarıdakilerden özelliklerden hangileri LiDAR' ı, lazer mesafe ölçümü, diğer topografik yöntemlerden üstün kılan özelliklerindendir?

II ve IV

I ve II

III ve IV

I, III ve IV

I, II, III ve IV

Açıklama:

Bu teknoloji geleneksel topografik veri toplama yöntemlerine göre bir takım üstünlükler sunar. Bu üstünlükler; minumum yer kontrol gereksinimi, ışık ve hava koşullarına bağlı olmaması, otomatik bir sistem olması, veri toplama ve işleme zamanının daha az olması, yüksek doğruluk ve yüksek nokta yo¤unlu¤u olarak sıralanabilir.

Doğru Cevap: D

Soru 53

Aşağıdakilerden hangisi fotogrametrinin özelliklerinden değildir?

Pasif algılama sistemidir.

Tüm arazi yapısı ön plandadır.

Geometrik ve radyometrik olarak görüntüler kaydedilmektedir.

Polar geometrili algılayıcılar kullanılır.

Tüm arazinin görüntüsünü kaydedebilir.

Açıklama:

LiDAR polar geometrili algılayıcılar kullanılır.

Doğru Cevap: D

Soru 54

Aşağıdakilerden LiDAR ve fotogrametri arasındaki benzerliktir?

Pasif algılama sistemi bulunmaktadır.

Navigasyon amaçlı GPS/ INS kullanılmaktadır.

Tüm arazi yapısını modelleme söz konusudur.

Görüntü işleme ve analiz teknikleri uygulanabilir.

Aktif algılama sistemidir.

Açıklama:

Her iki sistemde de navigasyon amaçlı GPS/ INS kullanılmaktadır.

Doğru Cevap: B

Soru 55

Aşağıdakilerden hangisi topografik LiDAR sistemleri tarafından elde edilen ürünler arasında yer almaz?

Sayısal Yükseklik modelleri

Eşyükselti eğrileri

Gölgeli ve kabartmalı haritalar

Yamaç ve eğim haritaları

Rölöve haritaları

Açıklama:

Topografik LiDAR sistemleri tarafından toplanan verilerden elde edilen birçok ürün vardır. Bu ürünleri aşağıdaki gibi ifade edebiliriz.

Sayısal yükseklik modelleri (DEM)
Sayısal arazi modelleri (DTM, çıplak arazi yükseklik verisi)
Üçgenlenmiş düzensiz ağlar (TIN)
Eşyükselti eğrileri
Gölgeli kabartmalı haritalar
Yamaç ve eğim haritaları

Doğru Cevap: E

Soru 56

Topografik LiDAR' ın haberleşme ve afet planlaması içeren çeşitli uygulamaları hangi amaca hizmet etmektedir?

Haritacılık

Ormancılık

Şehir planlama

CBS Sistemleri

3 boyutlu görselleştirme

Açıklama:

Şehir Planlama: Haberleşme ve afet planlaması içeren çeşitli uygulamalar için söz konusu bölgelerin yüksek doğruluklu sayısal modellerine ihtiyaç vardır. Bir aktif uzaktan algılama sistemi olarak LiDAR, kentsel çevrelerin istenilen doğrulukta üretilmiş haritasını sunar.

Doğru Cevap: C

Soru 57

I. Hızlı veri toplama
II. Yüksek nokta yoğunluğu
III. Renkli görüntü oluşturma
IV. Zengin 3 boyutlu görselleştirme özellikleri
Yukarıdakilerden hangisi lazer taramanın önemli özelliklerindendir?

I ve II

II ve IV

III ve IV

I, II ve III

I, II, III ve IV

Açıklama:

Lazer tarama özellikleri;
I. Hızlı veri toplama
II. Yüksek nokta yoğunluğu
III. Renkli görüntü oluşturma
IV. Zengin 3 boyutlu görselleştirme özellikleridir.

Doğru Cevap: E

Soru 58

Yersel lazer tarama cihazları ile arazide yapılan tarama işleminde aşağıdakilerden hangisinin bilgisine ulaşılamaz?

X koordinat bilgisi

Y koordinat bilgisi

Kırmızı renk bilgisi

Yoğunluk bilgisi

Yükseklik Bilgisi

Açıklama:

Yersel lazer tarama cihazları ile arazide yapılan tarama işleminde toplamda 7 bilgi toplanır:
• X koordinat bilgisi

Y koordinat bilgisi

Z koordinat bilgisi

• Kırmızı renk bilgisi

Yeşil renk bilgisi

Mavi renk bilgisi

• Yoğunluk bilgis

Doğru Cevap: E

Soru 59

Aşağıdakilerden hangisi tarama işlemi arazi ortamında bitirilip ofis ortamına geçirildiğinde önceliklik yapılması gereken işlemler arasındadır?

Tarihi sit alanlarının belirlenmesi

Ortofoto oluşturulması

Arkeolojik sit alanlarının belirlenmesi

Yapılardaki deformasyon tespiti

Mevcut yapının kesit, görünüş ve detaylarının ölçekli çizimlerinin hazırlanması

Açıklama:

tarama işlemi arazi ortamında bitirilip ofis ortamına geçirildiğinde önceliklik yapılması gereken işlemler:
- Tarama verilerinin temizlenmesi
- Fazla taranan verilerin temizlenmesi
- Resimlere kalibrasyon bilgisinin eklenmesi
- ortofoto oluşturulması

Doğru Cevap: B

Soru 60

Aşağıdakilerden hangisi mimari belgeleme çalışmalarında ileri teknolojik metotların üstünlüklerinden değildir?

Maliyet

Süre

Hassasiyet ve doğruluk

Mesafe

Alan belirleme

Açıklama:

mimari belgeleme çalışmalarında ileri teknolojik metotların üstünlüklerini sırayalacak olursak:
-Maliyet
- Süre
- Hassasiyet ve doğruluk
- Mesafe
-Esneklik

Doğru Cevap: E

Fotogrametri - Tüm Sorular

Ünite 1

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Ünite 2

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler

Seçenekler
